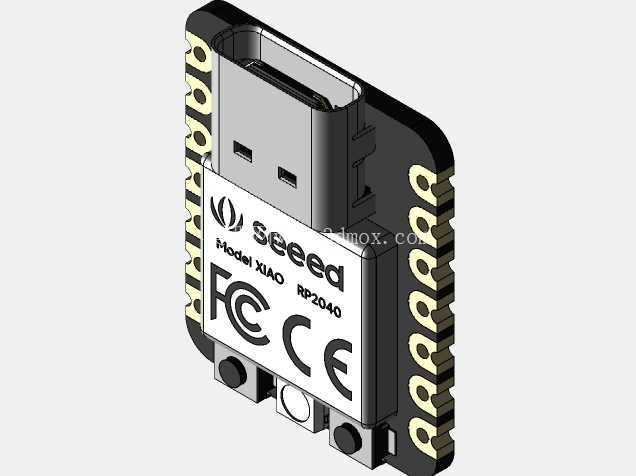

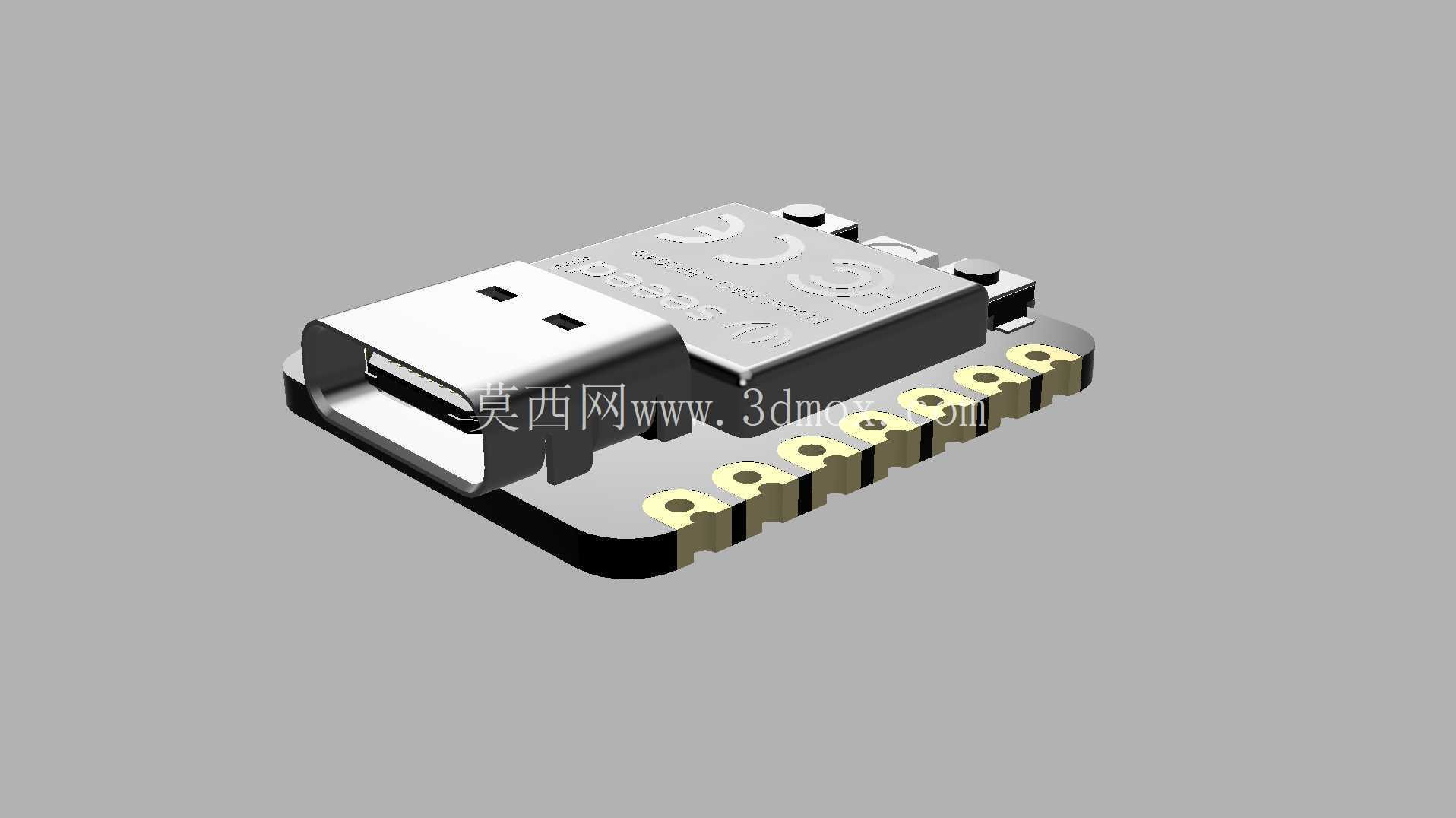

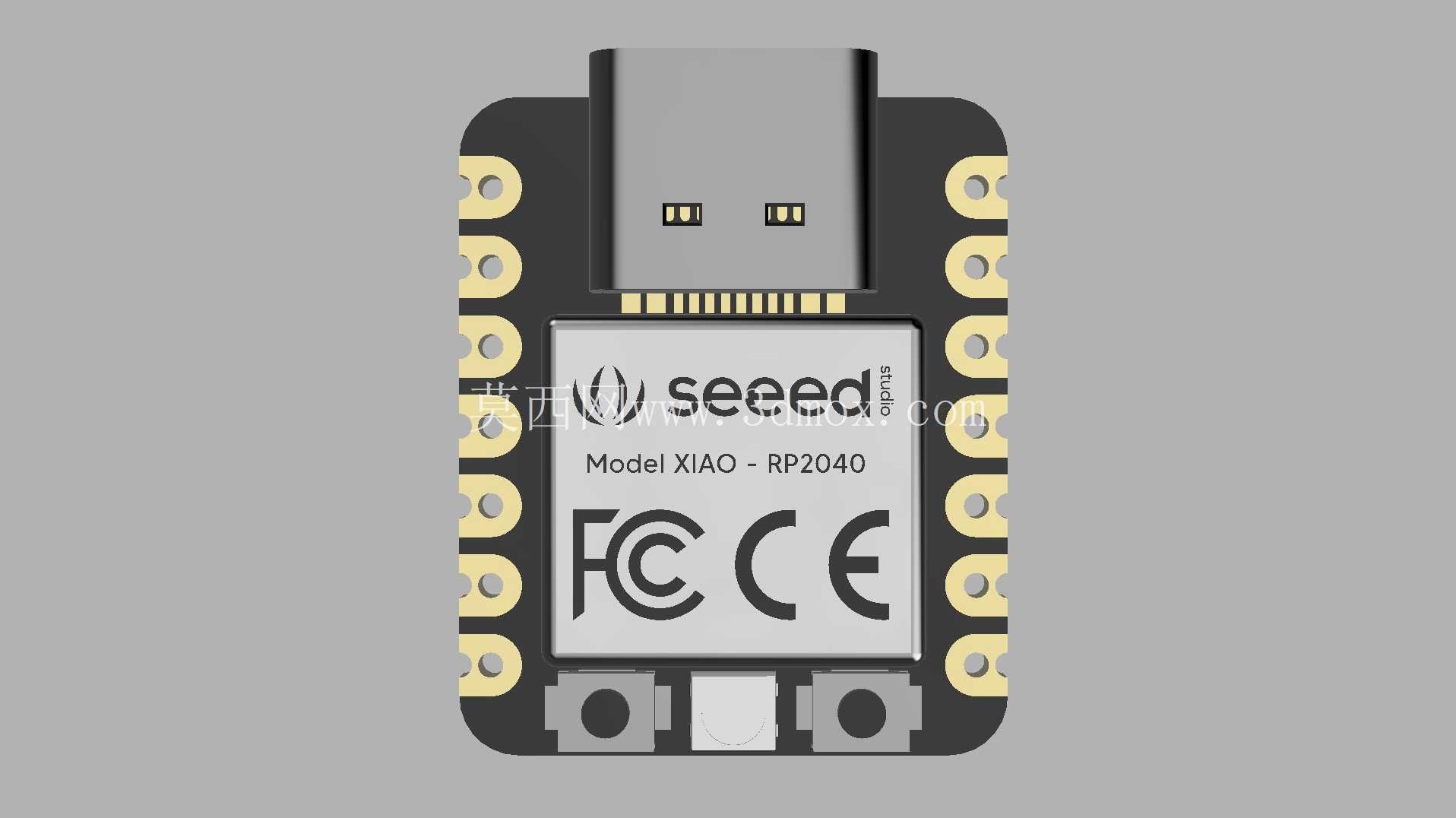

SeeedStudioXIAORP2040开发板精细三维结构

　　在嵌入式硬件开发、小型智能设备原型搭建的场景里，这类超小型微控制器开发板的三维结构还原度，直接决定了结构适配阶段的试错成本。做穿戴式传感节点、桌面微型交互装置、小型机器人控制核心的结构设计时，经常会遇到板卡安装位和外壳干涉、接口对位不准、焊盘与外接模块间距不足的问题，精准的三维模型能在开模或者3D打印外壳前就把所有装配边界核对清楚，避免后期反复修改结构件。

　　这款开发板的核心控制单元采用RP2040芯片，板载的USB Type-C接口兼顾供电与程序烧录、数据传输功能，接口的沉板高度做了精准还原，建模时严格按照实物的接口凸台高度、引脚焊盘位置做了对齐，不会出现外壳开口和接口错位的情况。板体两侧的半孔焊盘是用来外接扩展模块的，建模时每个焊盘的孔径、间距、板边突出的尺寸都做了1:1还原，不管是做直插焊接的扩展底座，还是设计贴片式的载板，都能直接提取焊盘坐标做PCB对位，不用再手动测量实物尺寸。

　　板载的SK6805 RGB LED位置在板体正面的对应区域，建模时还原了LED的灯珠高度、发光面尺寸，做透光外壳设计时，可以直接根据灯珠位置调整导光柱的位置和高度，保证光线均匀透出，不会出现漏光或者灯光被结构件遮挡的问题。板体两端的安装定位孔是M2规格的，孔位的中心距、沉台深度都做了准确建模，不管是用铜柱固定到设备框架上，还是用螺丝锁合到外壳内部的安装柱上，都能直接对齐孔位，不用反复调整安装柱的位置。

　　从设计思路来看，这款板卡走的是极致紧凑的路线，整体外形是带圆角的矩形，板边的圆角半径做了精准还原，避免外壳内壁和板边硬接触造成磨损。Type-C接口的金属外壳屏蔽罩、板上的阻容元件、主芯片的丝印区域都做了分层建模，每个元件的高度差都和实物一致，做结构堆叠设计时，可以直接测量板上最高元件到板底的高度，预留足够的内部空间，不会出现元件顶到外壳内壁的情况。板底的铜焊盘区域也做了还原，设计底部支撑结构时，可以避开焊盘位置，防止支撑柱顶住焊盘造成焊接元件虚焊或者脱落。

　　实际做项目选型时，这类微型开发板经常被用在空间极度受限的场景，比如智能戒指的控制核心、笔形交互设备的主控板、微型无人机的飞控副板，这时候每一寸空间都要精打细算，精准的三维模型可以直接导入装配体，和电池、传感器、外壳等部件做干涉检查，提前发现空间冲突。比如在设计穿戴设备的腕带结构时，可以根据板卡的厚度调整腕带内部的腔体深度，根据接口位置调整腕带上的充电开口位置，不用等实物打样回来才发现开口偏了或者腔体太浅装不进去。

　　建模时还考虑了板卡的生产工艺细节，比如PCB板的厚度是标准的1.6mm，焊盘的沉金厚度做了示意性还原，接口金属部分的倒角、元件的塑封外壳拔模角度都做了处理，模型导入渲染软件做产品宣传图时，不用再额外调整细节就能出真实感很强的效果。对于做教育类机器人套件的结构设计师来说，这款模型可以直接用到套件的装配说明里，让用户清晰看到板卡的安装方向和接口位置，减少组装时的误操作。

　　在做自动化测试夹具设计时，精准的板卡模型可以帮助设计探针的位置，让探针准确对准测试点，不用反复调整夹具的探针高度和位置，缩短夹具的开发周期。板上的复位按键、boot按键的位置和按键行程都做了还原，设计外壳的按键触发柱时，可以直接根据按键的高度调整触发柱的长度，保证按键按压力度合适，不会出现按不动或者误触发的情况。
