可扩展长度DIN导轨三维结构设计

　　在电气柜集成、铁路车载电气装配、工业控制设备布线的实际作业场景里，DIN导轨是承载各类电气元件的核心基础安装件，日常选型时经常会遇到标准长度导轨与柜内实际安装空间不匹配的问题，要么需要现场裁切产生金属碎屑影响柜内清洁，要么裁切后端面毛刺处理不到位划伤线缆绝缘层，这款可扩展长度的穿孔式DIN导轨，正是针对这类现场痛点做的结构优化设计。

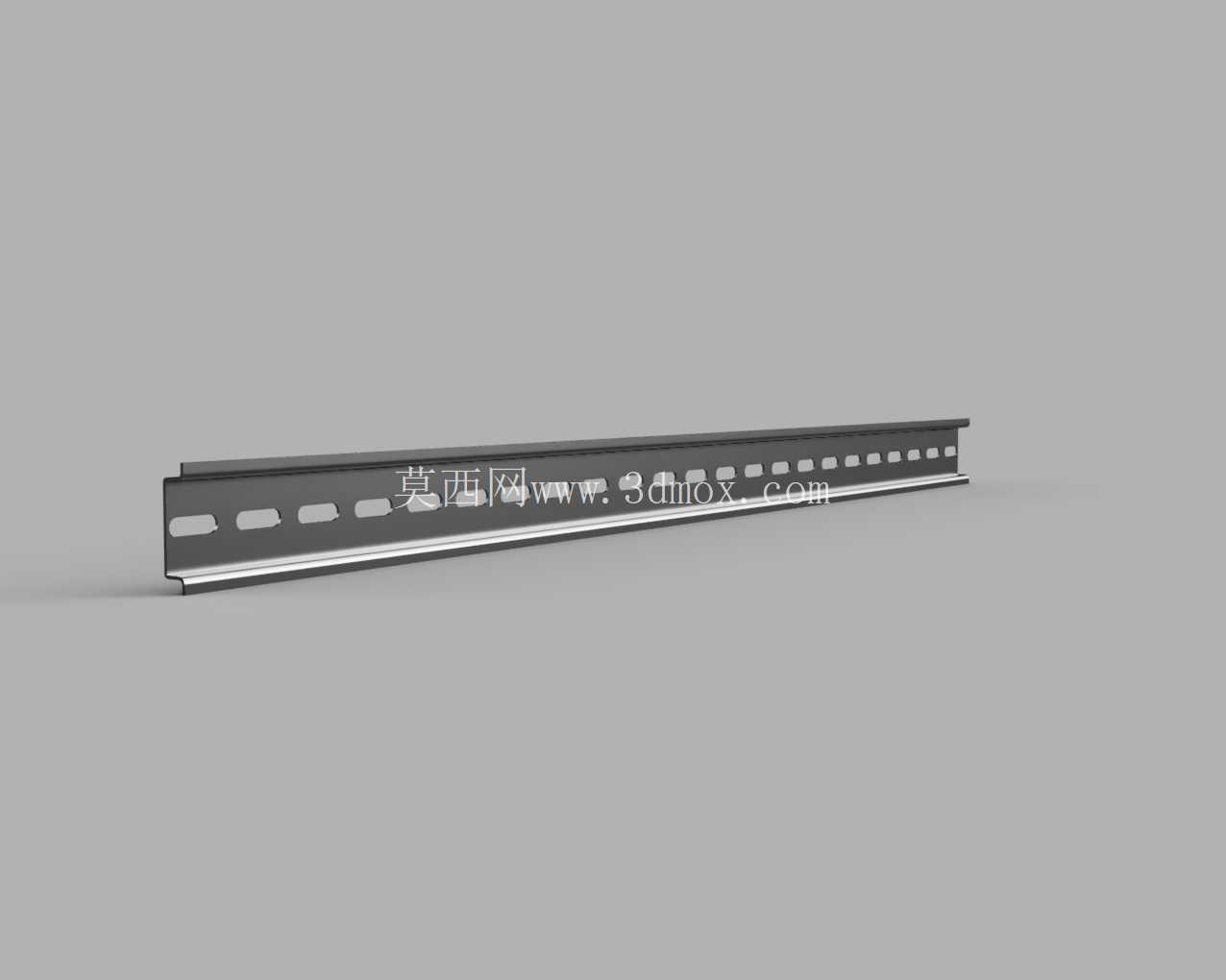

　　从实际安装边界来看，这款导轨单段基础截面尺寸为18mm宽、5.2mm高，符合常规DIN导轨的安装适配标准，市面上绝大多数卡扣式安装的断路器、继电器、接线端子、信号模块都能直接卡装在导轨上，不需要额外定制适配卡扣。导轨本体采用等距穿孔设计，孔位间距严格匹配行业通用的安装孔距标准，不管是直接用螺丝固定在电气柜安装梁上，还是搭配导轨固定座做悬空安装，都能快速对齐孔位，不需要现场重新划线打孔，能大幅缩短现场装配的工时。

　　设计这款导轨的时候，没有沿用传统定长导轨的固定长度思路，而是做了可拼接扩展的结构，在导轨的两端设计了精准的插接配合结构，多段导轨可以顺着长度方向直接拼接锁止，拼接处的卡槽公差控制在0.1mm以内，拼接后导轨的上表面安装平面度误差不超过0.2mm，不会出现拼接处台阶导致电气元件卡装不畅、滑动卡滞的问题。在三维建模过程中，特意对拼接处的配合结构做了参数化关联，使用者可以根据实际需要的安装长度，直接在参数菜单里调整总长度参数，模型会自动更新对应长度下的孔位数量、拼接段数，不需要手动逐段拼接调整，能大幅提升不同项目选型时的建模效率。

　　从功能特性上来说，导轨本体的穿孔设计除了用于安装固定之外，还能兼顾柜内布线的散热需求，电气元件工作时产生的热量可以通过导轨上的穿孔快速散出，避免热量在导轨与安装板之间积聚，降低高温环境下电气元件的老化速度。导轨的卷边结构做了圆角过渡处理，没有尖锐的棱角，不管是装配时卡装元件，还是后期维护调整元件位置，都不会划伤操作人员的手部，也不会刮破线缆的绝缘外皮，符合电气装配的安全规范要求。

　　在铁路车载电气设备的应用场景中，这类导轨还要承受车辆运行时的持续振动，所以在建模时特意对导轨的壁厚、卡扣配合强度做了结构校核，导轨卡装电气元件后，在持续振动工况下不会出现元件松脱、导轨变形的问题，穿孔位置的应力集中区域也做了圆弧过渡优化，避免长期振动下出现金属疲劳断裂的情况。和普通的定长DIN导轨相比，这种可扩展的结构能大幅降低物料备货的种类，不需要同时储备多种长度规格的导轨，只需要储备标准段的导轨单元，就可以根据现场安装需求拼接出任意需要的长度，能有效减少仓储物料的品类，降低现场物料管理的难度。

　　实际装配过程中，这类导轨的安装不需要特殊的专用工具，只需要普通的十字螺丝刀就可以完成固定，拼接时也不需要额外的连接件，依靠导轨本体的插接结构就能完成锁止，拼接后的导轨整体直线度好，卡装元件时滑动顺畅，不会出现卡滞的情况。对于三维建模从业者来说，这个参数化的导轨模型可以直接导入到各类电气柜三维装配场景中，根据柜内的实际安装空间快速调整长度，不需要重新绘制导轨的截面结构、孔位特征，能有效提升电气柜三维布线、元件布局的设计效率，也能在设计阶段就提前验证导轨长度、安装位置是否与其他元件产生干涉，减少后期现场安装时的整改工作量。
