基于608轴承的阀芯固定支撑结构

　　在流体控制类设备的装配与运维场景中，阀芯的位置稳定性直接决定了管路通断调节的精度与长期运行可靠性，这类基于608轴承搭建的阀芯固定支撑结构，正是针对小通径流体阀件的阀芯定位需求开发的专用支撑构件，目前在小型气动控制阀、低压水路调节阀、小型液压支路控制阀的改装与自制场景中有着较高的实用价值。

　　从实际功能层面来看，该固定结构的核心作用是为阀芯提供稳定的径向支撑与轴向限位，同时借助608深沟球轴承的低摩擦特性，降低阀芯往复动作过程中的转动阻力与滑动磨损，避免阀芯在长期频繁开关动作中出现偏磨、卡滞、位置偏移等问题。区别于常规的一体式铜套支撑结构，这种分体组装式的固定支架不需要在阀件本体上加工高精度的轴承安装孔，仅需要通过支架本身的安装位固定，即可完成轴承与阀芯的同轴度定位，对于小型阀件的改装、非标流体设备的自制场景来说，能够大幅降低阀件本体的加工难度，减少高精度机加工序的投入。

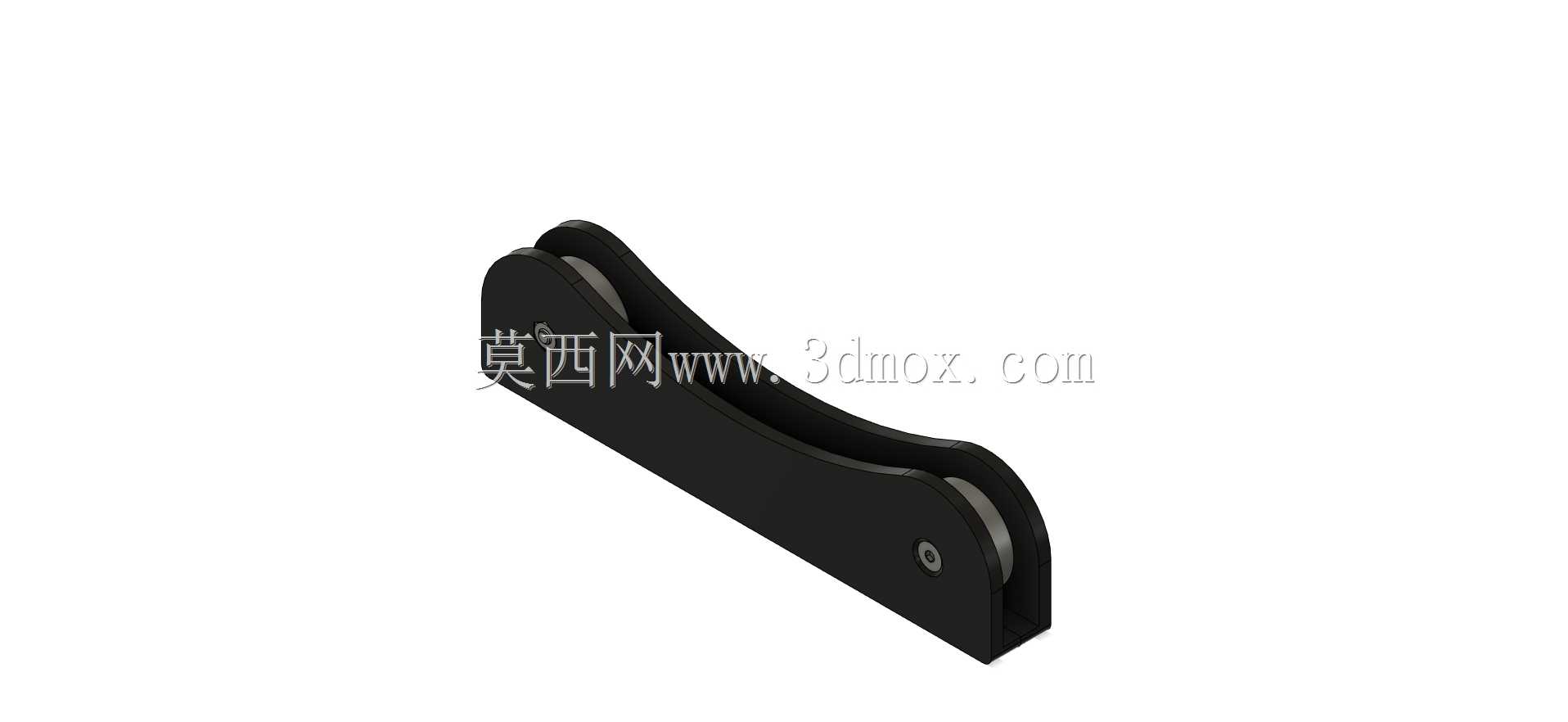

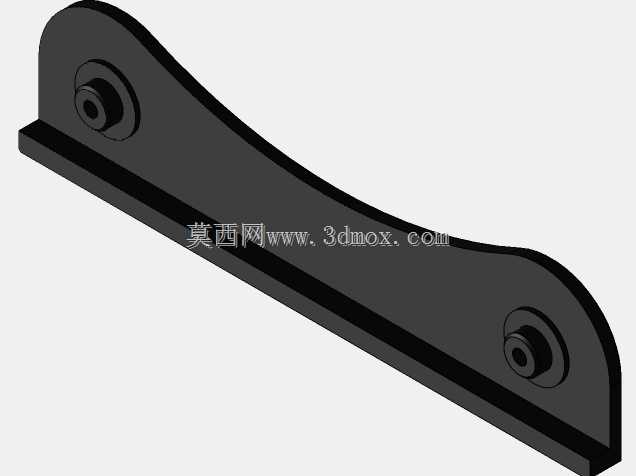

　　设计思路上，整个支架采用了对称式的夹装结构，主体为长条形的双侧支撑臂，两个支撑臂的端部分别开设608轴承的安装卡槽，轴承嵌入卡槽后依靠结构本身的夹持力完成固定，不需要额外的轴承端盖或者紧定螺钉做轴向限位，支架侧面预留的小孔位用于安装锁紧件，完成支架整体在阀件安装基座上的固定。组装配套的紧固件全部采用标准件，平螺钉M3x15搭配M3螺母完成支架两侧臂的锁紧固定，确保轴承安装位的夹持力均匀，不会因为长期振动出现轴承松脱的问题；钕磁铁5x2-10的配置则是针对带磁吸复位功能的阀芯设计，能够为阀芯提供复位辅助磁力，减少复位弹簧的负载，提升阀芯复位动作的响应速度。

　　从安装边界与尺寸适配性来看，该固定结构的整体外形为狭长型，双侧支撑臂的间距刚好适配608轴承的外圈宽度，安装后两个轴承的内圈同轴度可以控制在0.05mm以内，能够满足小型阀芯的直线往复动作或者小角度转动动作的支撑需求。支架的整体厚度较薄，安装时不需要占用阀件周边过多的空间，对于安装空间局促的小型集成流体控制模组来说，这种紧凑的结构设计能够有效缩减整个阀组的外形尺寸。需要注意的是，安装过程中需要先将轴承压入阀芯的对应轴颈位置，确认轴承内圈与阀芯轴颈的配合为过渡配合，避免出现内圈随阀芯动作时打滑的问题，之后再将两侧支撑臂卡合到轴承外圈位置，逐步拧紧两侧的M3螺钉，拧紧过程中需要不断转动阀芯确认动作顺畅无卡滞，避免两侧轴承不同轴带来的额外阻力。

　　在实际应用中，这类固定结构除了用于常规阀芯的支撑固定之外，也可以适配其他直径与608轴承内圈匹配的小型往复运动杆件的支撑，比如小型气缸的导杆、小型位移传感器的测杆支撑等场景，只需要调整支架的安装固定位置，即可快速搭建出低阻力的直线运动支撑结构。结构本身没有复杂的曲面或者特殊加工特征，采用常规的板材切割、钻孔工序即可完成加工，加工成本低，组装难度小，非常适合非标设备开发过程中的快速打样与小批量制作。长期运行过程中，608轴承作为标准件可以直接替换，维护成本极低，当轴承出现磨损间隙过大的问题时，只需要松开支架两侧的锁紧螺钉，即可快速更换轴承，不需要整体更换整个固定支架，能够有效降低设备的后期运维成本。
