微型FPV穿越机Caddx Turbo Micro F2相机

　　在穿越机装机调试的实际场景里，不少玩家会遇到小尺寸机架装机空间局促的问题，尤其是迷你四轴这类对载荷重量、安装尺寸极度敏感的机型，常规尺寸的FPV相机要么装不下，要么会额外增加机头重量，影响整机的重心分布与飞行手感。这款微型FPV相机就是针对这类小尺寸穿越机的装机需求设计的，核心作用是为飞手提供第一视角的实时飞行画面，不管是日常花飞练习、室内小空间穿越，还是户外竞速飞行，都能稳定输出清晰的实时画面，帮助飞手精准判断飞行路径与周边障碍物距离。

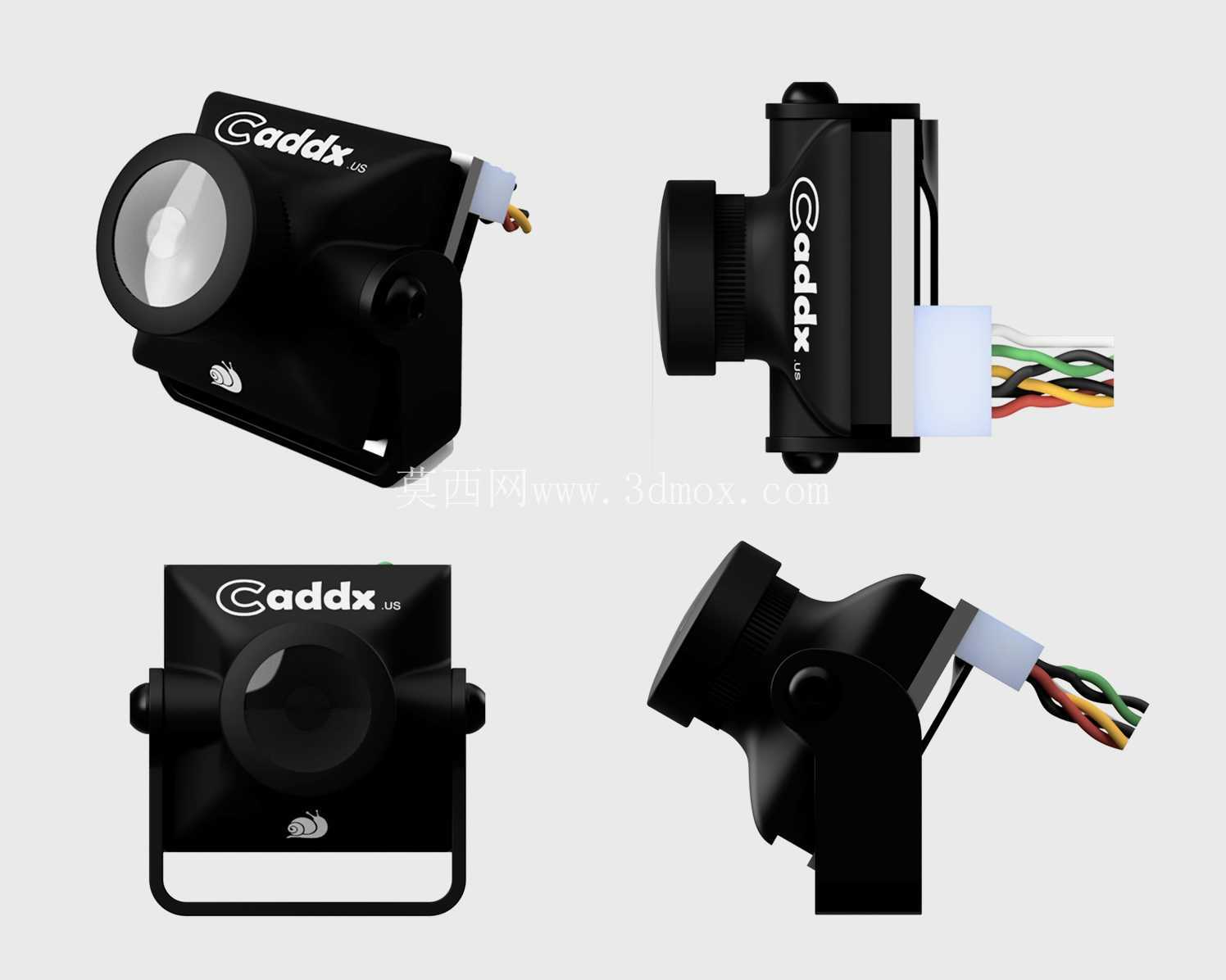

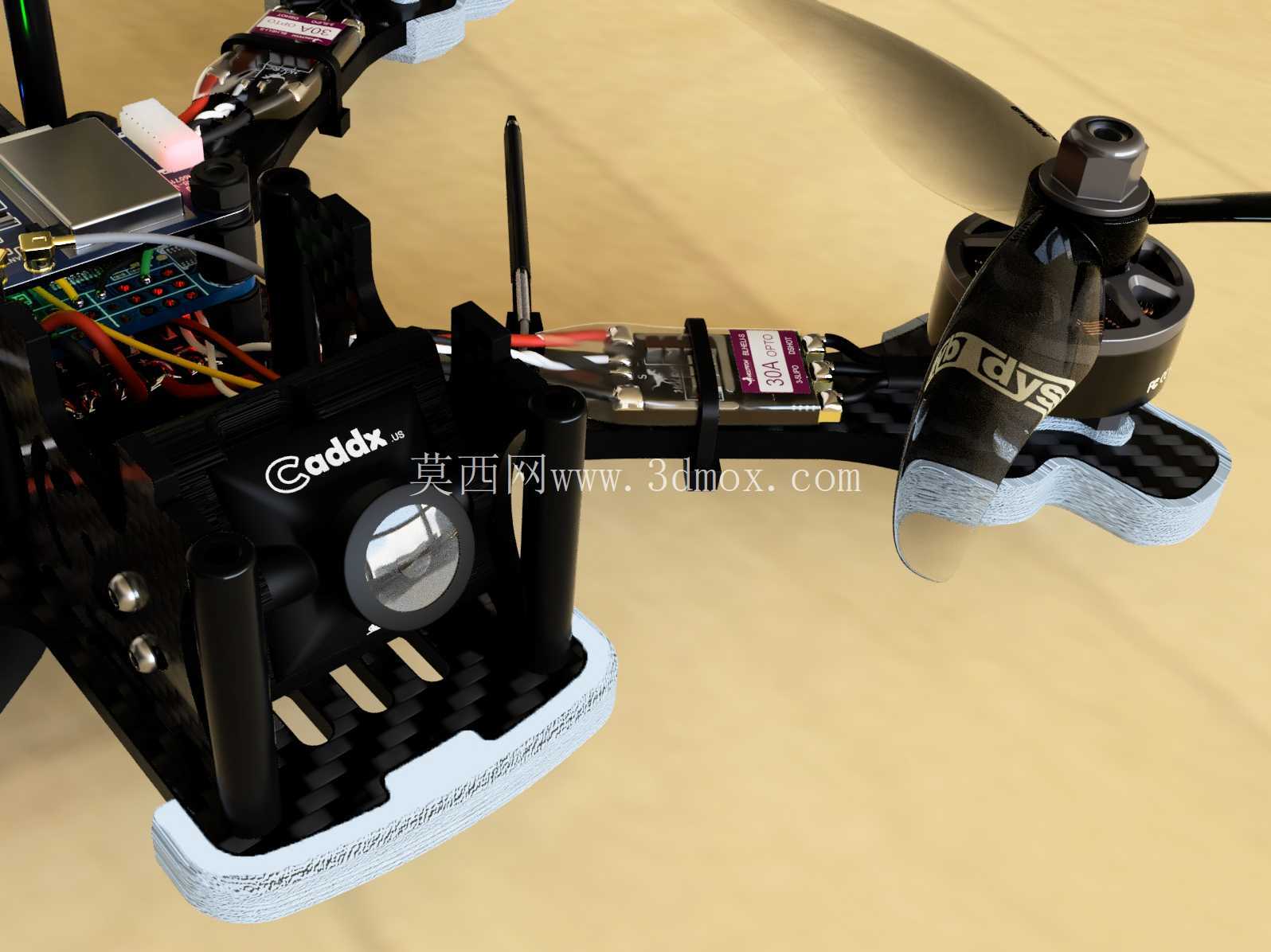

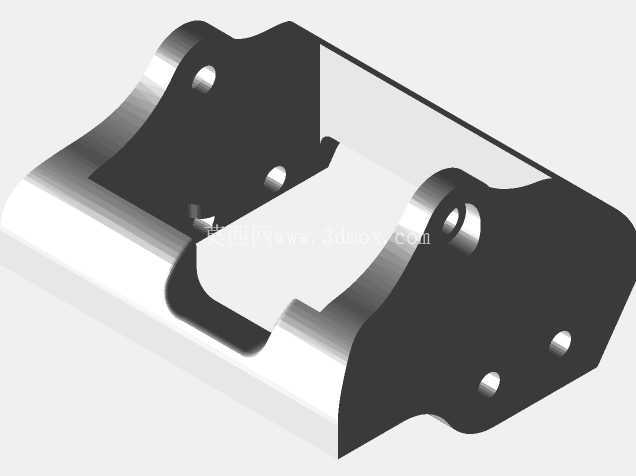

　　从实际装机适配的角度看，这款相机的外形做了紧凑化处理，整体外廓尺寸控制在19mm×19mm×19mm的立方体区间内，安装孔位适配主流迷你四轴机架的前置安装位，不需要额外打磨机架结构就能直接固定。针对部分老款机架比如TBS Source One这类经典五寸机架的前置安装位尺寸不匹配的问题，配套设计了专用的3D打印适配座，适配座的卡扣结构刚好卡入机架前置安装槽，不需要额外打胶或者增加固定扎带，就能保证相机在大机动飞行、炸机冲击下不会出现移位。

　　功能参数的设计完全贴合FPV飞行的实际需求，图像传感器采用1/3英寸COMS器件，水平分辨率达到1200TVL，足够支撑飞手在高速飞行时分辨前方的细小障碍物，比如林间的树枝、赛道的门架标识。制式支持NTSC与PAL双模式切换，适配不同品牌的图传设备与飞行眼镜，不会出现制式不匹配导致的画面无信号、黑白屏等常见装机问题。画面比例支持16:9与4:3切换，飞手可以根据自己的飞行习惯选择视野比例，习惯大视野判断周边环境的可以选4:3，习惯聚焦前方飞行路径的可以选16:9。镜头采用2.1mm焦距的d-WDRL镜头，3WDR宽动态范围能够应对户外飞行时的强光逆光场景，比如从树荫下飞到阳光直射的区域时，不会出现画面过曝发白、看不清前方景物的情况，暗部细节也能保留足够的辨识度，不会出现树荫下画面全黑的问题。

　　供电部分的设计做了宽电压适配，支持DC4.5-40V的电压输入，不管是直接接飞控的5V/9V BEC输出，还是直接接2S-6S的动力电池，都不需要额外增加降压模块，减少了装机时的布线复杂度，也降低了额外降压模块带来的重量负担与故障点。整机净重控制在5.5克，对于迷你四轴这类对重量克级敏感的机型来说，这个重量几乎不会影响整机的起飞重量与续航表现，也不会因为机头过重导致飞行时头沉，需要额外调整电池位置配平。

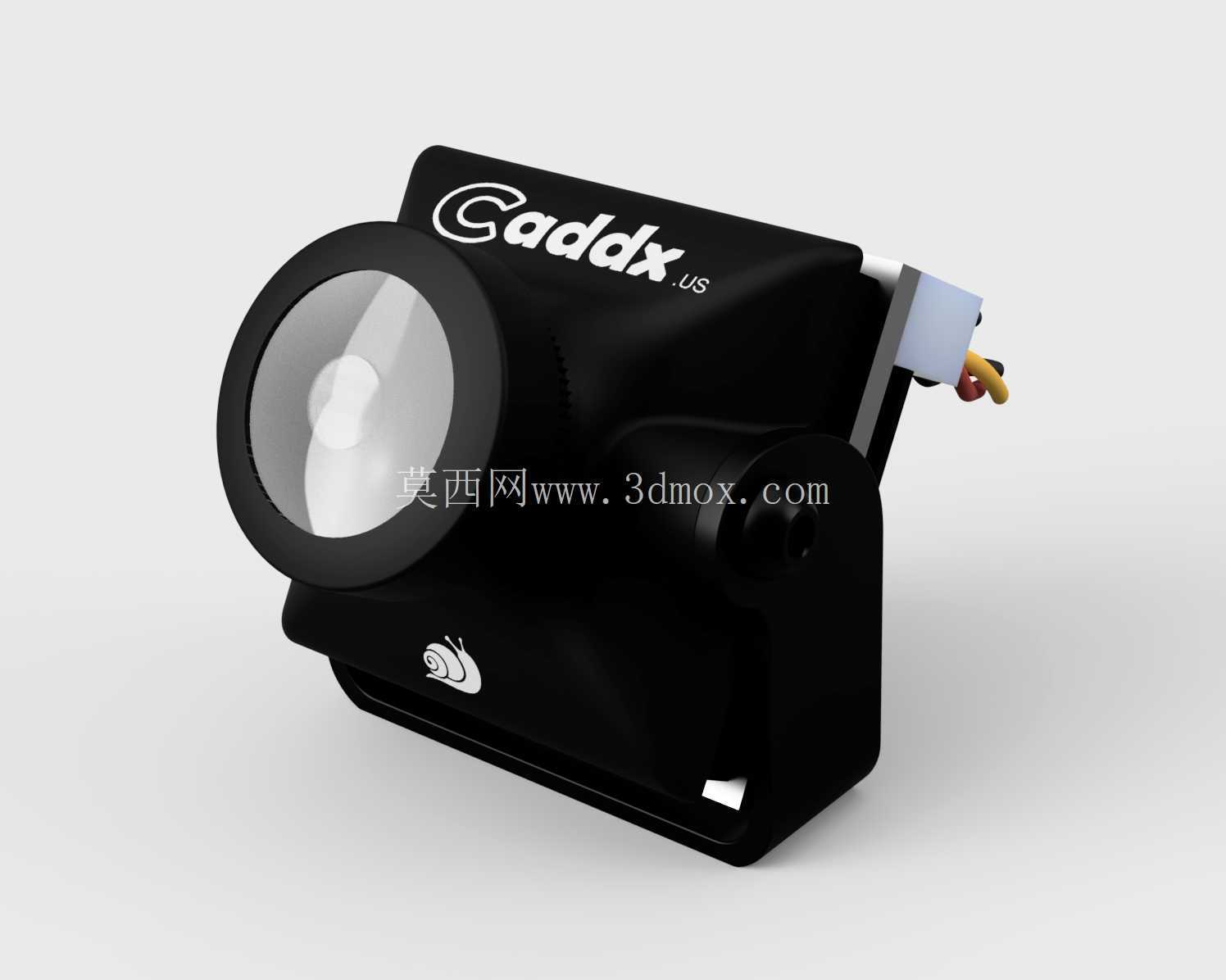

　　从结构设计的细节来看，相机外壳做了一体化的注塑成型处理，镜头部分做了略微突出的防护边，轻微炸机时镜头不会直接接触地面，减少镜头刮花的概率。出线端采用软硅胶线连接，耐弯折性更好，飞行时机身的震动不会导致线芯断裂，出线位置做了应力释放槽，固定时不需要担心线材根部被扯断。外壳表面做了哑光处理，不会在飞行时反射阳光产生眩光，避免反光进入镜头影响画面质量。

　　实际装机测试时，这款相机的安装角度调节范围足够，配合适配座可以实现0-45度的镜头倾角调节，飞手可以根据自己的飞行速度调整合适的镜头角度，高速竞速飞行时调大倾角，慢飞花飞时调小倾角，都能获得舒适的画面视角。镜头的焦距在出厂时已经做了预调，大部分场景下不需要额外拧动镜头调焦，装机后就能获得清晰的画面，如果有特殊的近景拍摄需求，也可以手动转动镜头微调焦距，调焦结构有一定的阻尼，震动环境下不会出现焦距偏移导致的画面模糊问题。

　　在日常使用的可靠性方面，这款相机的工作温度范围覆盖了大部分户外飞行的场景，低温环境下不会出现启动慢、画面卡顿的问题，高温环境下连续长时间工作也不会出现过热死机、画面偏色的情况。外壳的接缝处做了紧密配合，日常飞行遇到的小雨、草地的露水不会渗入机身内部，短时间的淋雨也不会导致电路损坏，当然不建议在大雨天气飞行，毕竟图传、飞控等其他设备也不防水。

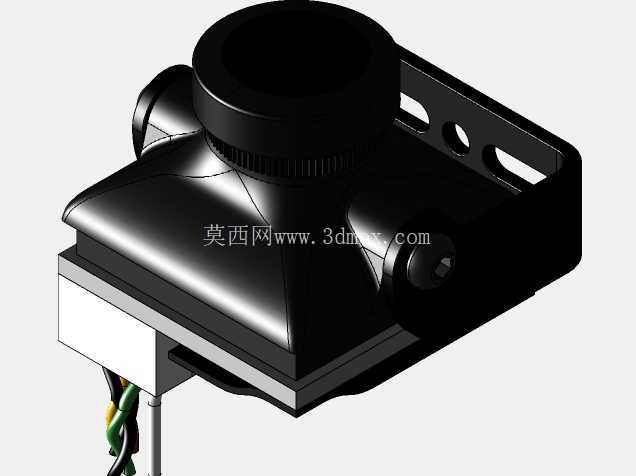

　　对于三维建模从业者来说，复刻这款相机模型的时候，需要重点注意几个安装边界的尺寸：首先是镜头突出主体的长度，这个尺寸会影响装机时镜头是否会顶到机架的前防撞板；其次是安装孔的孔距与孔径，必须和实际机架的安装位匹配，不然打印出来的适配座会装不上；还有出线端的位置与线材直径，建模时要留出足够的走线空间，避免装机时线材被挤压导致接触不良。另外相机表面的标识细节也要做还原，虽然不影响结构安装，但是做整机装配模型的时候，细节到位的模型渲染出来的效果更真实，用于装机效果预览的时候也能更准确地判断装机后的视觉效果。
