Walksnail阿凡达月光4K图传摄像组件

　　这套FPV机载图传摄像组件，主要适配穿越机、小型航拍无人机等低空飞行器的第一视角影像采集与无线传输需求，在竞速穿越、影视航拍、工业巡检无人机的改装与整机搭建场景中都能适配，核心作用是将机载摄像头采集的高清画面实时编码传输至地面接收端，为飞手提供实时飞行视角，同时支持高清影像的本地录制存储。

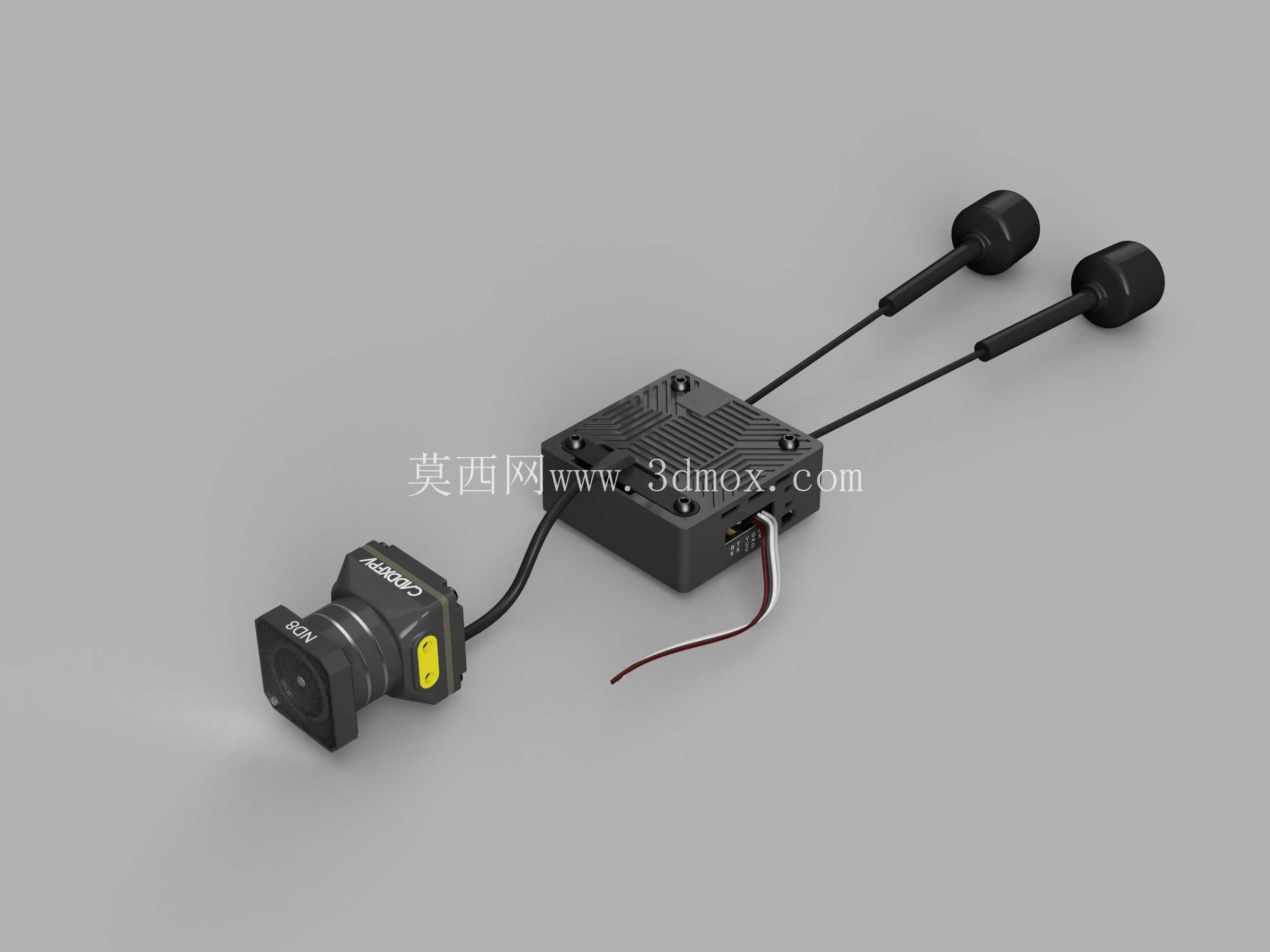

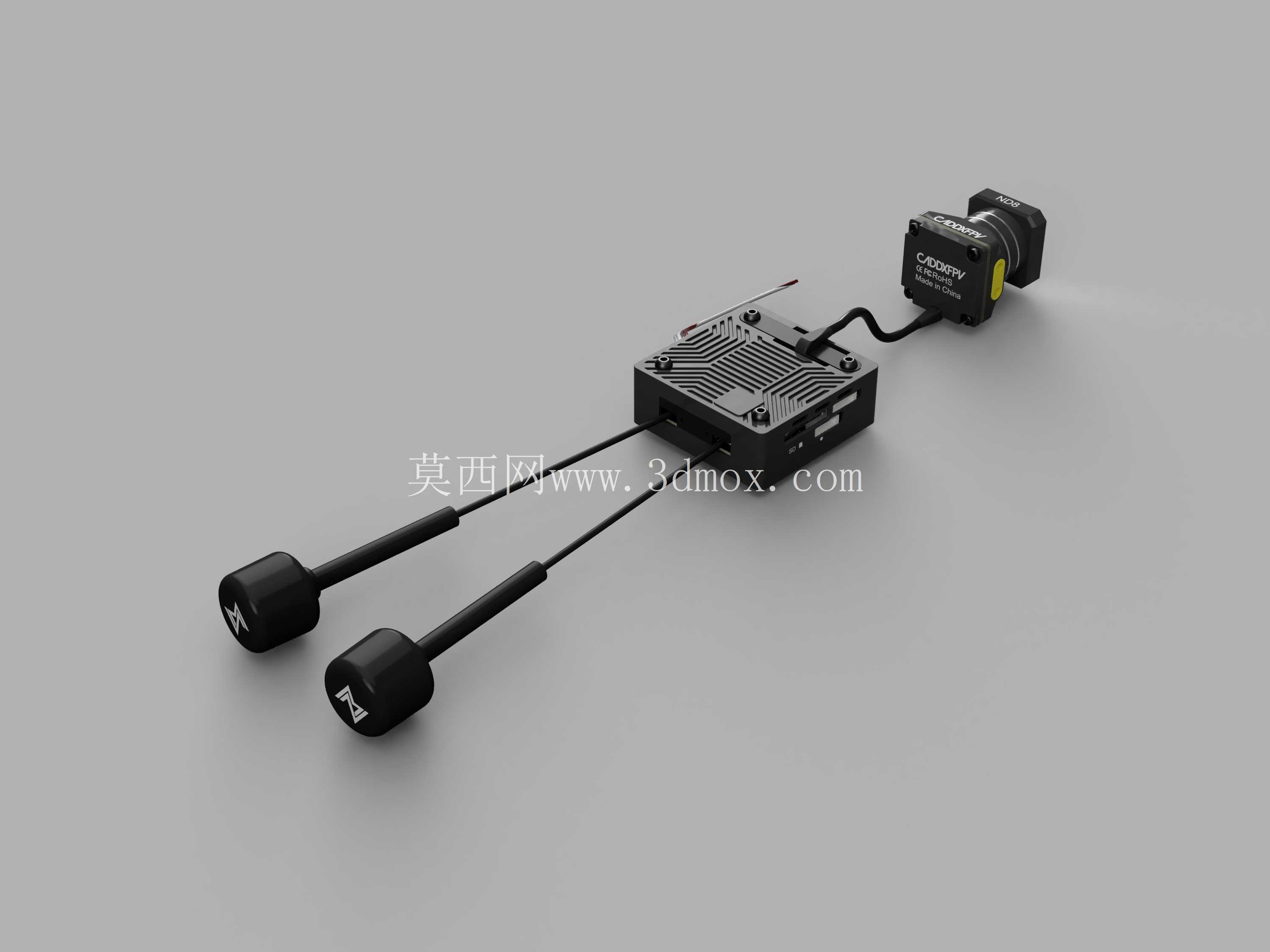

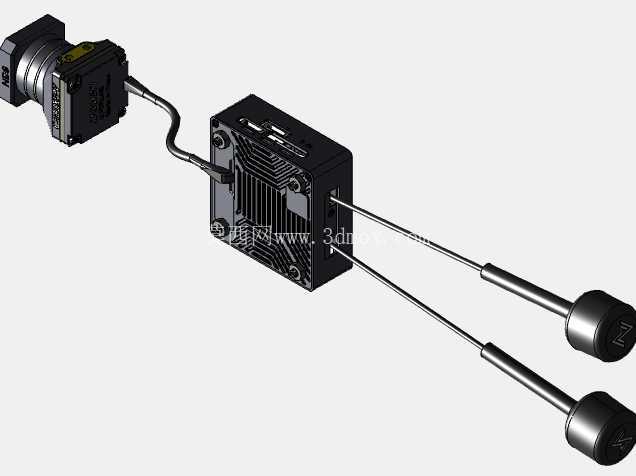

　　从功能特性来看，整套组件分为摄像头单元与图传发射单元两个独立模块，通过柔性排线连接，分体式设计给装机布局留出了更高的灵活度。摄像头单元集成了成像传感器与镜头结构，侧面设置有功能操作按键，可快速完成参数调整、录制启停等操作，镜头端预留了滤镜安装位，可根据飞行场景的光线条件选配ND滤镜，不过该安装位的公差需要结合实际3D打印的装机配件做细微适配，避免滤镜安装过紧或出现松旷。图传发射单元采用金属散热外壳，表面设计有密集的散热鳍片结构，能够在长时间高功率图传发射、4K视频编码的高负载工况下快速导出核心板件产生的热量，避免核心元器件过热导致的降频、画面卡顿甚至设备宕机问题；发射单元引出两根独立的棒状天线，采用双天线分集设计，能够有效降低飞行过程中信号遮挡带来的断连风险，提升复杂飞行环境下的图传信号稳定性；单元侧面预留了接口排针，可实现与飞控的通信连接、供电输入以及固件调试等功能，底部设置有M2规格的安装螺母孔位，可直接通过M2螺丝固定在飞行器的机架安装位上，无需额外加装螺母，减少装机时的配件准备工作量。

　　在设计思路上，整套组件的结构参考了同品牌前代双天线版本的成熟板件布局，核心电路板的安装孔位、接口定义与前代产品保持了一定的通用性，能够降低老用户升级替换时的装机改造成本。外壳的尺寸经过实际装机验证，摄像头单元的体积控制在小型穿越机的机头安装空间范围内，不会超出常见机架的机头宽度边界，避免飞行过程中摄像头与机架结构、螺旋桨气流产生干涉；图传发射单元的长宽尺寸适配主流穿越机的堆叠安装孔位，可直接安装在飞控、电调的上层堆叠位，也可根据机架布局单独固定在机身侧方位置，安装方式灵活。需要注意的是，摄像头的MIPI排线引出方向为摄像头顶部，与部分底部出线的同类型产品存在差异，在设计3D打印固定座、规划机内线材走线路径时，需要预留足够的顶部出线空间，避免排线被挤压弯折导致的接触不良、信号传输中断问题。

　　从安装边界来看，整套组件的供电范围适配航模锂电池的常规输出电压，可直接通过飞控的BEC输出端口供电，无需额外加装电压转换模块；天线的安装位置需要远离飞行器的图传、遥控接收机等其他射频设备，避免不同射频信号之间产生干扰，同时天线的摆放角度需要调整为全向辐射角度，保证飞行器在各个飞行姿态下都能保持稳定的信号连接。摄像头的镜头视角可通过固定座的调整结构实现小角度俯仰调节，满足不同飞行场景下的视角需求，调节结构的阻尼设置适中，飞行过程中不会因为机体震动出现视角偏移的问题。外壳的边角位置都做了圆弧过渡处理，既能够降低飞行过程中的风阻，也能在炸机时减少外壳对机架其他部件的冲击损伤，提升组件的抗摔性能。
