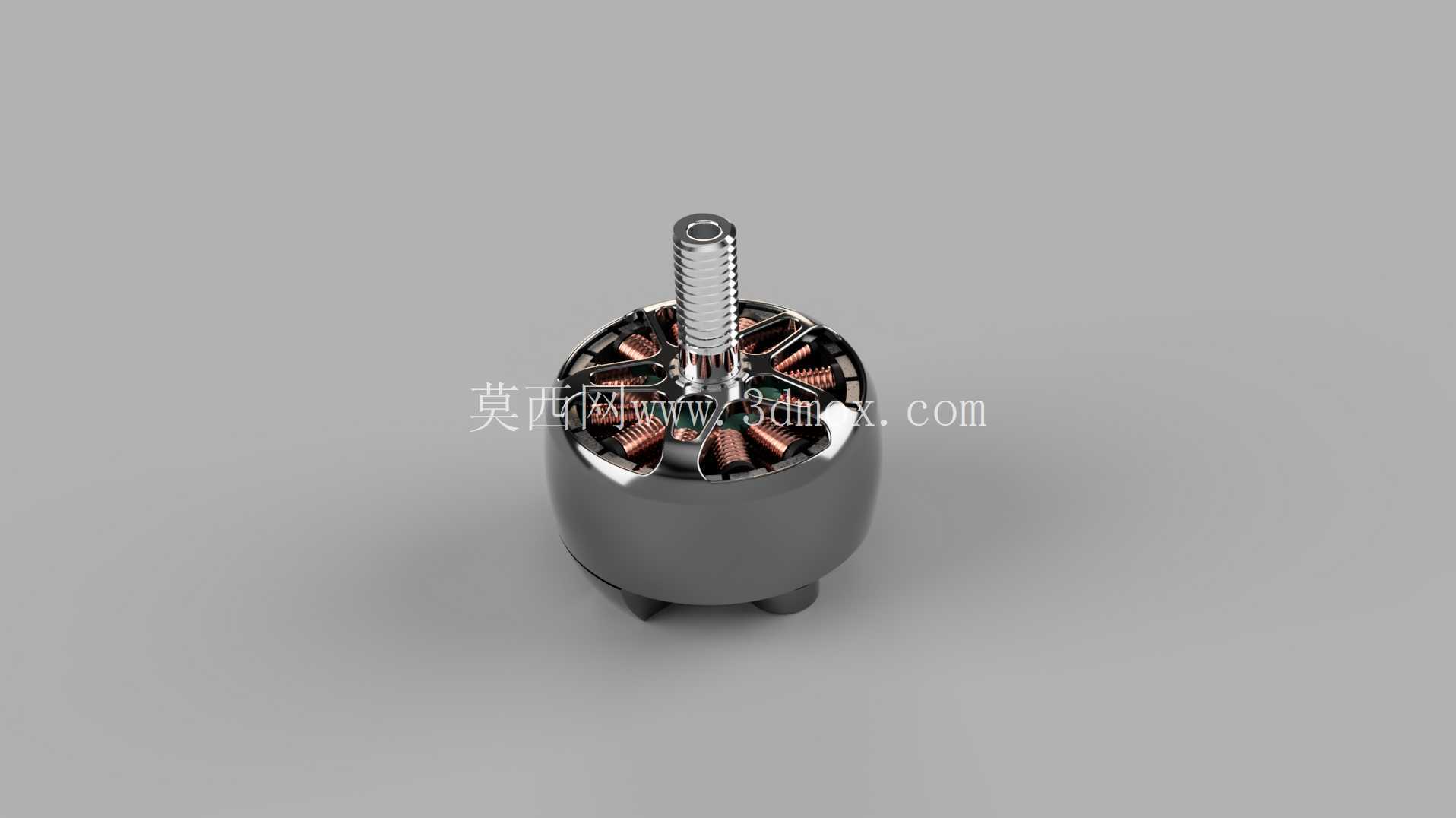

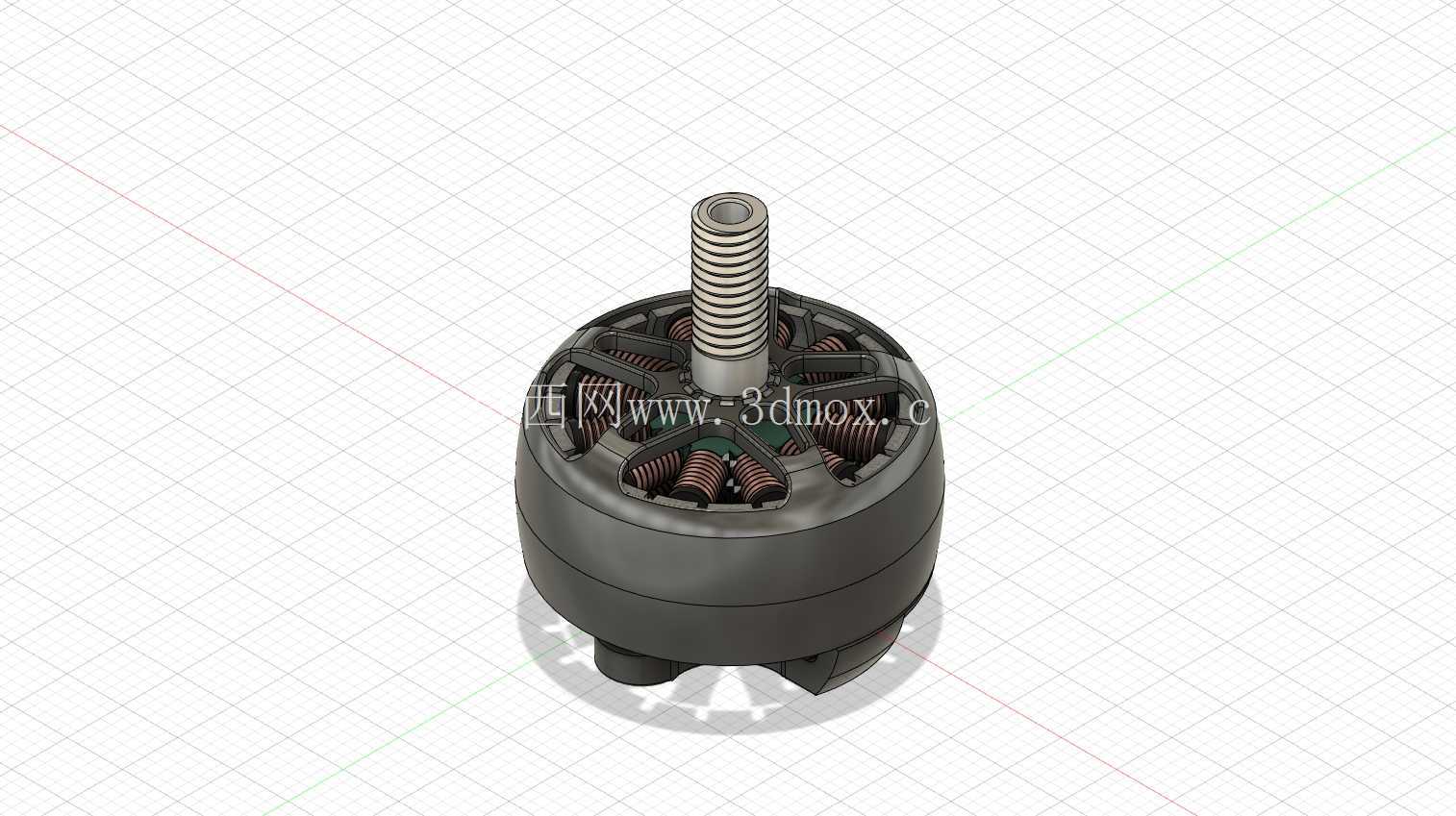

航模用EMAX ECO II 2207无刷电机结构设计

　　这款无刷电机是针对多旋翼航模、小型穿越机这类对动力密度、响应速度有高要求的场景开发的外转子动力部件，在航模动力系统里，这类2207规格的电机属于5寸桨适配的主流动力段，既可以满足竞速穿越机的瞬时爆发力需求，也能适配花飞航模的连续动力输出要求，日常选型时经常和3-6S锂电池、5寸螺旋桨搭配使用，最大推力可以支撑整机完成大角度机动、快速爬升这类动作。从结构设计来看，它采用外转子布局，定子绕组内嵌在电机基座内部，转子外壳集成磁钢直接和输出轴连接，相比内转子结构，这种设计能在相同外径尺寸下获得更大的扭矩输出，省去了额外的减速齿轮组，降低了动力传动的损耗和运行噪音，也减少了故障点。输出轴端采用M5规格的螺纹，直接适配市面上主流的航模螺旋桨适配器，安装时不需要额外做轴径转换，桨叶固定后同轴度有保障，高速运转时的动平衡更容易调校，能减少飞行过程中的机身震动。定子部分采用12N14P的槽极配比，这个配比是航模无刷电机经过长期验证的成熟方案，槽极配合下的齿槽转矩更小，电机低速运转更平顺，高速区间的效率区间更宽，不会出现某一转速段效率骤降的问题，能适配不同飞行风格下的转速需求。

　　电机基座的安装脚采用对称式凸耳设计，安装孔位符合2207规格电机的通用安装边界，基座外径22mm，电机整体高度7mm的安装基准面和市面上同规格的电机安装座完全兼容，做机架设计或者动力替换时不需要重新打孔调整安装位，能直接替换同规格的其他型号电机，降低整机改装的设计成本。绕组部分的绕线方式针对1700KV的参数做了优化，在3-6S的供电电压区间内，电机的空载电流控制在合理范围，带桨负载时的发热集中在定子铁芯位置，外壳的转子罩可以通过转动带动气流流过定子缝隙，带走绕组产生的热量，连续大油门运转时也不会出现过热退磁的问题。

　　输出轴和转子外壳的连接采用过盈配合加定位台阶的结构，能承受螺旋桨高速旋转时的离心力，也能应对飞行中可能出现的轻微碰撞冲击，不会出现轴芯和转子松脱的问题。电机底部的出线位置做了限位槽设计，电源线从基座底部引出后可以顺着机架的走线槽布置，不会和旋转的转子部分发生干涉，也避免了飞行中气流吹动线材导致的磨损问题。做三维建模的时候，这类电机的模型需要重点还原安装孔位的相对位置、输出轴的螺纹规格、转子外壳的外径尺寸，这些尺寸是机架设计、桨叶适配时的关键配合尺寸，如果尺寸偏差过大，会出现安装干涉、桨叶同轴度差的问题，直接影响航模的飞行稳定性。

　　另外定子绕组的排布、磁钢的嵌入位置虽然是内部结构，但在做动力系统的热仿真、重量配平计算时，这些结构的还原度会直接影响仿真结果的准确性，比如转子外壳的重量分布会影响电机的转动惯量，进而影响飞控参数的调校，所以建模时需要严格按照实际部件的重量分布来还原内部结构的位置和体积。这类电机除了航模场景外，也可以用在小型无人车、小型水下推进器这类对动力体积、重量有严格限制的设备上，只要匹配对应的供电电压和螺旋桨规格，就能获得不错的动力输出，选型时只需要核对安装孔位、轴径、KV值这几个核心参数，就能快速完成动力部件的替换和适配。
