Nema14步进电机精密传动结构

　　在桌面级精密自动化设备的布局设计里，小规格步进电机往往是决定整机安装边界与运动精度的核心部件，这款Nema14规格的步进电机三维结构，正是针对小空间驱动场景完成的全尺寸还原建模。从实际选型落地的场景来看，这类35mm机座规格的步进电机，大量应用在小型3D打印机的挤出机构、桌面数控雕刻机的进给轴、实验室微量注射泵的动力端、小型光学调整平台的位移驱动，还有紧凑型贴标机的送标辊驱动工位。不同于大功率伺服电机的大体积布局，Nema14电机的核心优势就是在极小的安装空间内，提供足够的开环定位扭矩，不需要额外加装编码器反馈组件，就能在低速运行场景下实现稳定的步距角控制，整套驱动系统的布线与安装复杂度远低于同扭矩等级的伺服方案。

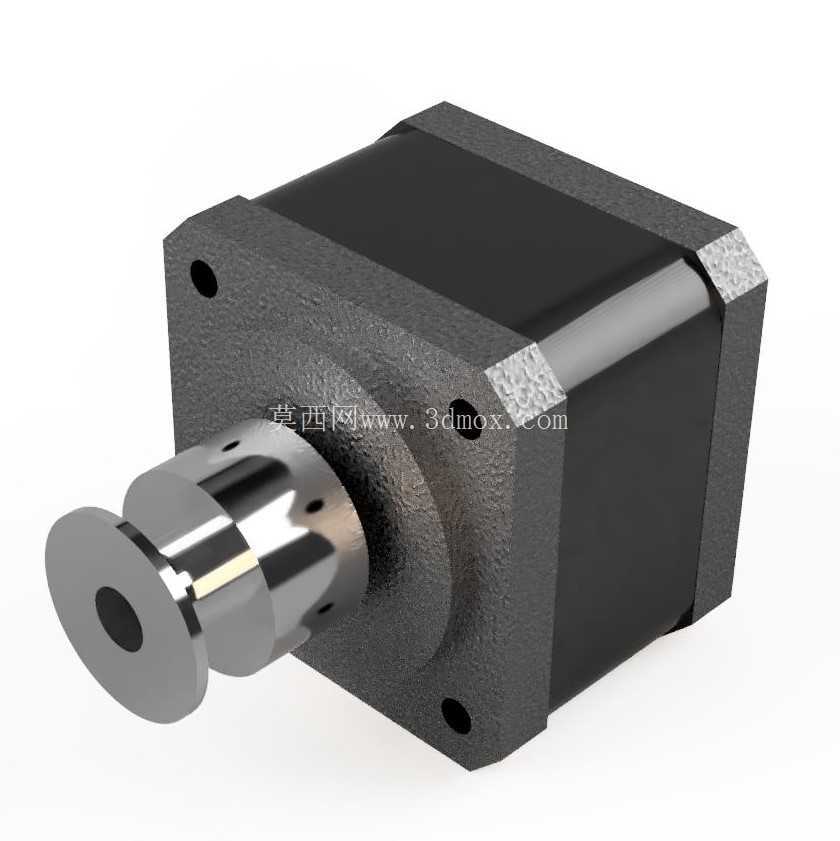

　　从结构建模的细节来看，整个电机的主体分为定子机壳、前端安装法兰、输出轴总成三个核心部分。机座采用方形切角的经典步进电机外形，四个角位预留了贯通的安装孔位，孔位的中心距严格遵循Nema14标准的31mm安装孔距规范，这也是选型时最核心的安装边界参数——设计人员在做设备面板布局时，不需要反复核对非标孔位，直接按照标准方形电机的安装空位预留沉孔或者通孔，就能完成电机的固定，前端法兰的止口尺寸也做了精准还原，法兰端面的定位凸台可以和设备安装板的定位凹槽配合，保证电机输出轴和负载传动件的同轴度，避免安装偏心带来的轴系磨损、运行异响问题。输出轴部分做了适配常见负载的结构设计，轴端的法兰盘与轴颈的台阶尺寸、轴上的径向锁紧孔位都完整还原，实际装配时可以直接套入同步带轮、联轴器或者丝杠螺母座，通过紧定螺钉完成周向锁紧，不需要额外加工转接件。

　　建模过程中针对电机的外形边界做了全尺寸的干涉校验：电机机身的总长度、机身横截面的对角尺寸、输出轴的伸出长度、轴端法兰的直径都按照实物1:1还原，设计人员在做整机装配时，可以直接把这个模型导入装配环境，提前排查电机和周边走线槽、传感器安装位、机壳钣金件的空间干涉问题。比如在小型挤出机构的设计里，电机尾部往往要预留散热和接线的空间，机身侧面和相邻的散热风扇、料道支架的间隙只要在模型里提前测量，就能避免实际装配时出现零件磕碰、接线端子被挤压的问题。这类小步进电机的运行特性也和结构设计高度匹配：方形的机壳外壳既可以通过安装面直接贴合设备金属面板实现传导散热，四个角的安装位也可以根据需求加装减震垫，降低电机步距运行时的微振动传递到设备机架上，对于微量进给这类对振动敏感的工位，还可以在法兰面和安装板之间增加薄型减震片，进一步提升运动平稳性。

　　从传动匹配的角度来说，这款电机的输出轴结构可以适配多种传动形式：直接连接滚珠丝杠实现直线进给，通过同步带轮传递扭矩带动辊轴转动，或者通过联轴器连接谐波减速器的输入端实现低速大扭矩输出。建模时保留了所有装配基准面，前端法兰的贴合面、输出轴的轴心线、安装孔的中心基准都和实物完全对齐，工程人员在做工程图导出时，可以直接引用模型的基准尺寸生成安装加工图，不需要反复测绘实物。在小型非标设备的迭代设计里，这类标准规格电机的通用化程度很高，同一款安装位可以适配不同机身长度的Nema14电机，设计人员只需要替换对应长度的机身模型，就能快速完成不同扭矩配置的方案对比，不需要重新绘制安装法兰的孔位，大幅缩短小设备的结构设计周期。
