Type-C接口分线转接安装板结构设计

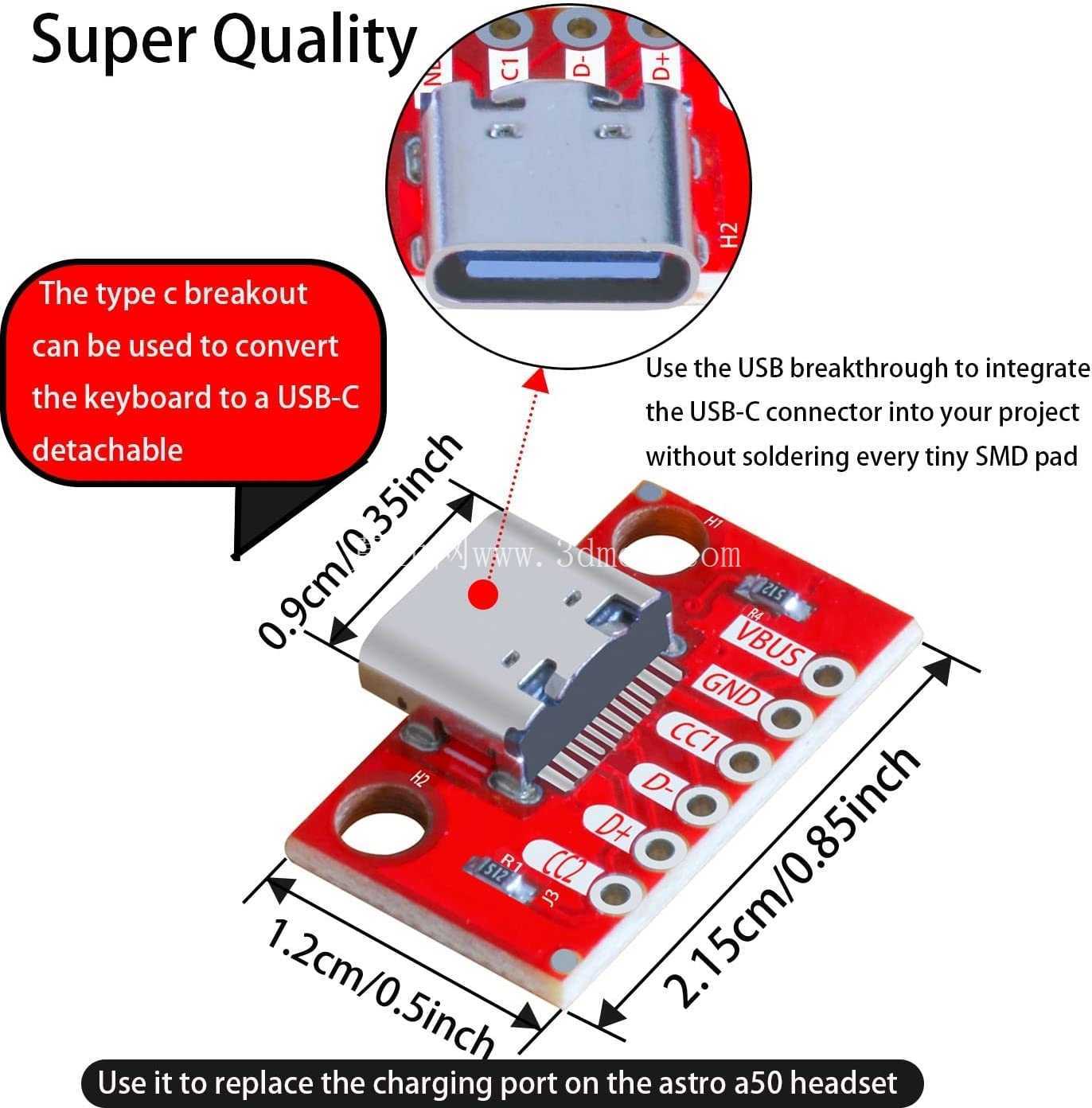

　　在小型嵌入式设备、桌面测试治具、定制化外设扩展的结构搭建过程中，接口转接部件的安装固定往往是容易被忽略却直接影响整机可靠性的环节，这款Type-C分线板的结构设计，正是针对零散接口转接模块无标准安装位的痛点完成的实体化建模还原。日常做项目时经常会遇到采购的成品Type-C分线模块没有配套固定结构的情况，直接用双面胶粘贴在设备壳体内壁，长期受线材拉扯很容易出现移位、接口松脱的问题，轻则导致接触不良数据传输中断，重则拉扯内部焊盘造成整块转接板报废，因此需要给这类通用分线模块设计适配的安装承载结构。

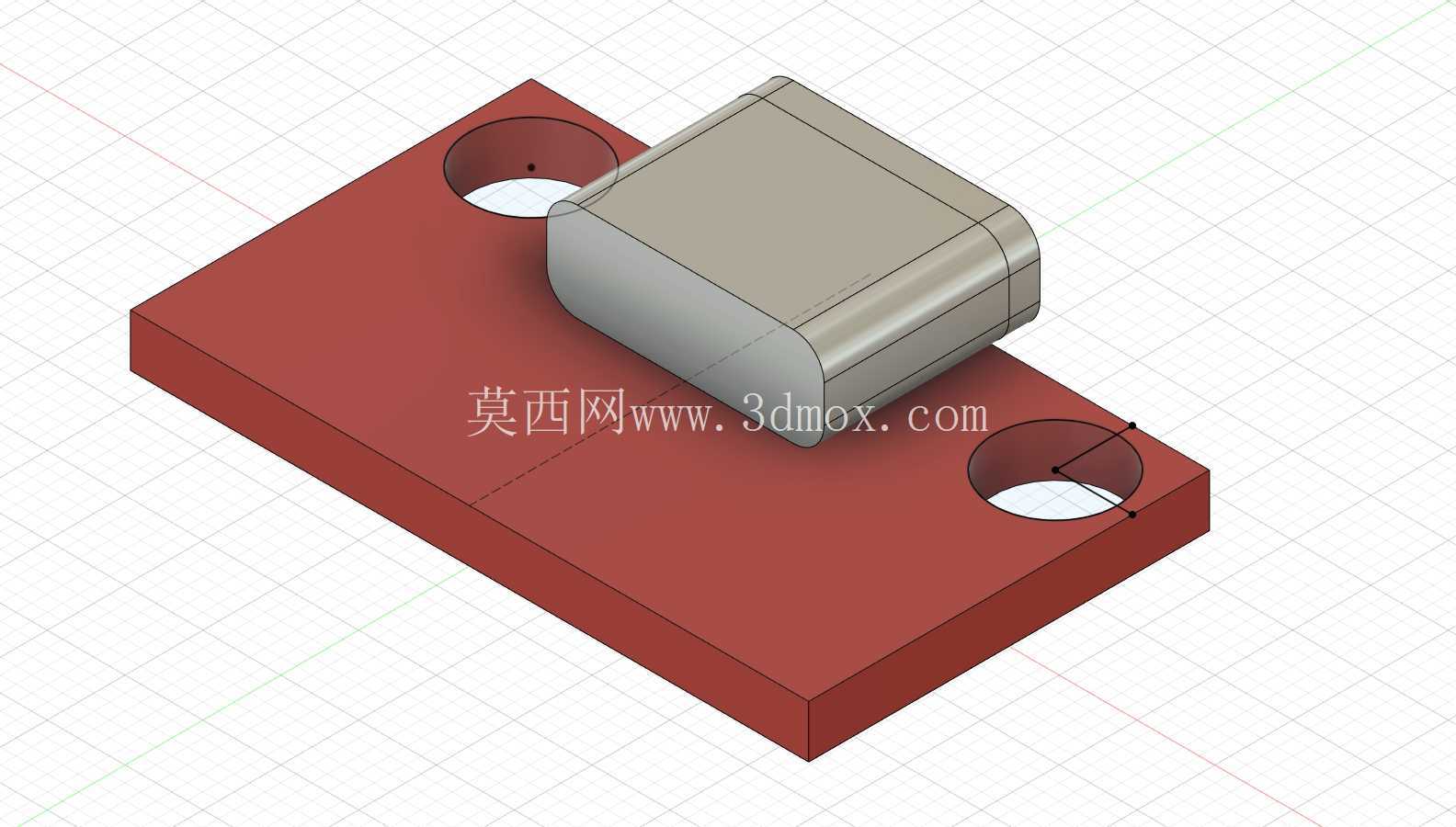

　　整个承载板采用矩形平板作为主体结构，基材选型优先考虑常用的电木板或者玻纤板，也可以根据使用场景换成铝合金板材做轻量化散热结构，板体边缘做了0.2mm的倒角处理，避免安装时锐边划伤线材或者操作人员手指。板体上预留的两个圆形安装孔位，孔位间距按照常用的M3螺丝安装标准设定，孔边做了沉台设计，安装时螺丝头可以完全沉入板体表面，不会突出板面干涉上方的分线模块放置，也不会因为螺丝突出造成板体安装不平整。

　　板体中央的定位区域完全匹配Type-C分线模块的外形轮廓，做了0.1mm的装配间隙预留，既可以保证模块顺利放入定位槽，不会因为加工公差出现卡滞，也能限制模块在板面上的水平位移，避免接口对位偏移。分线模块放置位的周边没有设计过高的围挡结构，是考虑到不同批次采购的分线板外围元件高度可能存在细微差异，低围挡或者无围挡的设计可以兼容更多同规格不同厂家的分线模块，不需要针对微小的元件尺寸差异反复修改安装板结构。

　　实际应用场景中，这类安装板可以直接固定在小型设备的壳体内部立柱上，也可以安装在桌面测试治具的台面上，作为外接Type-C设备的扩展接口固定座，比如给老旧的测试仪器加装Type-C调试接口时，就可以用这个安装板把分线模块固定在仪器面板内侧，接口伸出面板的位置刚好对齐开孔，不需要额外做复杂的固定支架。在多设备并行的测试工位上，也可以把多块安装板并排固定在走线槽旁，每个分线板对应一路测试设备的Type-C接口，整理线材时更加规整，后期维护更换分线模块也只需要拧开固定模块的两颗小螺丝即可，不需要拆卸整个安装板，大幅提升维护效率。

　　设计过程中特意核对了Type-C公头母座对插时的插拔力参数，安装板的厚度设定为3mm，搭配M3螺丝固定后，完全可以承受日常插拔产生的侧向力，不会出现板体弯曲变形的情况。板体上的安装孔到板边的距离保留了5mm的安全边距，即使是用亚克力材料切割制作，安装拧螺丝时也不会出现板边开裂的问题。分线模块的放置区域距离两个安装孔的位置做了错位处理，避免安装螺丝时螺丝刀碰到模块上的贴片元件，造成元件磕碰脱落。

　　针对需要经常插拔的使用场景，安装板上还预留了可选的压线片安装位，用户可以根据需要加装小型尼龙压线片，把接入分线板的线材在板体上做二次固定，进一步分散插拔时的拉扯力，避免线材直接拉扯分线板上的焊盘。如果是用于金属壳体的设备内部，还可以在安装板和金属壳体之间垫一层0.5mm的绝缘青稞纸，避免板体背面的焊点接触金属壳体造成短路，设计时预留的间隙也完全可以容纳这层绝缘垫的厚度，不会影响整体安装尺寸。

　　从建模还原的角度来说，这个结构完全按照实物的装配关系做了1:1的比例还原，每个安装孔的位置、模块定位区的轮廓、板体的厚度都和实际使用的成品一致，结构设计人员可以直接调用这个模型，在自己的设备整体装配中做干涉检查，不需要反复测量实物尺寸调整安装位，也可以根据自己的设备安装空间需求，在这个基础结构上调整板体的外形、增加额外的固定位，适配不同的安装场景。
