法兰安装式牛眼万向球输送支撑结构

　　做非标输送线设计的工程师对这类万向球结构不会陌生，很多人习惯叫它牛眼轮，本质上是小型万向支撑滚轮的一种，和常规带支架的转向脚轮不同，它的核心承载件是顶部露出的钢球，能够实现水平面内任意方向的滑动输送，不需要额外设置转向支架结构，整体安装高度更低，适合用在对安装空间有严格限制的工位上。

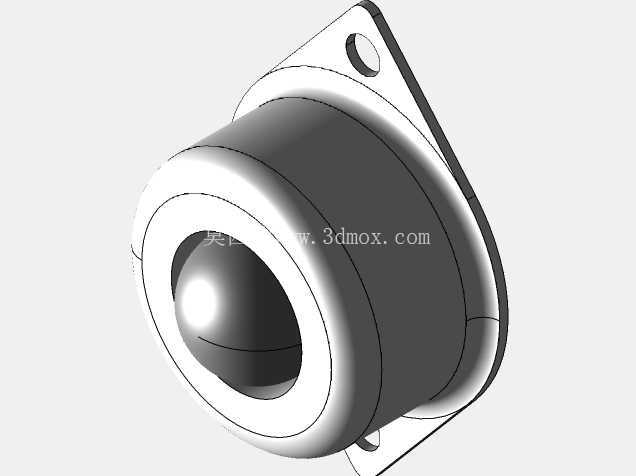

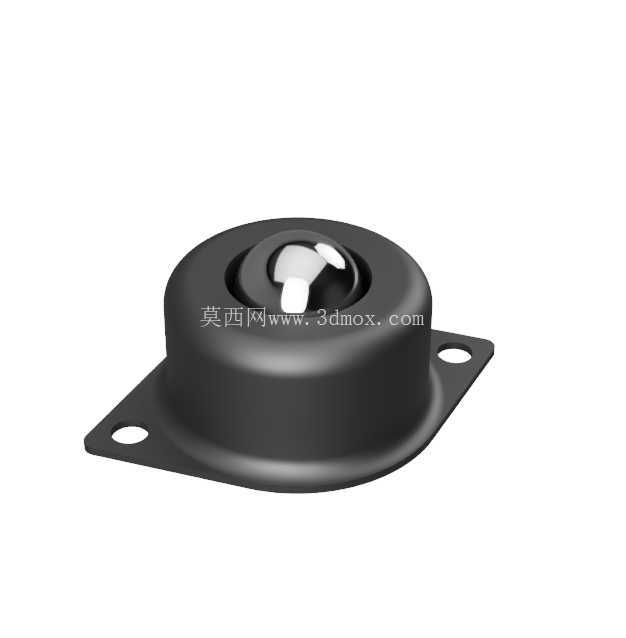

　　这次建模的这款法兰安装型万向球，整体外形尺寸控制得比较紧凑，本体最大长度48.5毫米，宽度32.5毫米，总安装高度20.5毫米，安装法兰采用菱形两孔布局，两个安装孔对称分布在主体两侧，安装时不需要加工复杂的定位槽，只需要在安装基板上对应位置打两个安装孔，用螺丝锁紧即可完成固定，安装效率比螺纹拧入式的万向球更高，也方便后期维护更换。

　　从结构设计逻辑来看，这类万向球的核心难点在于内部钢球的承载与滚动顺畅度的平衡，顶部的主承载钢球嵌在冲压成型的金属壳体内，壳体内部排布有一圈小直径的支撑钢珠，把主钢球和壳体之间的滑动摩擦转化为滚动摩擦，既保证主钢球能够在任意方向灵活转动，又能让载荷通过内部钢珠均匀分散到壳体底座上，避免主钢球单点受力出现卡滞或者壳体变形的问题。外部的冲压壳体采用翻边结构包裹内部组件，既能够阻挡车间内的粉尘、碎屑进入内部滚道，也能提升整体结构的抗冲击能力，在输送工件偶尔出现磕碰的时候，不会轻易出现壳体开裂的问题。

　　在实际工业场景里，这类万向球的应用范围非常广，最常见的是在流水线的过渡工位、转弯工位，替代传统的滚筒输送，当工件需要在输送线上完成横向移位、转向调整的时候，在基板上阵列排布这类万向球，工件放在上面就可以用很小的推力推动到任意位置，工人在装配工位调整工件位置的时候不需要费力抬动，能够大幅降低操作强度。在钣金加工的剪板机、折弯机出料端，也经常会排布这类万向球作为出料支撑，钣金件从设备里送出的时候可以顺着万向球滑动，不会因为和支撑面摩擦刮花钣金表面，对于表面质量要求高的不锈钢板、覆膜板材来说，这种支撑方式比普通的滑轨或者滚筒更能保护工件表面。还有一些工装夹具的定位平台、检测设备的工件承载台，也会用这类万向球作为支撑，方便检测过程中灵活调整工件的角度和位置，调整到位后再通过侧边的夹紧机构固定，兼顾调整灵活性和装夹稳定性。

　　建模过程中需要特别注意几个安装边界的细节，首先是安装孔的中心距，这款菱形法兰的两个安装孔中心距和本体宽度匹配，设计安装板的时候要注意孔位公差控制在±0.1毫米以内，避免安装的时候出现孔位错位强行锁紧导致壳体变形，影响内部钢球的转动顺畅度。其次是安装面的平面度要求，因为万向球的总高度只有20.5毫米，如果安装面存在明显的凹凸不平，锁紧螺丝之后会导致壳体倾斜，顶部钢球的最高点不在同一水平面上，工件放上去之后会出现局部受力不均，滑动的时候出现卡顿甚至划伤工件底面的问题，所以安装基板的平面度建议控制在每米0.5毫米以内。另外要注意承载能力的匹配，这款小型万向球单颗额定动载荷适合承载10公斤以内的工件，如果要输送更重的工件，需要加密排布的间距，或者选用更大规格的型号，不能单靠单颗球承载超重工件，否则会出现内部钢珠碎裂、主钢球脱落的问题。

　　和常规的带支架脚轮相比，这种万向球没有转向回转结构，不存在转向间隙，在需要精确定位的输送工位上，不会因为支架的转向间隙导致工件位置偏移，而且整体高度更低，能够有效降低输送线的整体高度，适合用在空间紧凑的小型自动化设备里。不过也要注意它的适用场景限制，这类万向球适合输送底面平整坚硬的工件，如果是软质的工件比如纸箱、泡沫件，或者底面带有凸起、镂空结构的工件，不适合用这种万向球支撑，否则会出现工件卡滞、钢球卡入工件缝隙的问题。在日常使用场景里，只需要定期清理表面的碎屑，不需要额外加注润滑油，因为内部的滚道通常自带润滑脂，外部的翻边结构也能防止润滑脂溢出污染工件表面，维护成本非常低，适合在各类轻工装配、钣金加工、物流输送场景里长期使用。
