标准六角锁紧螺母三维结构设计

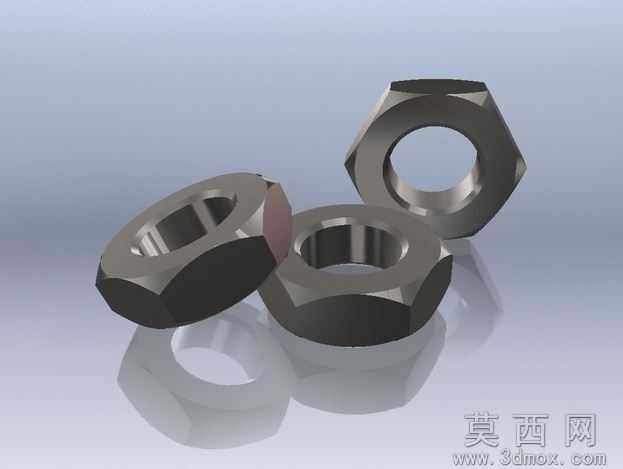

本次六角螺母的三维建模以机械行业通用紧固件标准为核心依据，采用SolidWorks作为核心建模工具，全程遵循参数化设计逻辑，确保模型尺寸可随规格参数快速调整适配不同使用场景。建模初期首先梳理六角螺母的核心结构特征：外部为正六棱柱外形，内部为同轴内螺纹通孔，上下两端带有适配螺纹加工的倒角结构，建模时先绘制正六边形草图并通过拉伸命令生成六棱柱基体，随后在基体中心绘制螺纹底孔草图完成切除拉伸，再通过异形孔向导或者扫描命令生成符合国标牙型的内螺纹结构，最后对螺母上下端面的孔口位置添加45度倒角，既符合实际加工的工艺要求，也能避免安装时螺纹刮伤螺栓杆身。材质设定阶段选用工业常用的碳钢材质，调整材质的金属粗糙度、反射率参数，还原镀锌碳钢螺母的哑光金属质感，同时添加轻微的表面磨砂纹理，模拟量产五金零件的真实表面状态。渲染环节采用三点布光方案，主光源从斜上方45度投射突出螺母的棱边轮廓与金属反光，辅光源补亮暗部避免结构细节死黑，背景选用浅灰渐变纯色背景，搭配反光地面模拟工业产品展示的常用场景，多角度摆放螺母模型分别呈现外六角棱面、内螺纹孔、端面倒角的细节特征，让观看者能清晰识别各部分结构。设计过程中充分考虑螺母的实际使用特性，正六方的外形尺寸严格适配标准扳手的卡口尺寸，内螺纹的牙距、牙型角完全匹配对应规格的外螺栓，倒角尺寸兼顾安装导向与去毛刺的工艺需求，整体模型无多余特征、无几何错误，可直接用于装配模拟、工程图导出或者3D打印样件验证，也可作为标准件库元素导入各类机械装配体中使用，大幅提升非标设备设计时的标准件调用效率。
