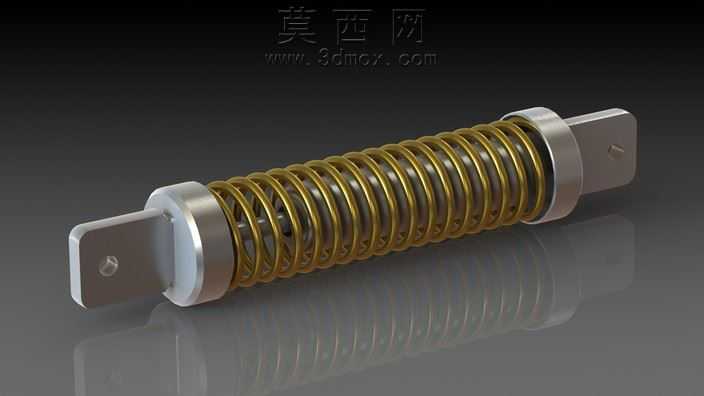

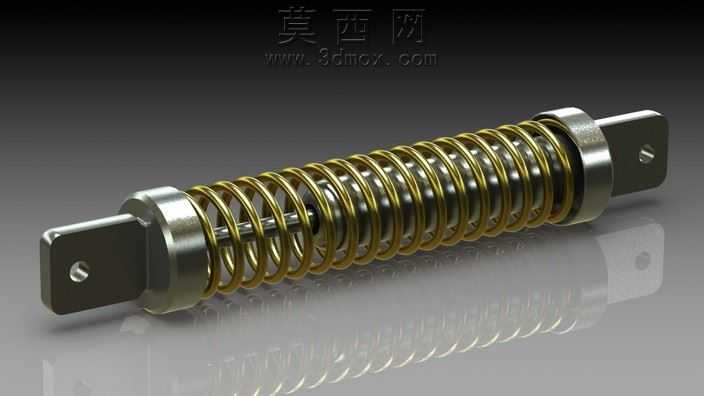

带安装座的缓冲螺旋弹簧悬架结构

本模型为带双侧安装座的螺旋弹簧缓冲悬架结构，采用三维参数化建模完成，整体结构对称规整，核心功能为实现轴向缓冲减震，适配各类需要弹性缓冲的机械连接场景。建模过程中首先完成中心导向杆的参数绘制，保证杆体的同轴度公差符合装配要求，两端的安装座采用带安装孔的平板式结构，建模时对安装孔的位置、孔径做了精准约束，确保安装时的定位精度，安装座与端部限位挡圈采用一体化结构设计，减少装配环节的零件数量。中间的螺旋弹簧采用螺旋扫描特征生成，严格按照弹簧的节距、线径、中径参数绘制，弹簧两端做了并圈磨平处理，保证弹簧受力时的端面贴合度，避免工作过程中出现偏载问题。渲染阶段采用金属材质体系，端部安装座与限位挡圈赋予磨砂不锈钢材质，调整粗糙度参数模拟金属哑光质感，弹簧部分采用黄铜金属材质，添加轻微的反射效果凸显金属光泽，中心导向杆采用亮面镀铬材质，与其他零件形成材质层次区分。场景搭建时采用渐变深灰背景，添加柔和的环境光与定向补光，在模型下方设置反射平面，模拟光滑展示台的倒影效果，提升模型的视觉表现力。结构设计上充分考虑了实际工况的受力需求，弹簧的预压行程、极限压缩量都做了合理预留，两端的安装座可直接通过螺栓与外部构件连接，无需额外设计转接件，整体结构紧凑，受力路径清晰，弹簧完全套设在中心导向杆外侧，工作过程中可避免弹簧出现径向弯曲失稳的问题，端部的限位挡圈可限制弹簧的最大压缩量，防止弹簧被压并导致失效。该模型可直接用于小型代步设备、自动化设备缓冲工位、精密仪器减震结构的设计参考，所有特征均保留参数化编辑属性，可根据实际使用需求调整弹簧参数、安装座尺寸，适配不同的载荷与安装空间要求。
