三串锂电池充放电管理保护板结构设计

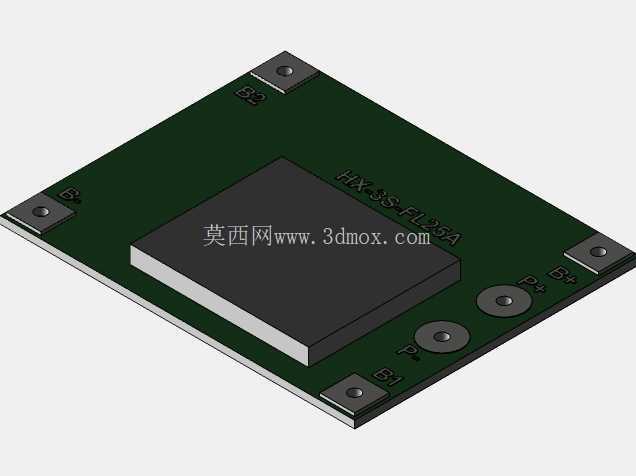

　　在便携储能、小型电动工具、户外手持检测设备这类依赖18650圆柱锂电池组供电的场景里，单节电池的充放电一致性、过流短路防护能力，直接决定整套供电系统的循环寿命与使用安全性，这款适配三芯18650电池组的管理模块，正是针对这类小容量串联锂电组的使用需求做的结构与功能整合设计。从实际落地的安装场景来看，模块采用56×45×4mm的薄型板卡结构，整体厚度控制在4mm，能够直接嵌入电池包的内部夹层，不需要额外预留过多的安装空间，板卡四个角预留的固定孔位，既可以通过绝缘螺丝直接锁附在电池组的塑料支架上，也能配合背胶完成快速固定，适配不同结构的电池仓安装边界，不会和电芯、外壳结构产生干涉。

　　功能设计层面，模块针对三串锂电组的每一节电芯都设置了独立的充电均衡通路，不会因为单节电芯的容量差异导致整组电池提前触发充放电截止阈值，日常使用中能把整组电池的容量利用率提升15%以上，同时内置的多重保护逻辑覆盖了过充、过放、过流、短路四类常见的电池故障场景：当单节电芯电压超过4.25V-4.5V的阈值区间时会自动切断充电回路，避免电芯过充鼓包；放电状态下电芯电压跌落至下限时会及时锁闭输出，防止电芯过放导致的容量不可逆衰减；输出端持续电流支持20-25A的工作范围，瞬时电流可承载35-40A的冲击，能够适配电动工具启动瞬间的大电流需求，短路触发时能在极短时间内切断回路，避免电芯过热引发安全隐患。

　　电路布局上，核心功率器件布置在板卡中心区域，远离板边的连接焊盘，大电流走线路径做了加宽处理，降低长时间大电流工作时的线路压降与发热，板卡表面的丝印清晰标注了每一节电芯的连接点位、充输出正负极位置，生产组装时不需要额外对照图纸就能快速完成接线，减少人工接线的错接概率。空载状态下模块自身的静态功耗控制在30uA级别，长时间静置存放时不会过度消耗电池组的剩余电量，按照常规的使用频率测算，整套模块的可靠工作寿命可以超过30000小时，能够覆盖绝大多数消费类、小型工业类锂电供电设备的全生命周期使用需求。

　　从结构适配性来看，这款模块的安装孔位间距、外接焊盘的排布尺寸，兼容市面上主流的三串18650电池支架规格，不需要对现有电池包的结构做开模修改就能直接替换使用，对于做小型锂电设备开发的结构工程师来说，在做电池包结构设计时，可以直接参考这款模块的外形尺寸预留安装位，不需要从零开始搭建保护电路的结构布局，能够大幅缩短产品的开发周期。实际选型应用时，需要注意模块的工作温度范围覆盖-40℃到50℃，既可以在常规室内场景使用，也能适配北方冬季户外低温环境下的设备供电需求，不会因为低温导致保护逻辑误触发。
