马夸特1901.1103翘板开关结构设计

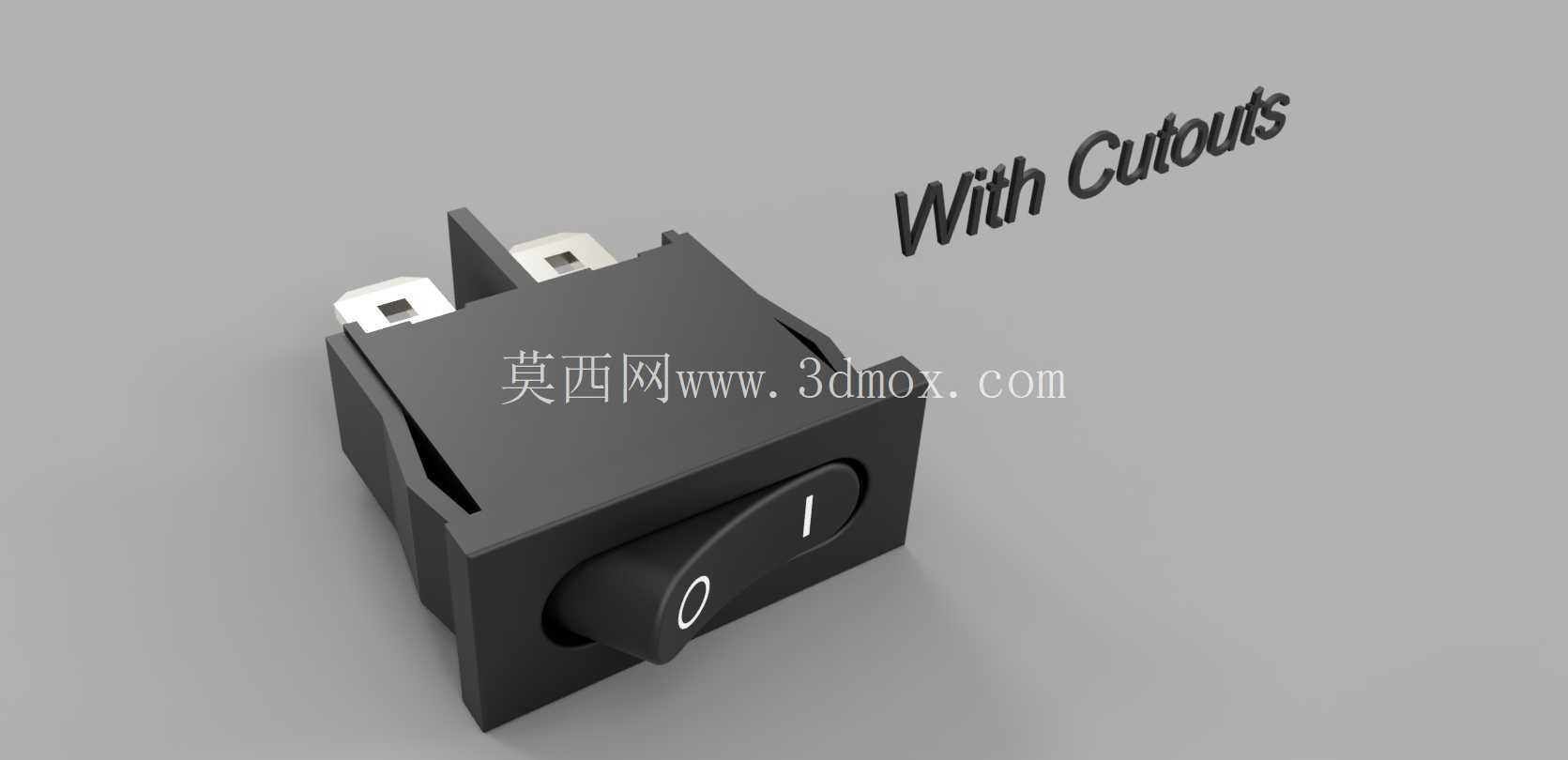

　　在低压电控回路的元器件选型与结构适配工作中，翘板开关是小功率通断控制场景里应用频次极高的基础元件，本次呈现的马夸特1901.1103开关结构，覆盖了常规带切口安装位的适配需求，同时提供了简化结构版本，可适配不同精度要求的整机装配场景。从实际应用场景来看，这类开关常被用于小型家电控制面板、桌面式工业测试仪器的电源通断、小型自动化设备的辅助功能切换回路，也可适配民用电器、车载附属电控单元的小电流通断需求，其额定通断能力可覆盖常规低压直流、交流小功率回路的使用要求，在频繁操作的工况下，翘板式的操作结构相比按钮式开关拥有更大的操作接触面积，操作人员无需精准对准操作点即可完成通断动作，戴薄型劳保手套操作时也能保证动作可靠性。从产品功能特性来看，该开关采用双引脚插装式接线结构，引脚为标准扁形快插端子，可直接适配行业通用的6.3mm规格插簧，接线过程无需焊接，装配时直接压接即可完成电气连接，大幅提升整机装配环节的作业效率；开关操作档位为两档自锁结构，翘板一端标注O位对应回路断开状态，另一端标注I位对应回路接通状态，档位切换时带有清晰的触感反馈，操作行程适中，不会出现行程过短导致的误触发，也不会因行程过长造成操作滞涩。

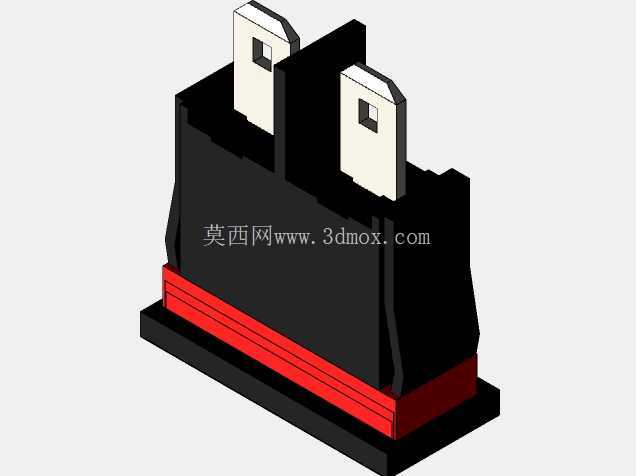

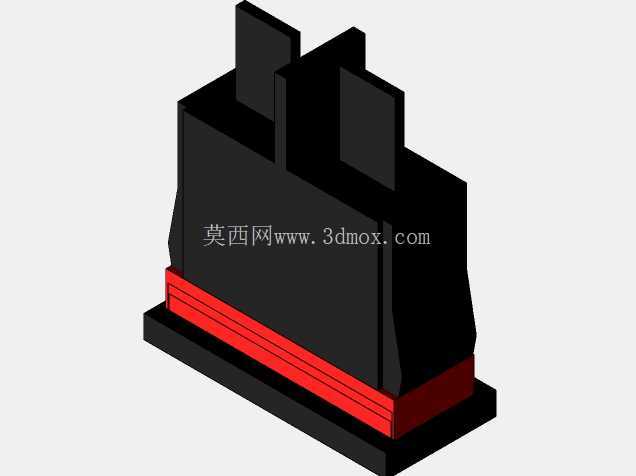

　　在设计思路层面，该开关的外壳采用卡扣式装配结构，无需额外螺丝固定即可实现上下壳体的紧密扣合，外壳预留的切口结构并非工艺瑕疵，而是为了适配特定安装面板的定位凸筋，装配时可直接将开关卡入对应开孔，配合切口与面板凸筋的咬合，避免开关在长期操作过程中出现转动、移位的问题；简化版本的模型在保留核心安装尺寸、操作结构、接线位尺寸的前提下，省略了内部触点、弹簧等细碎零件的细节特征，可用于整机布局阶段的快速装配干涉检查，减少大装配体下的模型运算负载，而全细节版本则完整还原了内部翘板、动触点、静触点、复位弹簧、定位弹片的所有结构，可用于开关本身的结构优化、逆向复刻或者教学演示场景。

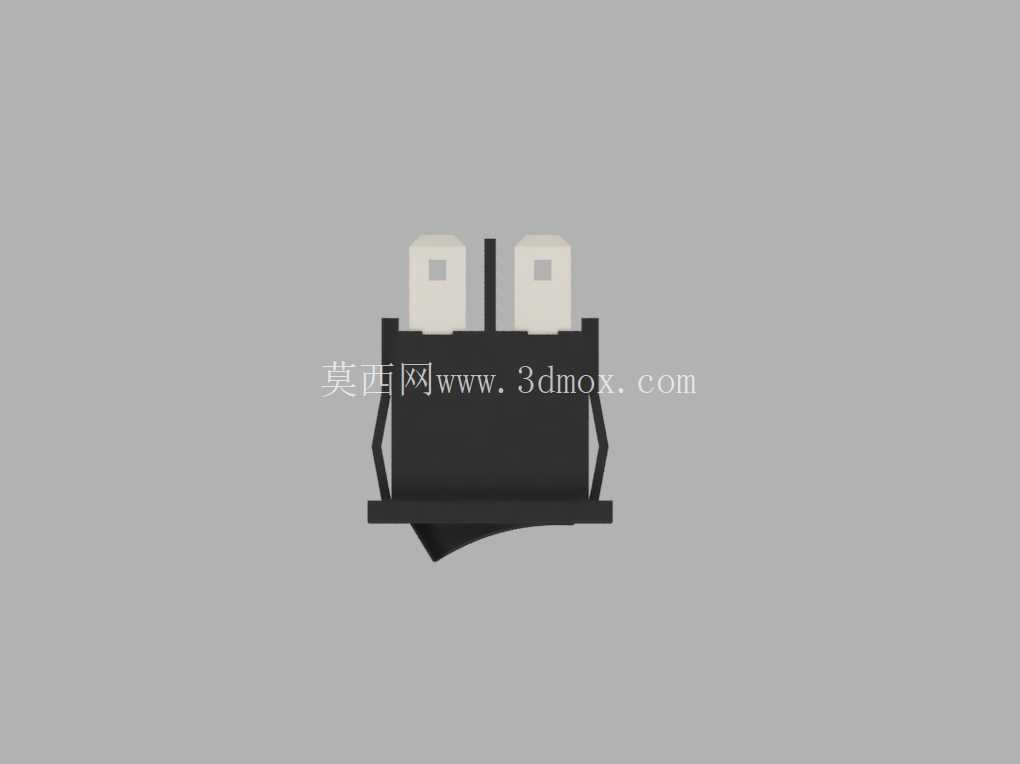

　　从外形尺寸与安装边界来看，该开关主体为方形嵌入式结构，安装面板开孔尺寸匹配行业通用的方形翘板开关开孔规格，开关本体插入面板后，前端操作翘板突出面板表面的高度控制在合理范围，不会因突出过多造成意外磕碰触发，也不会因突出量不足导致操作困难；开关后端的接线引脚伸出长度经过精准核算，既保证插簧压接后有足够的接触面积，也不会过多占用设备内部的走线空间，引脚间距符合安规要求，可避免接线后出现电气间隙不足的问题；开关本体的侧壁带有弹性卡扣，卡入面板开孔后可自动卡紧，无需额外加装固定螺母或者压片，进一步减少装配工序。

　　在实际结构设计工作中，选用这类开关时需要重点核对安装开孔的尺寸公差，若面板为钣金材质，需要考虑钣金厚度与开关卡扣的适配范围，若面板为塑料注塑件，则需要在开孔周边预留足够的支撑筋位，避免长期操作导致面板开孔处出现开裂变形；同时需要注意开关的操作力参数，该款开关的操作力处于适中区间，既不会因操作力过轻导致运输过程中震动误触发，也不会因操作力过重造成操作手感生涩；模型中还原的切口结构，在做面板设计时可对应设置定位凸台，实现开关的防呆装配，避免装配时出现开关方向装反、档位标识倒置的问题。对于三维建模从业者而言，还原这类开关结构时，需要重点保证安装位、接线位、操作位的尺寸精度，这些尺寸是直接影响整机装配的关键尺寸，而外壳表面的细微纹理、倒角等外观特征可根据实际使用场景做适当简化，若用于产品宣传渲染则需要保留外观细节，若用于整机装配干涉检查则可适当压缩细节特征，提升模型操作流畅度。
