通孔型DP3T三档位滑动开关结构设计

　　在消费电子、小型工控板卡、便携检测设备的电路设计场景里，多档位滑动开关是实现电路通路切换、功能模式选择的核心基础元件，这类元件的安装适配性、操作手感、档位定位精度，会直接影响整机组装效率与终端用户的操作体验。这款通孔版本的三档位滑动开关，在设计之初就瞄准了板卡直插焊接的通用安装需求，没有采用表贴封装的薄型结构，而是保留了足够的引脚长度与结构强度，适配波峰焊、手工补焊等多种焊接工艺场景，哪怕是小批量打样的手工组装场景，也能轻松完成焊接固定，不会出现表贴元件易偏移、焊接对位难度大的问题。从实际功能层面看，这款开关可实现三路独立电路的通断切换，也就是常说的DP3T/3P3T档位逻辑，拨杆滑动到不同档位时，内部的接触弹片会精准对应到不同的触点组，实现信号通路或者供电通路的稳定切换，相比拨动力度更轻的薄膜开关，这类滑动开关的档位阻尼感更清晰，用户操作时能通过手感明确感知档位是否到位，不会出现虚位导致的电路接触不良问题，很适合用在需要频繁切换工作模式的手持设备、小型测试仪器上。

　　设计过程中，首先确定的是15mm×6mm的外形安装边界，这个尺寸是在统计了市面主流小型板卡的安装预留空间、同类型开关的通用安装尺寸后敲定的，既不会因为体积过大占用过多PCB板上的布线空间，也不会因为尺寸太小导致拨杆操作难度上升，手指推动拨杆时能有足够的接触面积，操作时不会出现打滑的情况。结构上采用了外壳与基座嵌合的装配方式，外壳选用耐磨的工程塑料材质，表面做了细微的磨砂处理，既能提升结构的整体强度，避免组装或者使用过程中外壳开裂，也能减少外观面的划痕残留；内部的接触弹片采用高弹性的铜合金材质，表面做了镀镍处理，既保证了多次滑动后的接触弹性，不会因为长期使用出现弹片疲劳导致的接触电阻上升，也能提升触点的抗氧化能力，延长开关的实际使用寿命。

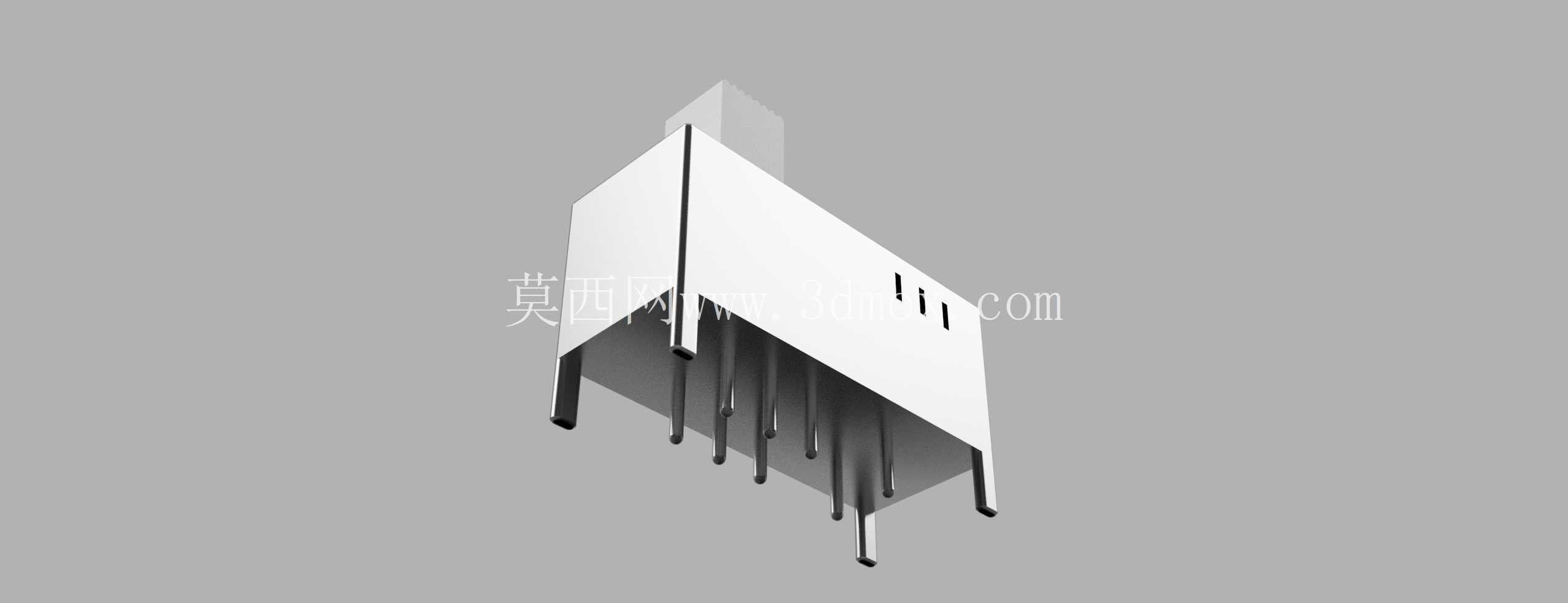

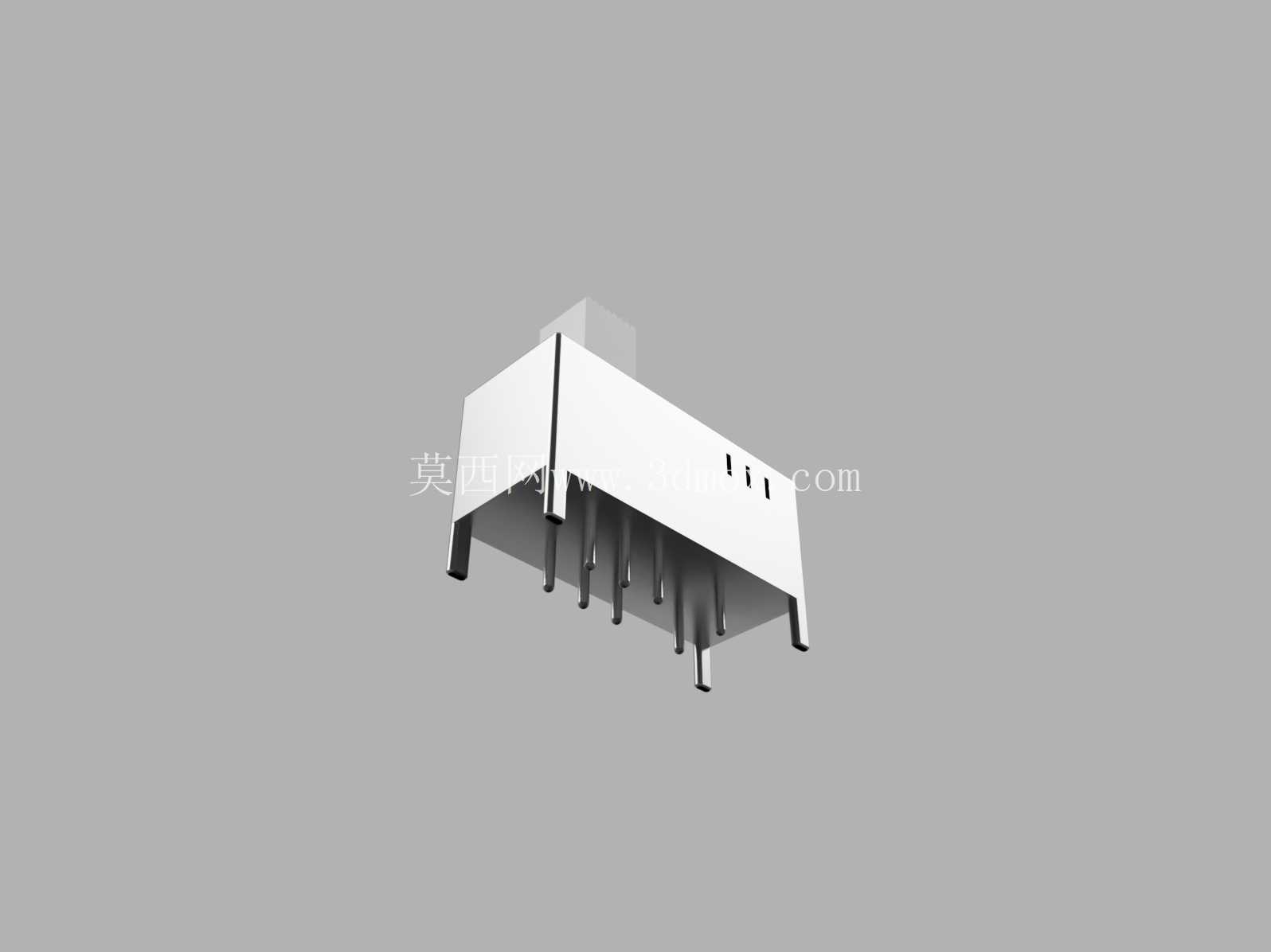

　　安装引脚的位置做了等间距排布，引脚直径与通孔安装的标准焊盘孔径匹配，焊接时焊锡能顺着引脚与孔壁的间隙充分浸润，形成牢固的焊接点，哪怕设备在运输或者使用过程中出现轻微的振动，也不会出现引脚脱焊的问题。拨杆的滑动行程做了精准的限位设计，每个档位之间的滑动距离一致，内部的定位凸点与弹片的配合间隙经过反复调整，既保证拨杆滑动时不会出现卡滞，也能在每个档位位置形成清晰的到位反馈，不会因为轻微的外力触碰就出现档位偏移。

　　在实际选型应用中，这类滑动开关常被用在小型音频设备的输入源切换、便携检测仪器的量程切换、小型控制板的功能模式选择场景中，15mm×6mm的尺寸可以直接适配多数通用PCB的安装位，不需要额外修改板卡的开孔设计，对于结构设计人员来说，在做整机布局时，只需要在PCB对应位置预留出匹配的通孔焊盘，在外壳对应位置开出拨杆的滑动槽即可，不需要为开关的安装设计复杂的固定结构，能有效缩短产品的结构设计周期。开关的整体高度也做了控制，安装到PCB板上之后，不会因为元件高度过高导致外壳装配出现干涉，对于内部空间紧凑的便携设备来说，这个尺寸优势尤为明显，不需要为了避让开关额外增加整机的厚度。内部的触点排布做了绝缘隔离设计，不同通路的触点之间预留了足够的爬电距离，哪怕是在低压直流的电路场景中，也不会出现不同通路之间的信号串扰问题，能保证电路切换的稳定性。拨杆的伸出长度也经过优化，既保证外壳装配后拨杆能露出足够的操作长度，也不会因为伸出过长导致外力误碰时损坏开关内部结构，日常使用中哪怕是不小心碰到拨杆，也需要施加足够的拨动力度才能切换档位，能有效避免误操作带来的设备工作异常。
