大众ID系列车用动力电池包模块结构

　　在新能源汽车三电系统的结构开发环节，动力电池模块作为整车能量存储的核心载体，其结构合理性直接决定了整包的空间利用率、装配效率与运行可靠性，本次拆解建模的大众ID系列车用电池模块，是基于量产车实物逆向测绘完成的结构数模，覆盖了模块从单体排布到外部接口的全部结构细节，能够为同类型车用动力电池的结构设计、改装适配、教学演示提供精准的三维参考。

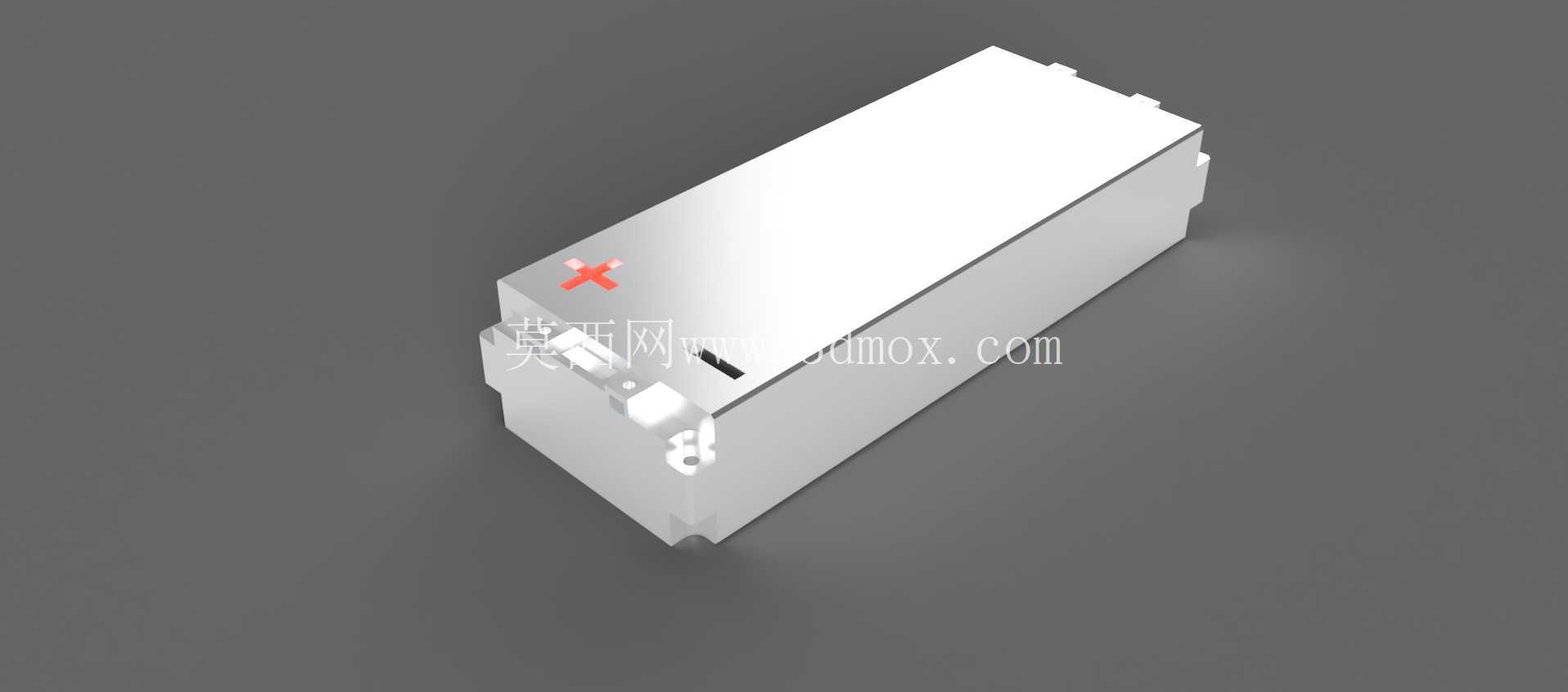

　　从实际装车场景来看，这类电池模块主要应用于大众MEB平台的纯电车型，承担着存储高压电能、为整车驱动系统及高压附件供电的核心功能，模块本身的结构设计需要同时满足电芯固定、热管理适配、高压绝缘、机械防护多重要求。在逆向建模的过程中，首先对模块的整体外形边界进行了精准测绘，模块整体采用长方体规整构型，外部壳体采用高强度冲压金属材质，表面做了绝缘防腐处理，壳体边缘设置了多处定位凸台与安装孔位，能够直接与电池包内部的安装梁进行匹配，安装孔位的位置度公差控制在±0.2mm以内，确保装车时模块能够快速定位，避免装配过程中出现应力集中的问题。

　　模块的功能特性设计围绕车用场景的严苛要求展开，壳体顶部设置了高压输出接插件的安装位与低压采样线束的走线槽，走线槽采用内嵌式设计，能够避免线束在整包装配过程中被挤压破损，同时高压接插件的周边设置了绝缘防护凸台，即使在整车发生小幅振动的工况下，也能保证高压部位与周边金属结构的绝缘间隙满足安全规范。模块的电芯排布采用卧式层叠结构，这种排布方式能够在有限的包内空间内最大化提升电芯的装载量，同时电芯与壳体之间预留了均匀的间隙，用于填充导热结构胶，既能够固定电芯位置，抵御整车行驶过程中的冲击振动，也能够将电芯工作过程中产生的热量均匀传导到壳体表面，再通过整包的液冷板带走热量，保证电芯工作温度的一致性。

　　在设计思路的还原过程中可以发现，该模块的结构充分考虑了量产装配的工艺性，壳体采用分体式拼接结构，上盖与下壳体之间采用螺栓连接加密封胶条的密封方案，密封胶条的安装槽设置在壳体的合模面位置，压缩量控制在30%左右，能够达到IP67的防护等级，避免车辆行驶过程中涉水、灰尘进入模块内部引发绝缘故障。模块的端部设置了专门的泄压阀安装位，当模块内部因为电芯异常出现压力升高的情况时，泄压阀能够及时开启释放内部压力，避免模块发生爆裂，提升整车的被动安全性能。

　　从安装边界来看，模块的整体长度、宽度、高度尺寸完全匹配MEB平台电池包的内部模组安装空间，相邻模块之间可以通过端部的连接铜排进行高压串联，铜排的连接位置设置了绝缘防护盖，能够避免装配过程中误触高压部位，同时低压采样线束的接插件采用统一的标准接口，能够直接与整包的BMS从板进行对接，减少线束的定制化成本。对于从事电动车改装、电池包结构设计、职业院校新能源教学的从业者来说，这个数模能够直观展示量产车动力电池模块的结构设计逻辑，帮助设计者理解车用电池模块在机械防护、电安全、热管理多维度的设计平衡，在进行同类产品设计时，可以参考其安装孔位的布置逻辑、接插件的位置选择、密封结构的设计方式，减少设计过程中的试错成本，同时在进行电池包改装适配时，也可以基于该数模的边界尺寸进行安装空间的校核，避免出现装配干涉的问题。

　　值得注意的是，这类量产级别的电池模块结构，在细节处做了很多面向长期使用可靠性的设计，比如壳体的边角位置都做了圆角过渡处理，避免应力集中导致的壳体开裂，安装孔位的周边都做了加强筋结构，提升安装点的结构强度，在整车经历10年以上的振动疲劳工况后，安装点也不会出现开裂松动的问题。同时模块的重量分布经过了优化，重心位于模块的几何中心位置，在整包装配过程中能够方便机械手进行抓取定位，提升量产线的装配效率。
