高细节AA干电池外观结构三维数字模型

　　日常做消费电子结构设计、手持设备样机开发的时候，AA电池的结构匹配是绕不开的环节，很多便携测量仪器、小型工控手持终端、民用消费类数码配件的电池仓设计，都需要精准的AA电池三维数据做干涉校验，避免开模后出现电池装不进、触点接触不良、仓盖扣合错位这类低级问题。这次做的AA电池模型，完全参照市面主流量产碱性AA电池的实际尺寸做1:1还原，没有做艺术化夸张处理，所有结构细节都对应实物的生产工艺特征，不管是做电池仓的结构限位设计，还是做产品渲染的场景素材，都能直接复用，不用再反复调整尺寸比例。

　　从实际应用场景来看，AA电池作为全球通用的标准化圆柱电池，覆盖的设备范围极广，小到家用遥控器、无线鼠标、儿童玩具，大到工业现场用的便携式测温仪、手持气体检测仪、小型数字万用表，都采用AA电池作为供电方案，这类设备的结构设计阶段，电池仓的尺寸公差、触点位置、防反装结构都需要和真实电池的外形完全匹配，要是模型尺寸有偏差，后续开模试产的时候很容易出现批量性的结构问题，比如电池正极凸起高度不够导致触点压合不实，设备受震动就断电，或者电池负极平面的尺寸公差没留够，装入的时候卡滞，用户更换电池体验极差。

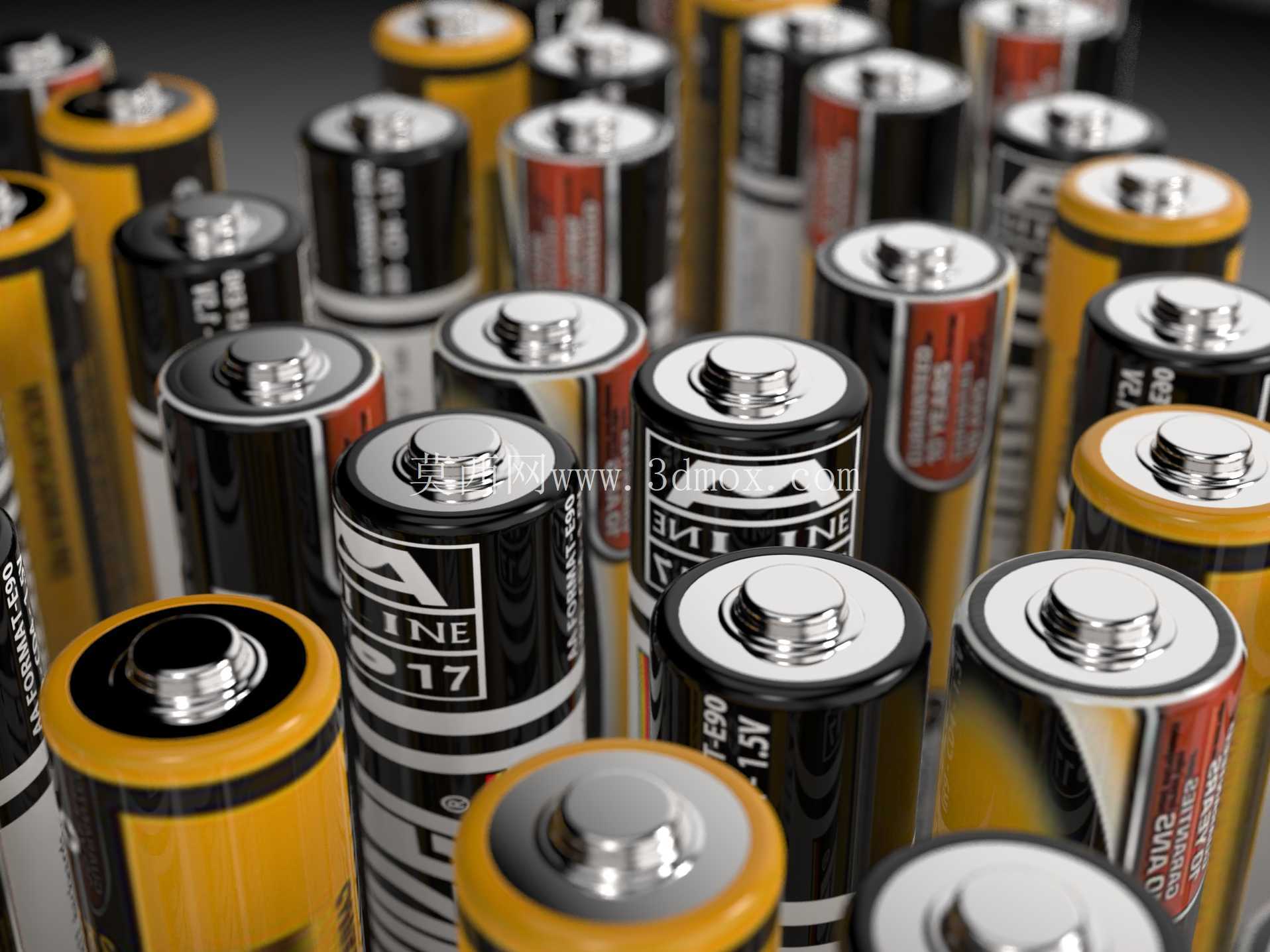

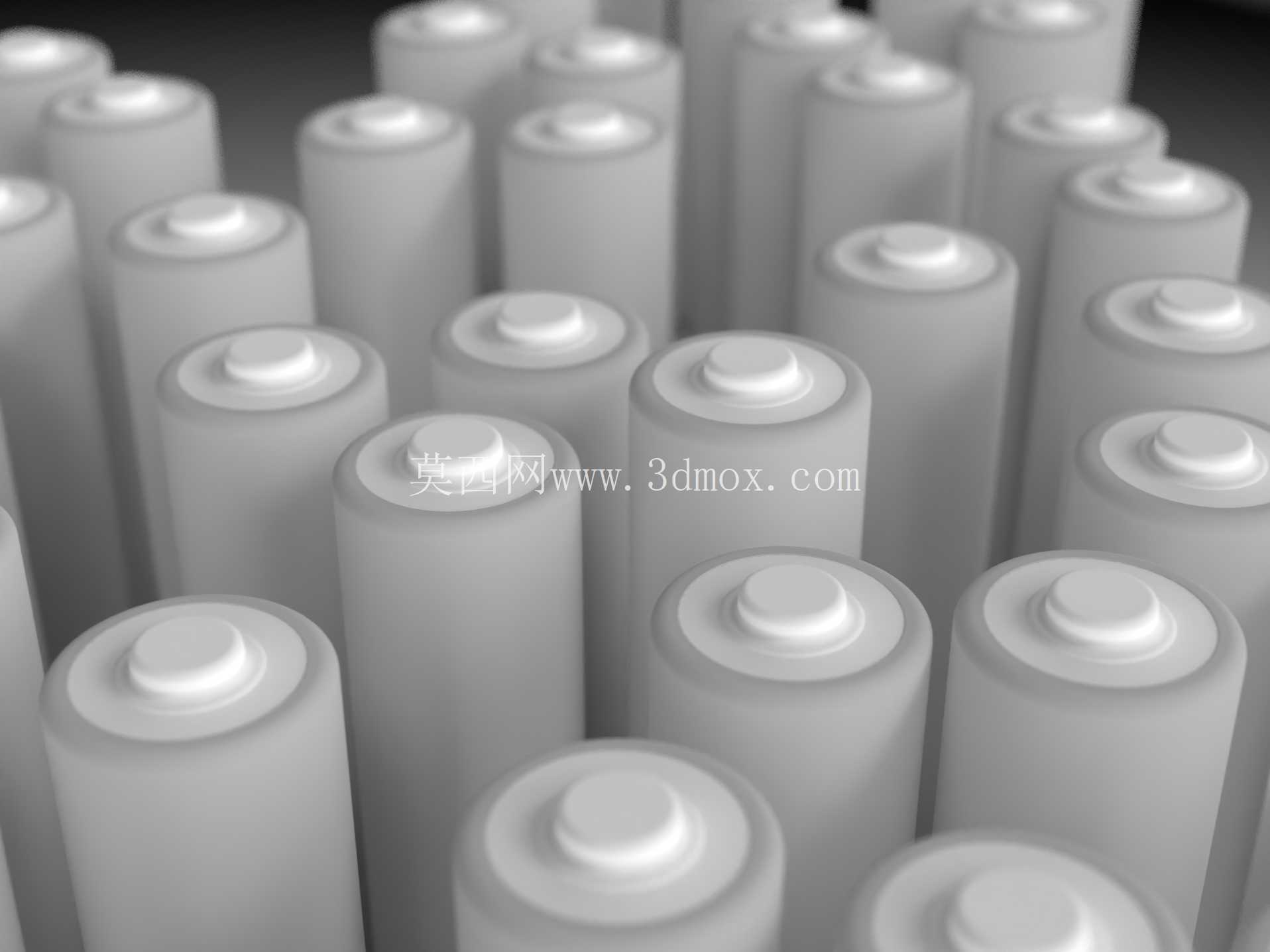

　　模型的结构细节完全还原量产电池的真实特征，正极部分的金属凸起帽做了精准的弧度还原，凸起高度、帽沿的压边宽度都和实物一致，正极帽和电池钢壳的衔接处做了卷边结构的细节还原，不是简单的圆柱拼接；电池主体的钢壳部分还原了真实的拉丝金属质感，外表面的标签区域做了轻微的凹陷处理，对应真实电池标签包裹后的厚度差，不会出现标签和钢壳齐平的失真问题；负极部分的金属底盖做了平整化处理，同时还原了底盖和钢壳衔接处的压合凹槽，负极表面的细微冲压纹理也做了对应表现，渲染的时候能呈现出真实的金属反光质感。

　　设计思路上完全从工程实用角度出发，没有为了视觉效果添加多余的装饰结构，所有特征都服务于结构校验和场景渲染两个核心用途。做结构校验的时候，可以直接把模型导入装配体，模拟电池装入电池仓的全过程，检查仓体的内径是否留够了合理的安装间隙——一般AA电池的标称直径是14.5mm，电池仓内径通常要留0.2-0.3mm的间隙方便装入，模型的直径严格控制在14.5mm的标准尺寸，长度控制在50.5mm的标准长度，和IEC规定的R6电池尺寸规范完全一致，不会出现尺寸偏差导致的干涉误判。同时模型的正负极位置做了明确的基准参考，设计电池触点的时候，可以直接以模型的正负极表面为基准，计算弹片的压缩量，保证触点接触压力在合理范围内，既不会因为压力过大导致电池装入困难，也不会因为压力过小导致接触电阻过大、设备供电不稳定。

　　安装边界的参考价值也很高，很多带电池仓的设备在做整体布局的时候，需要考虑电池装入后的周边空间余量，比如电池仓和PCB板的距离、和设备外壳的壁厚关系，这个模型可以直接作为空间占位参考，在整机布局阶段就把电池的占用空间预留出来，避免后续结构调整的时候出现元器件和电池干涉的问题。另外模型的外观细节足够丰富，做产品宣传渲染、爆炸图制作的时候，不需要再额外做外观处理，直接赋予对应的材质就能出效果，钢壳的金属材质、标签的纸质覆膜材质、正负极的镀镍金属材质都做了分层处理，调整材质参数的时候可以快速选中对应部分，不用重新拆分面。

　　很多工程师在做小型手持设备设计的时候，经常会随便找个圆柱代替AA电池做布局，等到试产的时候才发现尺寸不对，要么电池放不进去，要么仓体留的空间太大，电池在里面晃动导致接触不良，这个模型完全规避了这类问题，所有尺寸都经过实物对标，结构细节完全符合量产电池的真实特征，不管是做结构设计的干涉校验，还是做渲染场景的素材搭建，都能满足实际工程需求。另外在做电池相关的周边配件设计时，比如电池收纳盒、电池充电器的接触槽，也可以用这个模型做匹配校验，检查槽位的弧度、卡位的高度是否合理，确保电池放入后不会松脱，充电触点能准确对准正负极。
