树莓派铝制针肋散热片结构设计

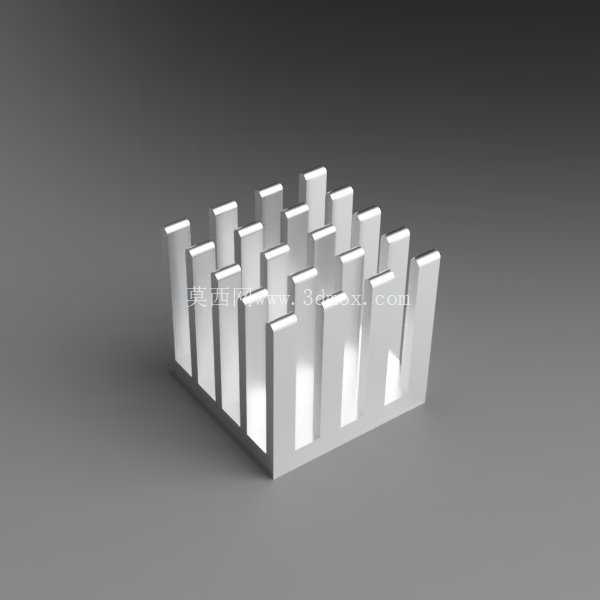

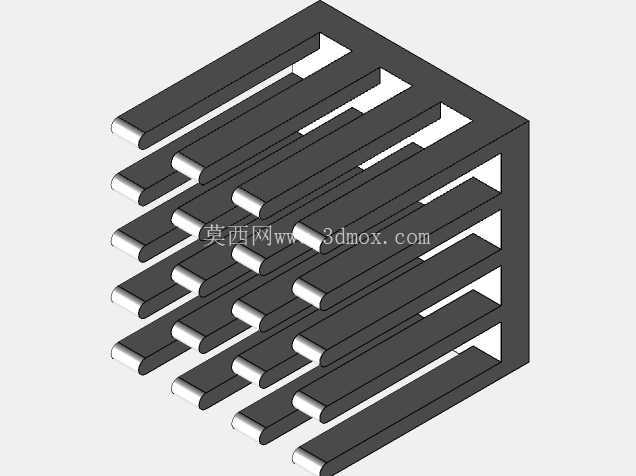

　　单板计算机在嵌入式开发、边缘计算节点、小型工控终端、教学实验平台以及物联网网关中的部署密度逐年提升，这类板卡的主处理器在持续高负载运算、视频解码或多路数据采集工况下，热量集中在芯片封装顶面，若仅依靠PCB自然对流，芯片结温容易逼近降频阈值，直接影响长时间运行的稳定性。针对紧凑型单板计算机的散热需求，这款铝制散热件采用方正基座加阵列直立肋片的构型，整体占用边界控制在15mm×15mm见方，高度同样维持在15mm量级，专门适配板卡上方空间局促、无法加装风扇的安装场景。

　　从热设计思路看，该散热件没有采用复杂的铲齿或焊接工艺，而是以一体成型的方式在基座上方排布多道平行直立肋条，肋条之间保留均匀的空气流道。基座底面为平整贴合面，用于与处理器封装顶面接触，实际装配时通常配合导热垫或薄层导热硅脂填充微观间隙，降低界面接触热阻。芯片产生的热量通过传导进入铝基座，再沿肋片向上、向两侧扩散，肋片表面与周围空气形成自然对流，热空气沿肋片间隙上升并带走热量，周围冷空气从侧部补充，形成无需外部动力的被动散热循环。

　　肋片的布置并非简单等宽实体块，而是在有限投影面积内交错形成多组竖向通道，既保证肋片有足够高度来扩展换热面积，又避免肋片过密导致流道阻力增大、空气难以穿透。对于树莓派这类开放式板卡，散热片周围没有密闭机箱约束时，自然对流能够沿竖直方向顺畅发展；即使装入小型塑料外壳，只要壳体保留通风开孔，肋片阵列仍可利用烟囱效应强化空气流动。铝材的选择兼顾了导热能力与重量控制，密度较低使得散热片对PCB板和芯片封装的机械压力很小，不会因长期振动或搬运造成焊点受力异常。

　　安装边界方面，15mm×15mm的底面尺寸对应树莓派3代与4代主处理器的热扩散区域，基座边缘不会明显侵占周边内存芯片、电源管理电路或排针的位置。15mm的整体高度也考虑了板卡上方外壳内壁、GPIO排线以及摄像头软排线的走线空间，装配后不易与外壳发生干涉。对于结构工程师而言，在把该散热件纳入整机三维布局时，需要重点核对芯片封装中心点与散热片基座中心的重合度，确认底面完全覆盖发热区域；同时在散热片周围预留侧向进风通道，避免被电池、线束或金属支架贴死，导致肋片间空气无法流通。

　　在实际应用中，这类被动散热片适合对噪声敏感的实验室环境、长期无人值守的边缘网关、教学演示装置以及低功耗工控节点。相比带风扇方案，它没有旋转轴承、供电接线和额外功耗，不存在风扇失效导致过热的风险；相比整块厚重铝块，阵列肋片在相同重量下提供了更大的有效换热面积，也更利于三维打印或机加工方案的快速验证。建模时可将散热件拆分为基座与肋片阵列两个特征层级：先完成方形基座及底面贴合区域，再按流道间距阵列肋条，最后对顶部棱边和根部过渡进行细化，保证热传导路径上没有突兀截面。肋根与基座交接处保留适当圆角或连续过渡，既有利于减少加工应力集中，也能避免热量在根部截面突变处形成瓶颈。

　　若用于整机热仿真，可将芯片功耗以面热源形式施加在基座底面，重点观察肋片表面温度分布、流道内空气流速以及芯片结温余量；在环境温度较高或板卡持续满负载的场合，还可通过微调肋片间距、增加表面黑化处理或优化外壳通风口位置进一步提升散热能力。整体而言，该散热件以极小的空间占用和简洁的一体结构，把传导、扩展换热面积与自然对流三条热路径结合在一起，为紧凑型单板计算机提供了可靠的被动热管理方案。
