Tele电吉他控制板带旋钮拨档

　　这套Tele款式电吉他控制板，是面向电吉他整琴装配、改装替换场景做的结构件三维数模，核心作用是承载电吉他的音色调节旋钮、档位切换开关，把琴身腔体内部的电位器、切换开关、接线端子全部规整固定在金属面板上，外露的操作件直接对应演奏时的音量、音色调节与拾音器档位切换，是Tele型电吉他琴身正面最核心的操作承载部件。

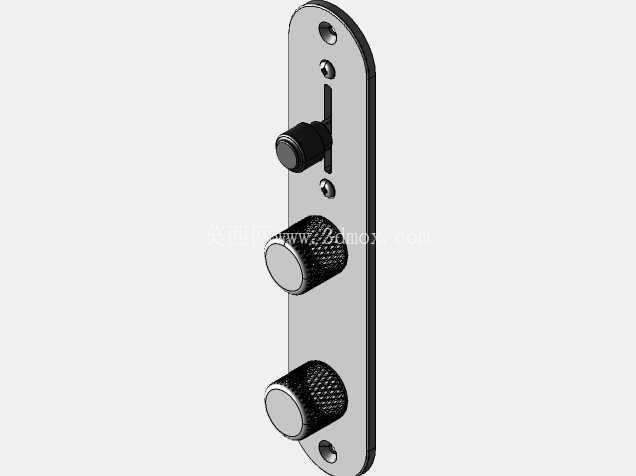

　　从实际装配边界来看，这块控制板整体为长条形圆角金属面板，总长度保留了标准Tele款控制板的159.26mm，也就是常规6.27英寸的原厂尺寸，面板宽度调整为32mm，适配市面上绝大多数第三方Tele款琴身的预制安装槽——原厂Fender Tele的原配控制板宽度普遍在31.75mm左右，不少副厂琴身开槽会做到32mm，这个尺寸刚好可以同时兼容原厂槽宽和副厂加宽槽，不会出现面板卡不进槽、或者装入后左右旷量过大的问题。面板两端预留了沉头安装孔，装配时用两颗沉头螺丝直接锁附在琴身正面的预制柱位上，沉孔深度做了适配，螺丝锁完之后顶面和面板完全齐平，不会凸起刮蹭演奏时搭在面板上的手掌。

　　面板上的操作件布局完全遵循经典Tele的操作逻辑：靠近琴桥方向布置两个滚花旋钮，分别对应总音量控制、音色电容调节，旋钮外圈做了细密的网纹滚花，演奏时哪怕手上有汗，指尖转动也不会打滑；靠近琴颈方向的长槽内布置拨档式拾音器切换开关，拨杆外露长度刚好高出面板10mm左右，演奏时用小指或者拨片侧面就可以快速拨动切换，不需要刻意抬手调整姿势。旋钮下方对应的电位器轴孔、开关安装位都在面板背面做了定位凸台，装配时电位器的螺纹轴穿过面板孔，背面用锁紧螺母固定，开关直接卡入面板背面的卡槽，不需要额外打胶或者做辅助定位，装配效率很高。

　　设计过程中特意针对常见的改装痛点做了结构优化：常规CTS规格电位器的轴径是8英寸也就是9.525mm，不少第三方复刻控制板的开孔要么偏小电位器穿不过去，要么偏大装好之后旋钮晃动，这套数模里的轴孔严格按照CTS电位器的安装尺寸做了配合公差，孔边预留了0.1mm的装配间隙，既可以轻松穿入电位器轴，锁紧螺母之后也不会出现径向窜动。面板上所有组件的相对位置完全没有改动经典Tele的操作间距，两个旋钮的中心距、旋钮到拨档槽的距离都和原厂量产件保持一致，习惯了Tele操作手感的乐手更换之后不会有任何操作违和感。面板的四个角都做了R3的圆角过渡，边缘做了0.5mm的倒角，没有锐边，装入琴身之后和琴身漆面的贴合缝隙均匀，不会出现边缘割手、或者硌伤琴身漆面的问题。

　　从实际使用场景来看，这套控制板既可以给全新制作的Tele款电吉他做整琴装配，也可以给老款Tele做故障替换——老琴长期使用之后金属面板容易氧化划痕、电位器孔位滑牙，直接替换整块控制板就可以完成翻新，不需要在琴身上重新开槽打孔。数模里把面板、两个旋钮、拨档开关的外露拨杆都做了独立的实体拆分，结构工程师做二次改装的时候，可以直接在现有数模基础上修改面板配色、更换旋钮样式、调整开孔位置，比如加装额外的提拉开关、拓展更多音色档位，不需要从零开始测绘复刻。面板背面的走线空间也做了预留，电位器接线、拾音器信号线、输出插孔的连线都可以在面板和琴身腔体之间的空隙里规整排布，不会出现线材被面板压住、转动旋钮的时候磨破线皮的隐患。
