行星齿轮减速机内部传动结构三维设计

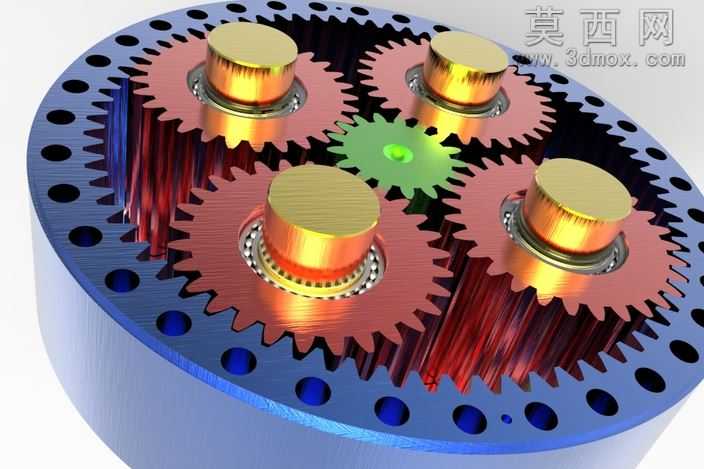

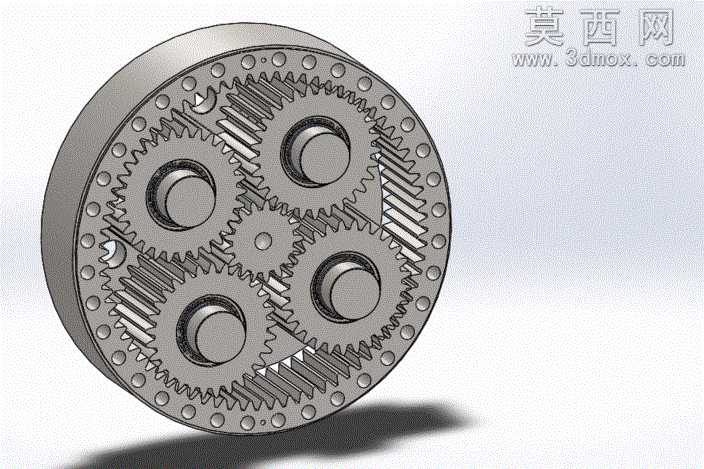

本作品为行星齿轮减速机的三维结构设计模型，建模阶段严格遵循行星轮系的传动设计规范，以中心太阳轮为输入核心，均匀排布四个行星轮作为动力传递的中间构件，外侧匹配固定内齿圈形成完整的NGW型行星传动结构，所有齿轮的齿形参数、模数、压力角均按照通用减速设备的设计标准设定，保证传动比计算准确、啮合间隙合理。建模过程中对行星轮的安装销轴、端盖定位孔、壳体连接螺栓孔等细节结构逐一还原，每一处装配位置都预留了合理的公差间隙，可直接用于装配干涉校验与传动运动仿真。材质设置上，针对不同构件的功能属性匹配对应金属材质：齿轮传动部件采用高强度合金钢材质，表面做调质处理质感呈现，还原金属零件的哑光金属光泽与细微加工纹理；壳体端盖采用铸铁材质，表面做喷塑处理的粗糙质感区分，连接销轴采用表面淬火的光亮金属质感，不同材质的粗糙度、反光度参数经过反复调试，渲染后能够清晰区分不同功能的构件，直观展示内部传动层级。渲染阶段采用柔和的工业产品打光方案，主光源从斜上方投射形成自然的结构阴影，辅助光源补光消除暗部死黑，能够清晰展现每一组齿轮的啮合状态、行星轮的排布位置以及壳体的连接结构，整体视觉效果专业清晰。设计思路上围绕行星减速机体积小、传动比大、承载能力强的核心优势展开，结构排布紧凑合理，在有限的壳体内腔空间中完成多级减速传动的结构布局，既保证了动力传递的平稳性，也兼顾了装配维护的便利性，可用于减速机产品的结构展示、教学演示、设计参考等场景，能够直观呈现行星减速机构的工作原理与内部构造。
