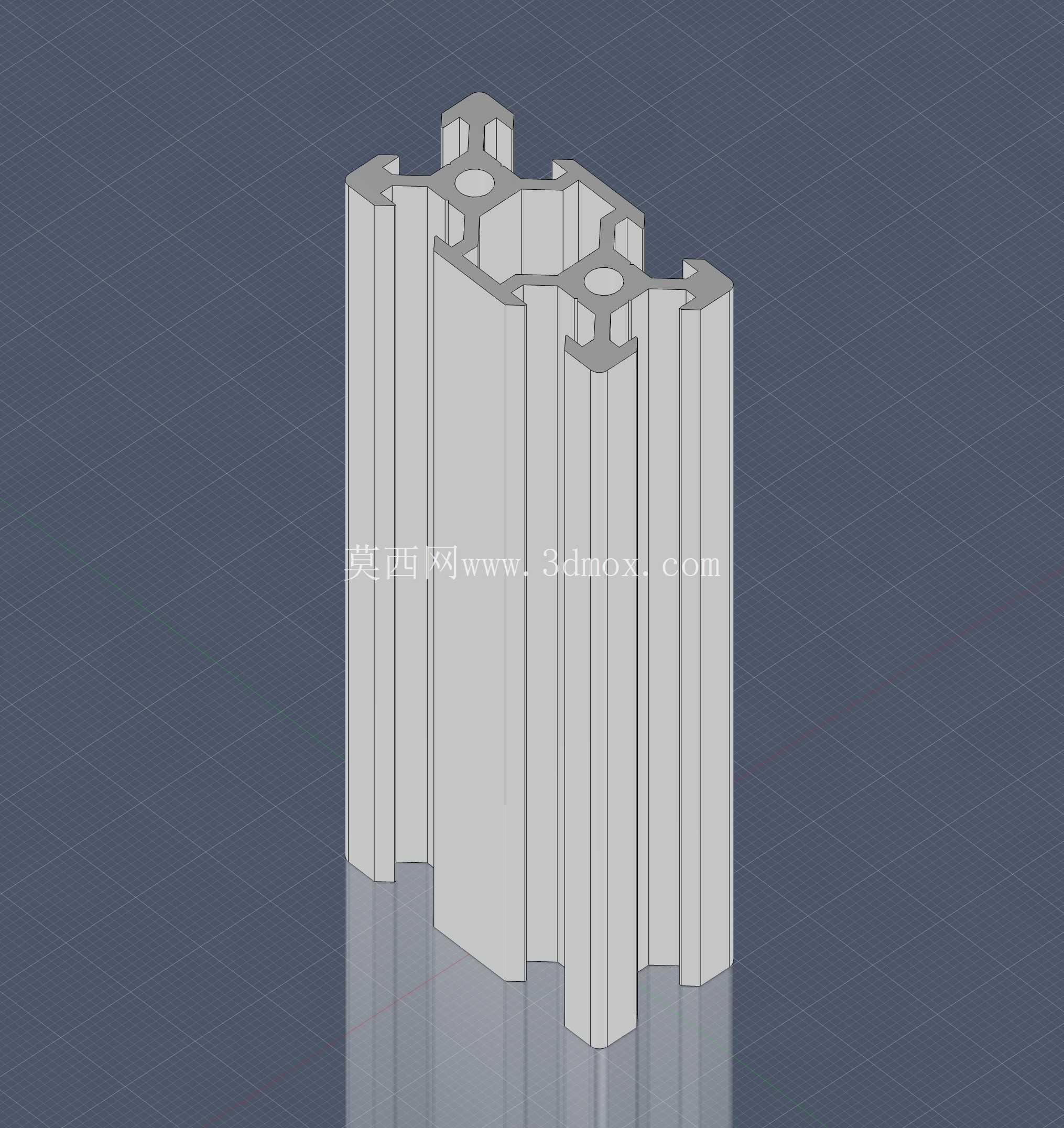

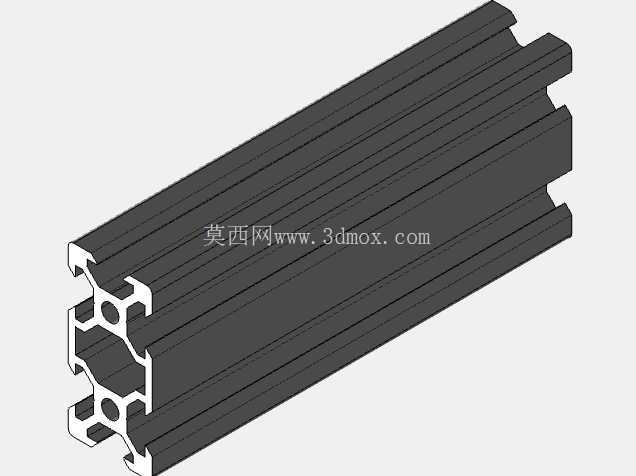

20x40V型槽铝挤压直线导轨型材

　　这款20×40规格的V型槽直线导轨型材，面向轻载直线运动机构与模块化设备框架的组合使用场景，在3C检测工位、小型包装线导向单元、实验室自动化操作台、3D打印运动轴、桌面型分拣设备里都能见到同类截面的应用。它不是单纯的承重型材，而是把框架支撑和直线导向功能整合在同一根铝挤压截面上：外侧保留标准铝型材的T型槽安装面，可直接嵌入滑块螺母、角件、封板，中部和端部的V型槽则作为滚轮导向轨道，让带V型轮的滑动座沿型材长度方向平稳运行，省去了额外加装外置直线导轨的装配工序。

　　从截面设计逻辑来看，20mm×40mm的外轮廓属于窄幅长条形布局，40mm方向作为承载高度，能在侧向受力时提供更好的抗弯截面模量；20mm的宽度则适合安装在设备侧边、横梁内侧或者空间紧凑的竖直导向位置。型材内部布置了多道加强筋与中空腔室，既控制铝挤压成型后的整体重量，又避免长跨距布置时出现明显挠曲。V型槽的槽口角度、槽底圆角和两侧支撑壁厚度都按滚轮接触受力设计，滚轮在槽内滚动时接触线贴合均匀，长期往复运动后不易出现局部压痕或槽口变形。

　　实际选型时，首先要确认安装边界：型材端面可采用端面连接板与设备底板锁附，侧面T型槽用于固定传感器支架、拖链槽、防护罩或限位开关。若作为水平运动轴使用，两支承点间距不宜单纯按型材最大长度拉开，需要结合滑动座负载、运动速度和加速度校核挠度；轻载视觉检测滑台通常取较短支撑跨距，保证相机取像时不产生抖动。若用于竖直导向，则要重点考虑滑动座自重和外置负载对V型轮预紧的影响，安装时通过偏心轮调整滚轮与V型槽的配合间隙，既不能过紧造成滚动阻力增大，也不能过松导致运动过程中出现窜动。

　　这种型材的优势在于装配开放性。传统圆导轨或方导轨需要单独加工安装基面、对齐平行度，再用螺钉压紧；V型槽铝挤压型材将导向面通过挤压工艺一次成型，截面上的安装槽同时承担结构连接功能，搭建样机时可以快速裁切所需长度，在端面攻丝或通过隐藏式连接件拼接成龙门架、十字滑台、防护栏兼导向架。对于非标自动化设备开发阶段来说，这种结构能减少机加工件数量，降低改版成本，调整行程时只需更换不同长度的型材并重新布置限位。

　　从受力路径分析，滑动座受到的垂直载荷通过V型轮传递到V型槽斜面，再由槽口两侧壁分散到型材主体筋位；侧向载荷则由成对布置的滚轮抵消，避免滑动座在运动中偏摆。型材中间的空腔还可用于走线、布置气管或安装嵌入式磁条，配合磁栅读数头实现位置反馈；若设备需要防尘，可在外侧槽口安装透明盖板或毛刷，使运动区域与加工碎屑、喷雾环境隔离。

　　建模时需要重点还原截面的真实壁厚、槽口宽度、V型斜面角度以及端部连接关系。长度方向可按参数化方式控制，便于在不同行程方案中快速替换；装配模型中应预留滚轮、滑块螺母、端板、限位块和紧固件的空间，尤其要注意V型轮中心距与型材槽口的匹配，避免运动干涉。对于框架兼导轨的复合结构，还应在三维布置中检查拖链弯曲半径、传感器检测距离和维修拆卸空间，确保型材不仅能完成导向，还能作为设备基础骨架参与整体装配。
