50×100规格工业铝挤压型材框架构件

　　这套50×100截面的铝挤压型材，最初是为一套新开发的数控系统外围框架做的简短轮廓建模，实际落地时却覆盖了远比单一框架更广的装配场景。做结构的人都清楚，数控设备的外围护、走线架、操作站支撑这类部位，对型材的抗弯刚度和拼接灵活性要求很高，而50×100这种长边加宽的截面，恰好把承载方向的截面惯性矩做足了——沿100mm边长方向布置时，悬臂挂载操作面板、排布拖链线槽，挠度控制比常规50×50方管型材稳得多。

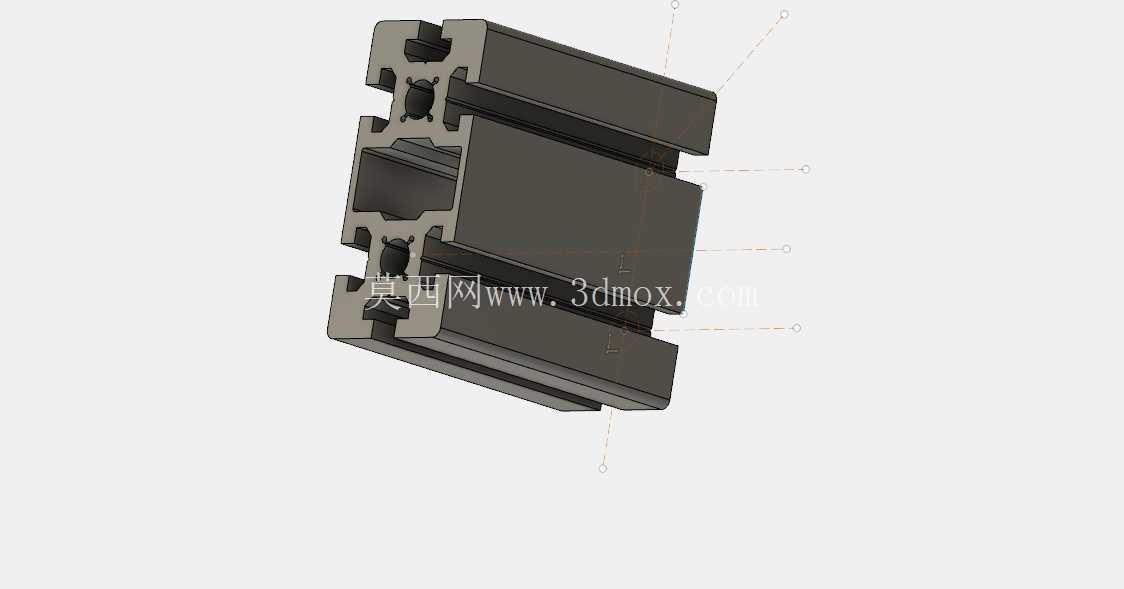

　　从截面轮廓看，型材四周预留了标准T型槽道，槽口尺寸适配通用T型螺栓，这意味着装配时不需要在型材本体上额外钻孔攻丝，相邻杆件靠角件、内置连接件就能完成直角拼接、十字对接甚至斜撑组合。建模时特意把槽腔内部的加强筋、中心减重孔都按挤压工艺的真实拔模斜度还原了：挤压铝型材的壁厚不能突变，筋位过渡处留了圆角，既保证挤出模具的寿命，也避免淬火后应力集中导致型材扭拧变形。

　　实际选型时，这类型材最常出现在三类工位上。其一是数控设备的主机底座外围框架，100mm的高度方向作为竖直支撑，50mm面贴装防护钣金，内部空腔可以直接走伺服动力线和编码器信号线，强弱电隔槽排布，省去了额外加装线槽的麻烦；其二是流水线旁的物料暂存工作台架，两根型材并排做横梁，上面铺防静电台板，T槽里嵌螺母固定工件定位挡块，换产时松开螺栓就能调整挡块位置，不用重新焊割机架；其三是检测工位的仪器安装立架，侧面槽道挂载传感器安装板、三色灯支架，型材端面攻端牙后可以装可调脚杯或者脚轮，整架移动和固定找平都很方便。

　　设计这个轮廓的时候，最先敲定的是外轮廓的安装边界：截面总宽50mm、总高100mm，长度方向可以按需求任意裁切，建模时把端面的安装孔位基准设在了型材中心，这样拼接时左右对称，下料尺寸哪怕有小误差，靠连接件的间隙也能补偿。槽道的位置做了对称布置，四个面的槽规格完全一致，这一点很关键——装配工人不用区分型材的朝向，拿过来就能装，现场出错率大幅降低。中心的大减重孔不是随便挖的，一方面减轻整根型材的重量，人工抬装两米长的料也不用吊装；另一方面空腔里可以穿入气动管路，把气管完全藏在型材内部，设备外观整洁，也避免管路被工件剐蹭脱落。

　　从受力角度校核，这种截面的铝型材通常用6063-T5状态，屈服强度足够应对常规设备的静载和低频振动，数控设备运行时主轴的振动传到框架上，型材的阻尼特性比焊接钢架更能吸收小幅震动，上面装的精密仪表读数也更稳。和钢制焊接架比，它的优势全在装配逻辑上：不需要焊接后再做退火、喷漆，裁切完就能组装，后期设备改型时，整架可以全部拆散重新拼接，材料利用率几乎是百分之百。建模过程中把每一处槽的卡口宽度、筋厚、圆角都按挤压厂的常规工艺公差做了匹配，不会出现设计出来的截面挤不出、或者挤出来壁厚太薄容易压溃的问题，拿到模型后直接出截面工程图就能给挤压厂开模，后续的装配角件、端盖、螺栓都能直接沿用市面通用的铝型材配件，不用单独定制连接件，这也是做这类标准轮廓构件最实际的工程考量。
