微型双密封深沟球轴承MR105结构

　　微型深沟球轴承在紧凑传动与精密支承场景中承担着不可替代的作用。MR105-2RS属于小尺寸双密封轴承，外径、内径与宽度形成明确的安装边界，适合空间受限但仍要求低摩擦旋转的机构。其典型使用位置包括小型直线模组的从动轮、精密测量仪器的摆动支点、微型电机输出端支承、牙科或手持设备传动件、3C自动化送料机构以及轻载导引轮系。在这些设备中，轴承并不承受大载荷，而是要在高速、小扭矩、长期静置后仍能灵活启动的条件下保持稳定回转。

　　从结构上看，该类轴承由内圈、外圈、一组钢球、保持架以及两侧橡胶密封件组成。内圈与轴颈配合，外圈装入轴承座或轮体孔内；钢球在内、外圈滚道之间滚动，将滑动摩擦转化为滚动摩擦，从而降低传动阻力。深沟滚道能够同时承受径向载荷和一定比例的双向轴向载荷，这使它在皮带张紧轮、导向轮和小型联轴器附近具有较好的适应性。对于轻载设备而言，轴承的径向跳动、轴向窜动和密封可靠性往往比额定静载荷更受关注。

　　双密封结构是2RS版本的核心特征。两侧密封罩覆盖滚道区域，可减少粉尘、纤维屑、润滑脂外泄和轻度液体飞溅对滚道的影响。在办公设备、纺织小机构、包装线导引轮以及实验室仪器中，污染物颗粒往往很细，一旦进入滚道，会在钢球与套圈之间形成压痕，导致旋转阻力周期性波动。密封件并不能完全替代外部防护，但能显著延长维护间隔，并使轴承在免补充润滑的条件下工作。建模时需要表现密封唇与内圈台阶、外圈密封槽之间的位置关系，既不能让密封件与旋转部分发生干涉，也不能留出过大的外露间隙。

　　外形尺寸方面，MR105系列微型轴承通常对应5mm内径、10mm外径、5mm宽度的边界规格。这个尺寸等级决定了它只能用于小轴径、轻载荷结构。轴的配合不宜采用过大过盈，否则内圈被撑张后会减小内部游隙，低温或高速运转时容易出现卡滞；轴承座孔也应保证同轴度，避免两侧支承不同轴造成外圈局部受力。实际布局中，若采用两个轴承并列支承一根短轴，需要控制跨距与轴肩高度；轴肩既要高于内圈端面以提供定位，又不能超过密封件允许的最大接触半径，否则装配时会擦伤密封圈。

　　设计思路上，微型轴承的三维模型不应只绘制一个简单圆环。滚道曲率、钢球分布、保持架兜孔、密封盖外缘压装槽以及内圈引导台阶都应得到体现。滚道半径略大于钢球半径，使接触区形成合理的椭圆面；钢球数量影响承载能力和动态平稳性，数量过多会增加保持架设计难度，数量过少则使单个钢球接触载荷升高。保持架将钢球均匀分隔，防止相邻钢球直接接触摩擦；在微型轴承中，保持架壁厚很小，建模时要注意兜孔与钢球之间保留间隙，避免在旋转过程中出现几何干涉。

　　在装配层面，外圈通常压入轮毂或塑料轮体，内圈随轴转动。压装力应作用在被配合的套圈上：将外圈压入座孔时，力应传递到外圈端面；将内圈装到轴上时，不应通过钢球或密封圈传递冲击力。对于工程图和三维选型来说，轴承宽度决定了轮体槽宽，外径决定安装孔尺寸，内径决定轴段直径，而密封形式则影响周边挡边和防尘空间。若周边零件存在毛刺、尖角或未倒角孔口，装配时很容易划伤橡胶密封唇，因此相邻零件应设置引导倒角，并在密封外侧保留少量避让空间。

　　应用到具体设备时，这类轴承常出现在低功率、高转速、小噪声要求的位置。比如微型同步带轮的张紧臂，需要轴承在皮带脉动拉力下保持平顺转动；小型云台或摆动机构中，轴承提供低阻力回转中心；阀门附件和仪表夹具里，它可用于手动微调旋钮或连杆支点。虽然载荷不大，但这些机构对启动转矩敏感，密封过紧、游隙过小或润滑脂粘度过高都会让动作发涩。因此结构设计中要在防尘能力与摩擦转矩之间取得平衡。

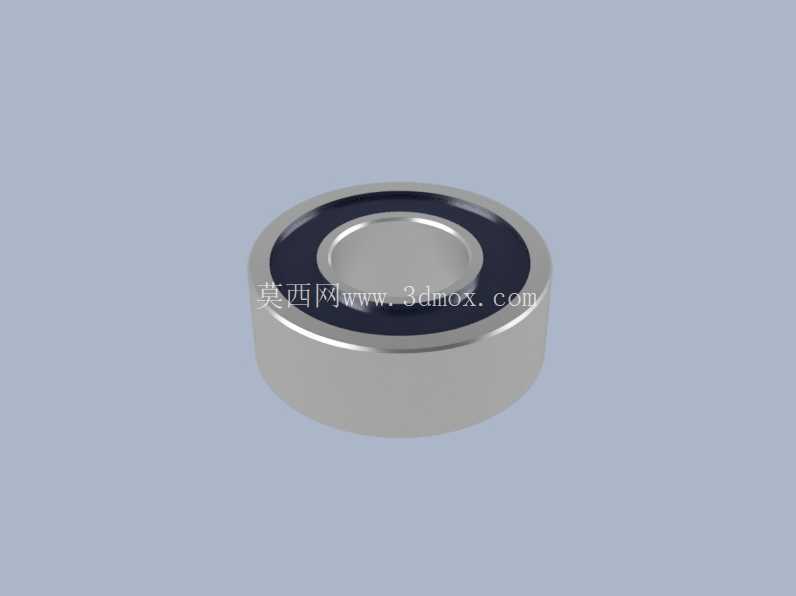

　　三维表达时，可将金属套圈与钢球设置为金属材质，密封件采用深色橡胶质感，以区分功能区域。模型应保证内外圈同轴，钢球沿圆周均布，保持架位于钢球中间位置，密封盖在两侧形成封闭轮廓。对于运动检查，可让内圈相对外圈绕轴线旋转，钢球沿滚道公转并自转，保持架随钢球周向运动；密封盖与外圈保持静止，内圈与密封唇之间只存在理论微小间隙或接触边界。通过这些细节，模型既能用于外观展示，也能服务于装配干涉检查、轴系布局和小型机构选型。
