外六角半牙有头螺栓紧固件结构

　　在阀门装配、液压阀组集成、仪器仪表机架以及通用机械设备的连接环节中，外六角有头螺栓是出现频率极高的基础紧固元件。这类零件看似结构简单，却直接决定阀盖、阀体、安装法兰、支架板之间的夹紧可靠性，一旦选型或装配边界处理不当，容易出现密封面压合不均、螺纹咬合长度不足、检修空间受限等问题。

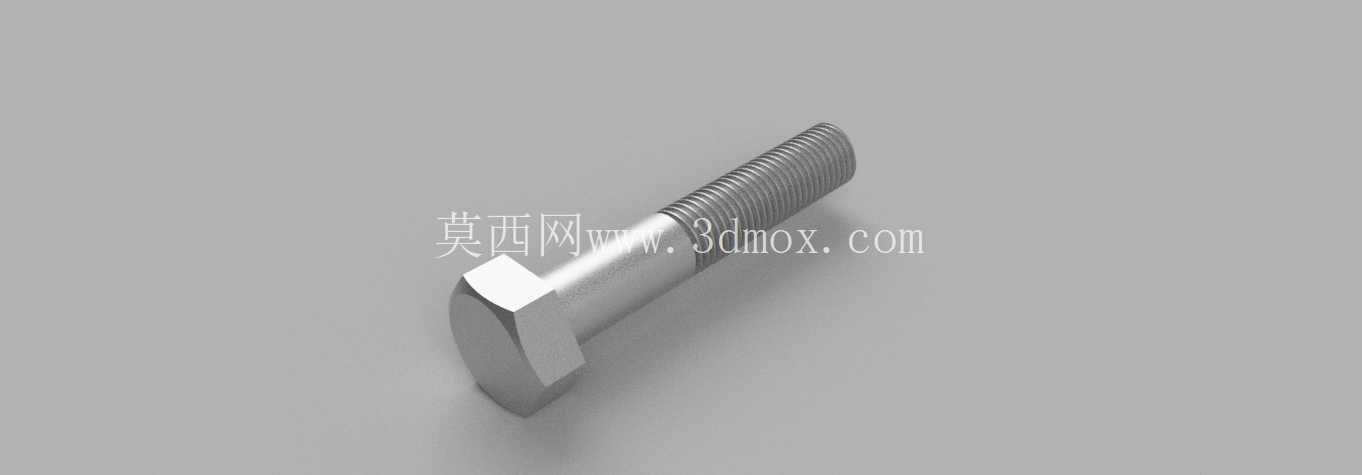

　　该模型呈现的是一枚典型外六角头部、部分杆段带螺纹的有头螺钉。六角头采用标准六方外形，相邻侧面平整，头部下端与螺杆过渡处保留承压支承面。扳手作用在六方侧面时，可通过开口扳手、套筒或梅花扳手施加较大拧紧力矩，相比盘头、沉头螺钉，更适合中高预紧力要求的机械连接。螺杆前段为完整外螺纹，后段为光杆；这种半牙结构在实际设备中很常见，光杆部分可穿过被连接件的光孔，承担径向定位与剪切承载，螺纹段则用于配合螺母或内螺纹孔完成锁紧。

　　从功能上看，该螺栓主要用于两个或多个零件之间的可拆卸紧固。在减压阀类产品中，类似紧固件可用于阀盖与阀体的连接，使内部膜片、弹簧、阀芯组件保持确定装配位置；在仪表柜和小型设备支架中，也可用于钣金件、安装板、支座之间的固定。被连接件通常需要预制通孔，孔径略大于螺杆外径，以保证装配时螺杆顺利穿过；若与螺母配合，螺母侧应预留平垫圈或弹簧垫圈空间，用于分散支承压力或防止松动。若直接拧入铸铁、铝合金阀体或钢件内螺纹，则需重点校核螺纹旋合长度，避免因牙数过少导致螺纹剥离。

　　建模时，六角头可先通过正六边形草图拉伸形成头部实体，再在头部与杆部交接处建立倒角或圆角，减少应力集中。螺杆部分按公称直径建立圆柱实体，螺纹段可采用螺旋线切除牙型或软件自带螺纹特征表达。对于工程展示模型，螺纹牙型不必完全按微观尺寸重建，但应准确表达螺距、螺纹长度、光杆长度和头部厚度之间的比例关系；用于加工或干涉检查时，则需进一步细化螺纹大径、小径、牙顶倒角以及头部支承面尺寸。

　　外形尺寸方面，选型时需要同时关注螺纹规格、螺杆总长、螺纹长度、六角头对边尺寸和头部高度。螺杆长度决定被连接件总厚度以及螺母露出牙数；螺纹长度过短会导致螺母不能充分咬合，过长则可能干涉内部运动件或造成装配后外露过多。六角头对边尺寸关系到扳手空间，若阀门周围管路密集，头部外侧与相邻管壁、接头之间应留出扳手回转和插入间隙。头部支承面与被连接件表面应尽量垂直，孔口周边要有足够平整承托区域，避免拧紧时产生偏心载荷。

　　安装边界上，通孔轴线与结合面应保持垂直，偏斜会使螺栓承受附加弯曲应力。对于有密封要求的阀门连接，螺栓通常沿法兰圆周均匀分布，拧紧顺序需采用交替对称方式，使垫片或密封圈受压一致。该单枚螺栓模型虽然只展示独立零件，但在装配体中应与螺母、垫圈、阀盖孔位、阀体螺纹孔形成完整连接关系。结构设计人员在布置时，还要考虑检修拆卸路径，保证扳手能够套入头部，并在螺栓取出方向上没有其他零件遮挡。

　　从受力角度看，螺栓拧紧后主要承受轴向预紧力，光杆穿过剪切面时也可能承受横向载荷。半牙设计的优势在于光杆段尺寸稳定、配合间隙可控，适合需要定位的铰接或夹板连接；螺纹段则提供调节和锁紧能力。若设备存在振动、压力波动或温度变化，应在结构上考虑防松方式，例如增加双螺母、弹性垫圈、螺纹胶或止动垫片，但这些附件不能侵占螺纹有效旋合长度。

　　三维模型在装配检查中的价值，主要体现在验证头部干涉、螺杆穿入深度、螺纹终止位置以及工具操作空间。通过将螺栓放入阀门或机架装配体，可以直观看出螺杆是否会触碰内部腔壁、螺母是否能完全贴合、扳手是否有足够摆动角度。对于初学者和结构设计人员来说，这类标准件模型也是理解螺纹连接、预紧装配、孔轴配合和紧固件选型的良好参照。
