插杆式工业万向脚轮装配结构

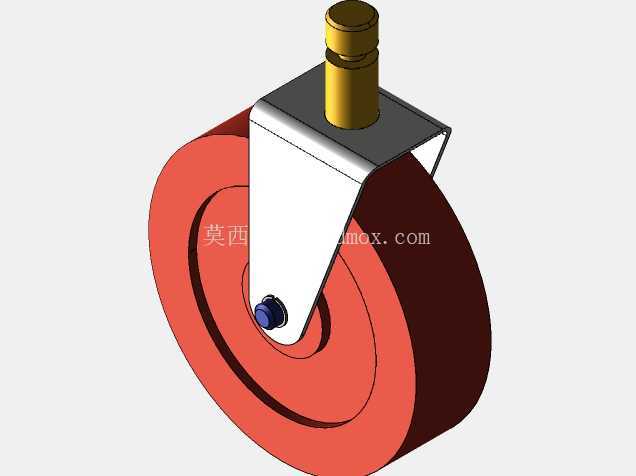

　　插杆式万向脚轮是车间周转设备、移动工装台架、轻型物流推车、小型工业机组上最常见的行走支撑部件，整套结构没有复杂传动件，但每一处配合尺寸都直接决定设备移动时的平顺性、转向灵活性和长期承载可靠性。从结构组成来看，这套脚轮分为红色轮体、轮轴紧固件、折弯金属支架、顶部插装立柱四个核心部分。轮体采用宽幅实心轮造型，轮缘做了圆角过渡，滚动接触地面的接触面宽度充足，相比窄轮设计，同等载荷下轮面压强大幅降低，在环氧地坪、水泥地面、PVC软地面上推行时不容易压出印痕，也能跨过车间常见的小颗粒焊渣、接缝台阶，推行过程中不会出现明显卡滞。

　　轮体中心嵌入金属轴套，轮轴从支架两侧的同轴孔穿入，末端用蓝色锁紧螺母锁止，既保证轮体可以绕轮轴自由转动，又能避免长期颠簸后螺母松脱。上方的折弯支架是整套脚轮的承载核心，板材采用厚钢板一体冲压折弯成型，两侧夹板平行度在加工时需要严格控制，若夹板间距偏差过大，轮体转动时会出现偏磨、卡滞，两侧板向上收拢后和顶部安装平板焊接为一体，焊缝沿板材贴合边满焊，承受竖向载荷时应力可以均匀分散到整个支架，不会在折弯转角处出现应力集中断裂。

　　顶部的圆柱形插杆是这套脚轮的安装接口，插杆下段做了加粗定位轴肩，上段为光杆插装段，使用时直接插入设备底架的对应安装套管内，不需要额外打孔穿螺栓，拆装更换效率很高，适合需要快速更换脚轮、或者经常在固定工位和移动状态之间切换的工装设备。插杆和支架顶板之间可以360度水平回转，转向时支架绕插杆轴线旋转，轮体自动跟随推行方向调整角度，在狭小车间通道内转弯、横移都不需要抬动设备。实际选型应用中，这类脚轮常配套在轻型焊接工装架、检测仪器移动台车、车间工具柜、小型物料周转车上，单轮承载覆盖几十到上百公斤区间，四个脚轮配套使用时整体承载冗余充足。

　　建模装配练习时，需要重点处理几处配合关系：轮体内孔和轮轴采用间隙配合，保证轮体转动无卡顿；轮轴和支架侧板孔采用过渡配合，避免轮轴随轮体一起转动；顶部插杆和支架顶板保证同轴度，回转时不会出现偏心晃动；折弯支架的板材展开、折弯圆角、焊接贴合面都要按实际钣金工艺还原，不能只做外观曲面而忽略工艺可行性。安装边界方面，插杆外径需要和设备底架的套管内径匹配，插杆插入深度要保证轴肩完全贴合套管端面，避免受侧向力时插杆弯折；支架顶部平板和设备底架底面预留足够间隙，保证回转时支架边缘不会和底架型材发生干涉；轮体外径决定了脚轮的最低安装高度，设备底架离地高度需要和脚轮总高匹配，避免设备放置后出现倾斜；轮体宽度方向两侧和支架夹板之间预留微小间隙，补偿轮体注塑成型的尺寸误差，防止轮体受热膨胀后被夹板夹住无法转动。日常使用中，这类宽面脚轮对地面杂物的容忍度更高，缠绕细线、铁屑时可以直接从轮面侧边清理，轮轴处预留的润滑空间可以定期加注润滑脂，长期使用后磨损件仅需更换轮体或者整套支架，维护成本很低。整套结构的建模逻辑完全贴合实际装配流程，从单个零件的钣金折弯、轮体成型到紧固件装配、回转副约束，都可以作为机械装配建模的典型练习案例，帮助理解通用行走支撑件的设计思路和现场安装要求。
