转桨式水轮机蜗壳转轮整体结构

　　在中小型径流式水电站的机组选型环节，转桨式水轮机始终是低水头大流量工况下的核心能量转换设备，这套三维结构完整还原了机组从进水蜗壳到转轮室的核心过流段，可直接用于前期方案布置的干涉校验、流道初步匹配校核工作。从实际电站布置的角度看，这类水轮机通常安装在河床式厂房的主机间层，进水侧与压力钢管的蜗壳进口对接，下方尾水管直锥段衔接尾水肘管，安装时需要提前核对蜗壳进口的中心高程、转轮室的地脚螺栓分布圆尺寸，避免与厂房内的调速器油管、冷却水管路产生空间冲突。

　　设计层面，这套结构的过流部件完全围绕水力效率最优的逻辑搭建：蜗壳采用等速度矩的断面变化规律，从进口圆管段开始，断面面积沿圆周方向均匀递减，确保进入导叶区的水流环量均匀分布，不会出现局部流速过高引发的空化问题；转轮部分的叶片翼型参考NACA0012翼型的截面特性开发，通过参数化生成的叶片型线可以在不同水头工况下调整安放角，适配枯水期、丰水期的流量变化，相比定桨式转轮，在负荷波动较大的农村电网配套电站中，平均运行效率能提升8到12个百分点。

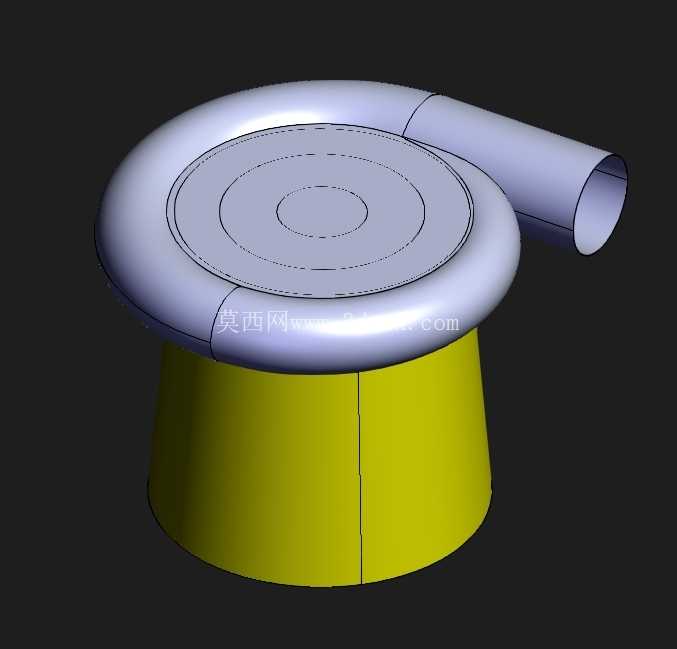

　　从结构细节来看，上部蜗壳采用钢板焊接结构的简化建模形式，过渡圆角处做了圆滑处理，避免三维建模时出现尖角导致的网格划分畸变，方便后续做CFD流场仿真时直接提取流体域；下部转轮室为圆柱形直段加微锥的过渡结构，内壁与叶片外缘的间隙控制在转轮直径的千分之一到千分之一点五之间，间隙过大会导致容积损失升高，间隙过小则容易在机组抬机、摆度超限时出现叶片碰磨的故障。实际安装过程中，转轮室的分瓣面需要与机组X、Y轴线对齐，方便后期检修时拆卸下半部分转轮室进行叶片补焊、空蚀修复作业。

　　在工程应用场景中，这类转桨式水轮机多用于水头在3到30米之间的径流式电站，也可用于城市供水系统的余压能量回收、小型水利枢纽的生态流量泄放发电场景。建模时特意保留了蜗壳进口的法兰连接端面、转轮室底部的安装法兰止口，在做厂房三维布置时，可以直接对接厂房的混凝土基础埋件模型、进水阀门模型，不需要额外做基准面转换；叶片与转轮体的连接部分做了简化处理，省略了内部的操作油管、转桨机构活塞等细节，适合在项目初步设计阶段做整体方案展示，若要做零部件级的加工出图，还需要进一步补充叶片枢轴、密封装置、接力器等内部结构的细节。

　　从安装边界条件来看，蜗壳进口的中心轴线与转轮中心线呈垂直布置，进口法兰的公称通径需要匹配上游压力钢管的管径，转轮室的安装法兰需要与下方尾水管的法兰螺栓孔完全对中，整体设备的吊装重量集中在蜗壳与转轮室的焊接组件上，厂房设计时需要在主机间上方预留对应吨位的桥机起吊高度，确保机组检修时可以将整个转轮组件从机坑中吊出。过流表面的建模精度控制在毫米级，能够满足初步流场计算的壁面边界要求，不会因为表面过于粗糙导致仿真结果出现过大的偏差。
