樱桃DB3小型微动开关结构设计

　　在自动化产线的工位限位检测、家电门盖开合联锁、小型电动工具启停控制以及工控柜内的位置反馈回路里，这类小型微动开关是出现频率极高的基础电气执行元件。很多刚入行的结构工程师在做设备布局时，往往只关注传感器的检测距离，却忽略了微动开关作为硬限位、机械触发类元件的安装边界与动作行程匹配，最终在样机装配阶段才发现触发顶杆的压下量不足、引脚走线干涉或者开关本体和周边钣金件间隙不够，不得不返工修改安装支架。

　　从实际使用场景来看，这类带直动按钮的微动开关，核心作用是把机械位移转化为电信号的通断切换。当设备运动部件走到预设位置，撞块压下开关顶部的绿色按钮，内部的瞬动触点机构会在极短行程内完成状态翻转，输出到位信号或者直接切断控制回路。和光电、电感类非接触传感器相比，微动开关不需要供电、不受油污粉尘光线干扰，在冲压设备、包装机械、电梯门机这类工况相对恶劣的场合，可靠性反而更突出，哪怕长期附着切削液或者包装碎屑，只要机械撞块能正常压下按钮，触点就能可靠动作。

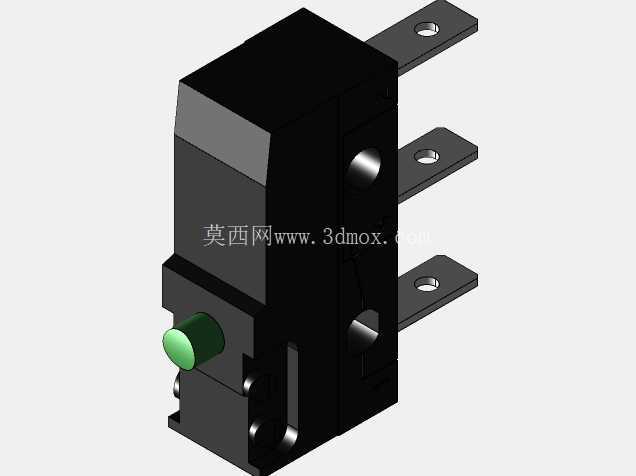

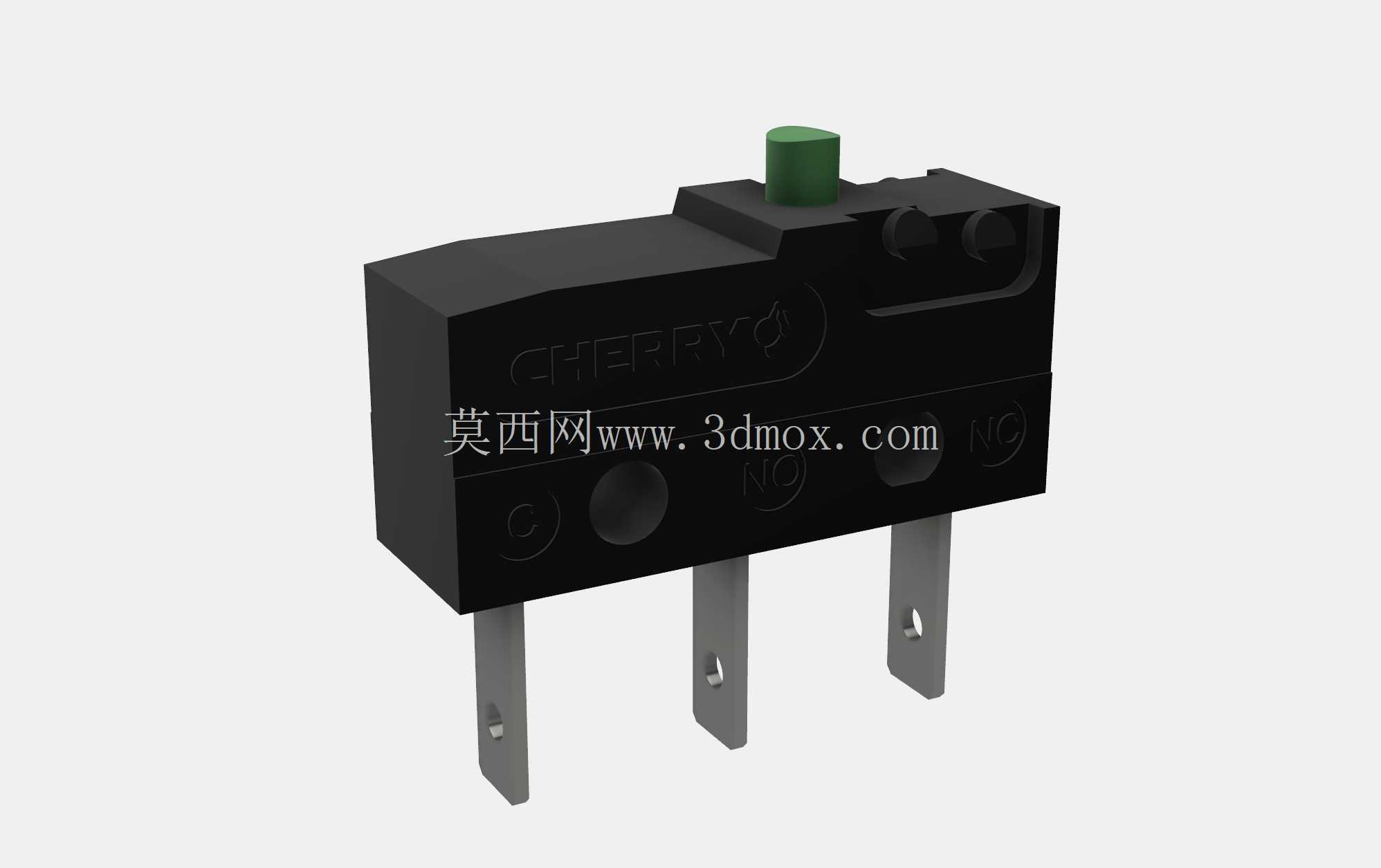

　　这款DB3规格的微动开关本体采用黑色绝缘壳体，整体为长方体紧凑造型，三个直插式引脚从壳体底部垂直伸出，引脚为带安装孔的扁金属插片，既可以直接焊接在PCB板上做板载安装，也能搭配配套的快接端子做线束压接，适配两种完全不同的装配工艺。顶部的触发按钮为圆柱形直动结构，没有外置杠杆摆臂，这种设计的优势在于触发方向严格垂直于开关顶面，不需要额外计算摆杆的角度换算，撞块只需要沿竖直方向下压即可触发，非常适合安装空间狭窄、运动方向单一的工位，比如抽屉到位检测、夹具夹紧确认这类直线运动场景。

　　在结构设计层面，微动开关内部最核心的是瞬动簧片机构，这也是它和普通按钮开关最大的区别：不管操作人员按压按钮的速度快还是慢，内部触点的切换速度都由簧片自身的弹力特性决定，不会因为外部按压缓慢导致触点半接触、拉弧烧蚀，这一特性直接决定了开关的电气寿命。建模过程中需要重点还原壳体的分型结构、侧面的两个圆形定位孔——这两个孔是用来穿螺钉或者定位销，把开关固定在安装基座上的，孔位的中心距、引脚之间的间距都属于必须严格对齐的安装尺寸，一旦三维模型里的孔位偏差超过0.2mm，实际装配时就会出现螺钉穿不进、引脚和PCB焊盘对不上的问题。

　　做整机布局时，首先要明确开关的动作行程参数：这类小型微动开关的总按钮行程通常在1mm左右，预行程也就是从按钮自由位置到触点刚触发的压下量大概0.3到0.5mm，必须保证设备撞块在正常到位时，能把按钮压到过行程位置，也就是压下总行程的70%左右，既不能压下量不足导致触点没有可靠翻转，也不能超出行程极限把按钮顶死、压坏内部簧片。安装时开关本体周围要预留至少5mm的操作空间，顶部按钮上方不能有其他零件在非触发状态下触碰按钮，底部引脚伸出区域要留出走线或者焊接的空间，三个引脚之间要保证绝缘间隙，避免焊锡丝或者金属碎屑搭接造成短路。

　　在电气匹配上，这类微动开关通常用来传输控制回路的小电流信号，不建议直接通断大功率负载，选型时要核对触点的额定电压电流参数，和后端的PLC输入端口或者继电器线圈负载匹配。三维建模阶段把开关的完整外形、引脚长度、定位孔位置、按钮凸起高度全部精准还原之后，设计人员就可以在装配环境里直接模拟撞块的运动路径，提前校验压下行程是否合理、周边有没有干涉，不用等实物样机回来再反复调整支架位置，大幅缩短设备的调试周期。
