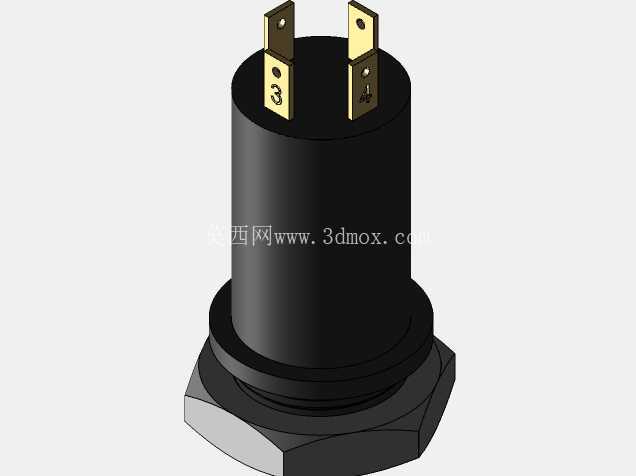

面板式3.5毫米音频插孔三维结构

　　这类面板安装式3.5毫米音频插孔，在工业测控台架、音频测试治具、小型消费电子整机、车载外接音频面板、实验室仪器前面板上都十分常见，区别于板载直插的贴片插座，它的核心定位是把音频输入输出接口延伸固定到设备外壳面板上，既承担耳机插头的频繁插拔导向，又通过后端插片完成与内部线束的电气连接，不需要在PCB上预留贴装位置，适配内部走线空间紧凑、主板与面板间距不固定的设备布局。

　　从实际装配逻辑来看，插孔主体采用圆柱筒体加底部六角锁紧螺母的结构，筒体中段预留外螺纹段，安装时先把筒体从面板外侧穿入预制的圆孔，再从面板内侧旋入六角锁紧螺母，靠螺母端面与筒体根部的法兰台阶夹紧面板板材，完成轴向与周向固定；这种固定方式对面板厚度的兼容范围较宽，薄至1毫米的塑料面板、厚到3毫米左右的金属钣金面板都能通过螺纹旋合量调整夹紧间隙，六角螺母的外形也方便用普通开口扳手施加锁紧力矩，不需要定制专用工装，装配工位的操作门槛很低。筒体根部的法兰台阶直径大于面板安装孔，装配后法兰完全遮盖孔边缝隙，既可以阻挡外部灰尘、溅液顺着安装孔渗入设备内部，也能避免插拔插头时筒体整体向内侧窜动。

　　插孔的接触端设计为两片立式镀金焊片，焊片上预制定位小孔，既可以直接压接配套的冷压端子完成线束连接，也可以穿过导线线头后进行锡焊固定，区别于常规插座的弯脚直插PCB设计，这种立式插片的朝向平行于筒体轴线，设备内部走线时导线可以顺着筒体轴向排布，不需要90度弯折导线，在内部纵深空间充足、横向空间局促的机箱里，能大幅减少线束弯折应力，避免长期震动后导线焊盘处断裂。焊片表面做镀金处理，一方面降低音频小信号传输的接触电阻，减少左右声道信号的传输损耗，另一方面抵御工业环境下的潮湿空气、盐雾腐蚀，保证上千次插拔后接触阻抗仍然稳定，不会出现音频杂音、声道断续的问题。

　　筒体的内孔是标准3.5毫米三级音频插头的配合型腔，内部集成三段弹性接触弹片，分别对应左声道、右声道、公共接地回路，插头插入时弹片靠自身预紧力抱紧插头的对应导电段，保证接触压力均匀；型腔入口处做了小角度倒角导向，即便用户手持插头斜向插入，也能顺着倒角滑入型腔，不会顶伤内部弹片。筒体外侧的黑色绝缘本体一般采用硬质工程塑料注塑成型，材料本身具备良好的绝缘性能与结构刚性，既可以把内部带电弹片与外部金属面板完全隔离，避免音频信号接地短路，也能承受插头插入时的径向挤压力，长期使用不会出现筒体开裂变形。

　　在结构建模过程中，需要重点把控几个关键边界尺寸：首先是面板安装孔的推荐直径，要和筒体外螺纹段的大径保留合理间隙，间隙过小会导致筒体穿入困难，装配时螺纹刮擦孔边毛刺，间隙过大则锁紧后筒体存在径向晃动，插拔插头时会连带插孔整体偏移；其次是六角锁紧螺母的对边尺寸，建模时要在螺母外侧预留足够的扳手操作空间，避免螺母与面板内侧的其他元器件、加强筋发生干涉，导致扳手无法卡入拧紧；第三是后端两片焊片的中心间距与伸出高度，要和后续配套的接线端子、线束压接规格匹配，焊片伸出过长会浪费机箱内部空间，伸出过短则无法完成压接或者焊接操作；最后是筒体露出面板外侧的高度，要保证3.5毫米插头完全插入后，插头根部的手柄台阶不会和面板表面发生顶死，同时露出高度不宜过高，避免设备搬运过程中突出的插孔受到碰撞发生弯折。

　　从使用场景的适配性来看，这种插孔不需要依托PCB固定，特别适合 retro 改装音频设备、工业手持终端的外接耳机接口、台式测试仪器的前面板音频监控接口，以及小型功放、音频解码器的外置面板组装；内部接线可以根据设备的信号走向自由选择导线长度，不受主板位置的限制，整机布线的灵活度远高于板载插座。建模时还要还原弹片的弹性结构细节，在做虚拟装配验证时可以模拟插头插入的全行程，检查弹片变形量是否在材料允许的弹性范围内，避免出现插拔力过大、弹片塑性变形无法回弹的问题；同时要验证插头插入到位后，各段弹片与插头导电环的对齐位置，避免出现声道错位、接地接触不良的情况。筒体底部的六角结构与锁紧螺母配合后，还能提供足够的防转阻力，用户插拔插头时施加的扭转力不会带动筒体在面板孔内转动，避免后端焊接的导线被扭断。
