带挂钩拉伸螺旋弹簧精密结构设计

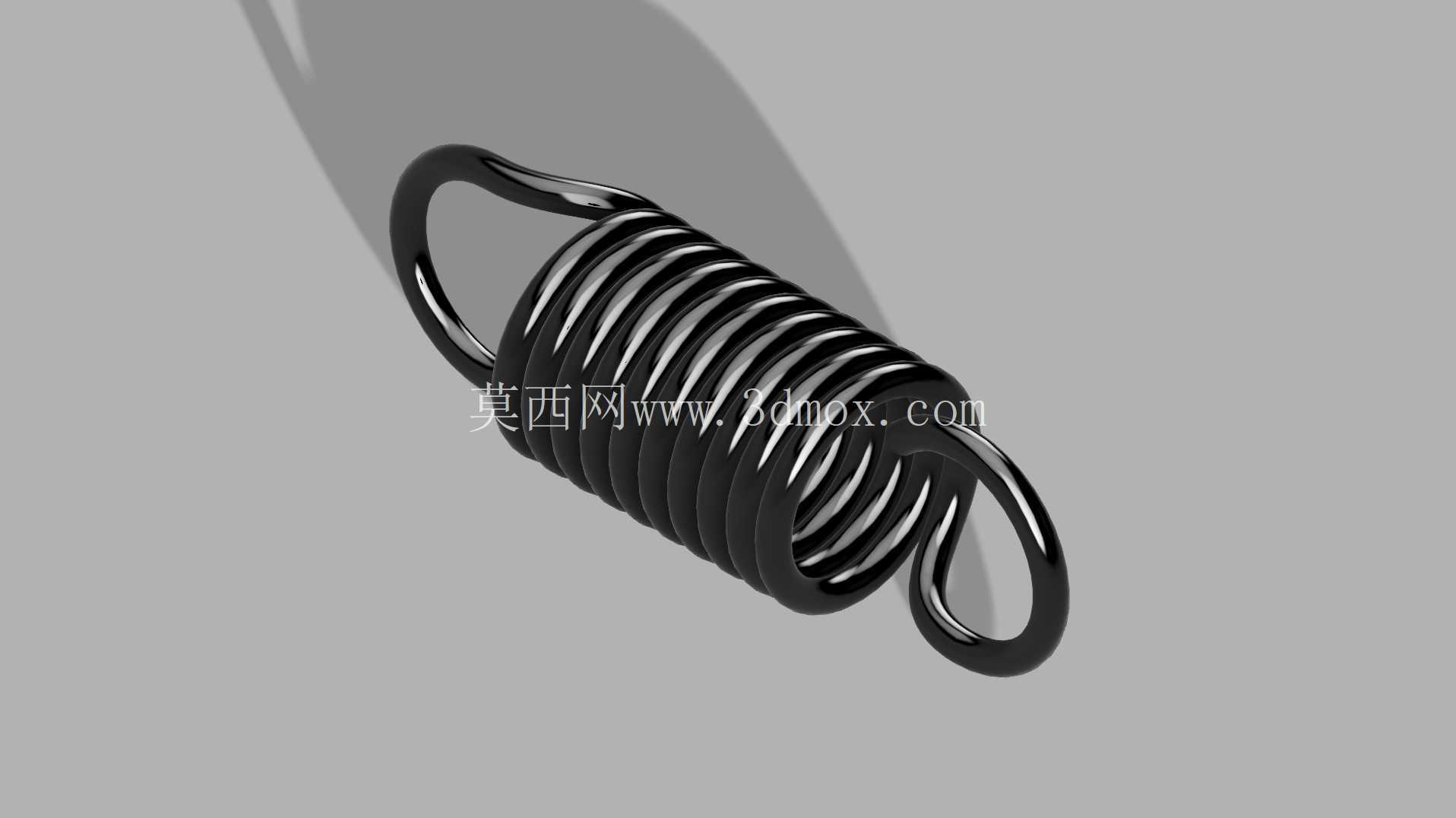

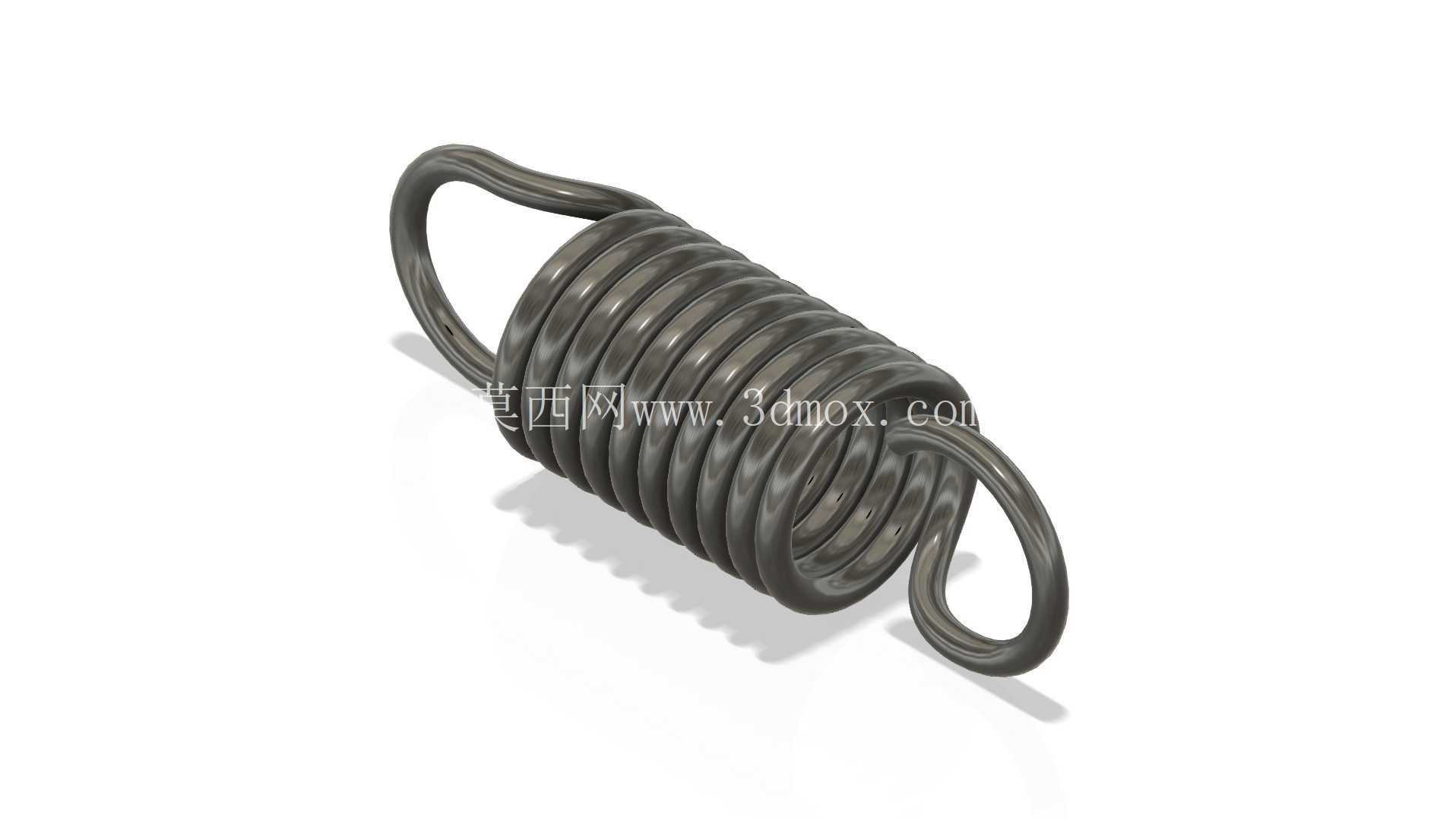

　　这款带端部挂钩的圆柱螺旋拉伸弹簧，是机械传动与复位机构里极为常见的弹性储能零件，日常在阀门调压组件、小型微动开关复位结构、汽车蓄电池卡扣张紧机构、轻工设备门体回位结构、工装夹具夹持力补偿单元里都能见到它的身影。不同于常规压缩弹簧两端为平整磨平支撑端面，这款弹簧两端直接弯折成型为闭环挂钩，安装时不需要额外配置弹簧座、定位芯轴，直接将两端挂钩挂接在设备预设的挂点、销轴或者拉杆卡槽内即可完成装配，在空间局促、无法预留弹簧轴向安装座的小型设备里，这种结构的装配优势格外突出。

　　从功能特性来看，拉伸弹簧在自由状态下簧圈之间为并紧贴合状态，承受轴向拉力时簧圈才会逐步拉开产生弹性变形，卸载后依靠簧丝自身的弹性回弹，带动两端挂接的运动部件回到初始位置，同时可以在两个挂点之间持续提供恒定的张紧力，既可以作为复位元件抵消运动部件的惯性位移，也可以作为张紧元件补偿传动链路里的间隙，比如在皮带张紧结构、阀门阀杆复位结构里，它可以长期维持预设的张紧载荷，避免机构出现松脱、移位。

　　设计这款弹簧的三维结构时，首先要明确核心参数边界：簧丝直径直接决定弹簧的承载能力，簧丝越粗，弹簧的刚度越高，允许承受的最大拉力也越大；弹簧中径需要和安装空间的径向边界匹配，既要保证弹簧受拉开长时径向不会和周边零件发生剐蹭，也要保证簧圈的旋绕比处在合理区间，旋绕比过小会导致簧丝弯折应力过大，成型后内侧残余应力过高容易断裂，旋绕比过大则弹簧整体偏软，受拉后容易出现径向侧弯、失稳歪斜。两端挂钩的成型是整个结构设计的重点，挂钩从端部簧圈延伸弯折为闭环，弯折处的曲率半径不能过小，否则弯折位置会产生严重的应力集中，弹簧长期反复拉伸时很容易在挂钩根部出现断裂，建模时需要在挂钩和簧圈衔接的位置做平滑过渡，避免出现尖锐折角，同时挂钩的内孔尺寸要和配套挂接的销轴直径匹配，间隙过小会导致装配时挂钩无法顺利挂入，间隙过大则弹簧受拉时挂钩会出现晃动，产生额外的冲击载荷。

　　安装边界层面，需要提前核算弹簧的两个极限位置尺寸：自由长度下两端挂钩内侧的间距，要小于设备两个挂点之间的最小间距，保证弹簧装配完成后就存在一定的初拉力，避免设备运行过程中弹簧出现松脱；弹簧拉伸到最大工作行程时的总长度，不能超过簧丝材料允许的最大伸长量，要保证簧丝内部的切应力处在材料的许用应力范围内，避免出现塑性变形无法回弹。径向方向上，弹簧外径和周边腔体壁面要预留足够的间隙，因为拉伸弹簧受拉时簧圈会出现轻微的径向收缩，但若安装时弹簧存在初始偏斜，拉伸过程中簧圈仍可能出现小幅摆动，预留间隙可以避免簧圈外壁和腔体摩擦磨损。

　　建模过程中，先通过螺旋线指令生成等节距的簧体螺旋路径，自由状态下簧圈并紧，路径节距等于簧丝直径，随后在螺旋路径的两端分别绘制挂钩的三维扫掠路径，路径衔接处做相切连续处理，保证整条簧丝中心线平滑无拐点，再以簧丝直径为截面沿整条路径扫掠生成实体，最后对所有边角位置做圆角过渡，还原实际零件的成型工艺特征。完成建模后可以通过运动仿真模拟弹簧的拉伸全过程，校验不同行程下的弹簧弹力曲线，确认挂钩位置的应力分布是否合理，提前规避结构设计里的应力集中风险，为后续的零件加工、机构选型提供可靠的三维数据支撑。
