直滑式线性电位器电子调节元件

　　直滑式电位器属于模拟量调节类无源电子元件，在调音台推子、工业控制面板参数设定、实验台电压电流微调、小型设备行程反馈、教学演示装置里都十分常见。和旋转电位器靠转轴带动电刷沿圆弧轨迹运动不同，这类元件通过拨杆沿直线槽平移，驱动内部碳膜片上的金属电刷改变接触位置，从而在固定总阻两端输出连续可变的分压值，操作者可以直接从拨杆的直线位置直观判断当前调节量，比旋钮式电位器的档位感知更清晰，多路并排布置时也能快速比对各通道参数。

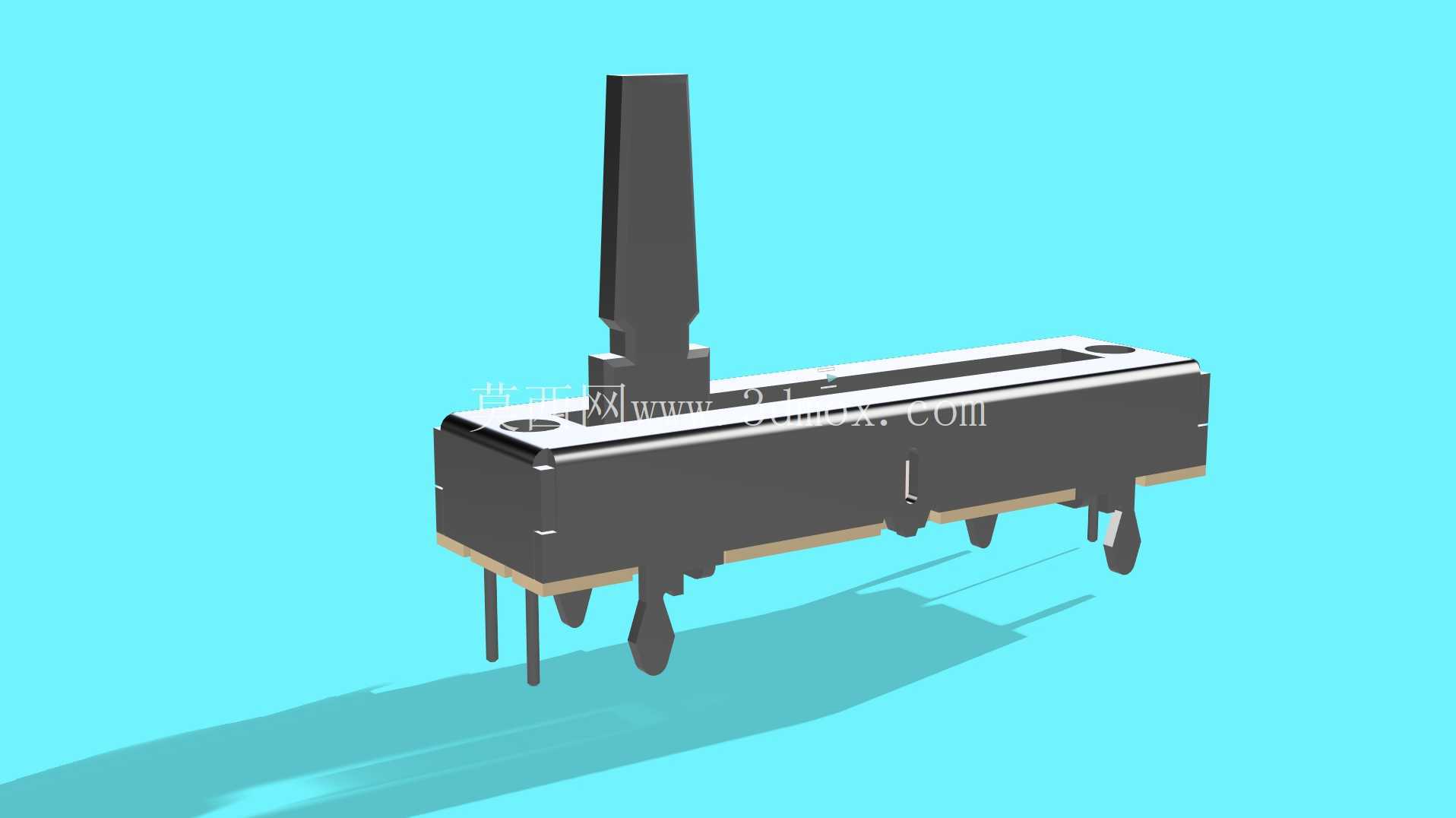

　　本次建模的PTA系列直滑电位器，整体为长条形卧式封装，主体黑色塑壳沿长度方向延伸，顶面开设贯通的滑动导槽，拨杆从导槽中向上伸出，拨杆根部做了加宽的限位台阶，顶端为扁平长柄结构，方便加装键帽或者直接用手指推动。壳体两端预留有金属固定耳，耳上开设安装孔，可通过小螺钉将元件锁附在面板背面或者PCB板的支撑位上；壳体下方伸出多根直插引脚，其中两端引脚对应电阻体的两个固定端，中间引脚对应滑动电刷输出端，部分型号额外引出定位脚用于焊接时防呆，引脚间距按照常规插件元件排布，适配标准波峰焊或者手工焊接工艺。

　　建模过程中首先依据器件官方规格书的外形轮廓搭建基础骨架：先确定塑壳的总长、总宽、本体高度三个核心边界，再依次拉出顶面导槽的宽度、槽口两端的行程限位凸台，保证拨杆的可滑动行程和规格书标注的有效电气行程一致，避免出现模型里拨杆可以滑出电阻体有效范围的错误。拨杆部分单独拆分为装配子件，还原杆身和壳体内滑块的配合间隙，滑块底部的电刷接触臂用薄实体片模拟，对应壳体内腔碳膜条的铺设位置，把电阻体从输入端到输出端的长度比例和实际分压特性对应起来。引脚部分按照真实插件的弯折角度建模，引脚伸出壳体底面的高度、引脚之间的中心距严格对照 datasheet 的推荐PCB焊盘间距，方便后续把该元件直接导入PCB Layout的结构干涉检查环节，验证面板开窗位置、元件周围留空高度是否和周边旋钮、接线端子冲突。

　　从实际选型使用的角度看，这类直滑电位器在面板布局时需要重点关注两个安装边界：一是拨杆伸出面板表面后的操作高度，要保证操作者推动拨杆时手指不会和面板上的其他相邻元件发生磕碰，多联并排使用时两个电位器的中心距至少要留出手指操作的宽度；二是壳体背面引脚的焊接空间，直插引脚穿过PCB后需要预留一定的焊锡爬升高度，背面不能紧贴外壳或者走线槽。模型里还原了壳体两端固定耳的孔位，在做面板结构设计时可以直接调用孔位做螺钉柱的对位，不需要再二次测量实物。

　　元件的功能特性上，该型号总阻为10kΩ量级，属于线性分压特性，滑动位置和输出电阻值呈线性对应关系，适合需要连续可调的模拟信号输入场景；塑壳本体采用绝缘阻燃材质，内部碳膜片密封在壳体内，仅导槽位置留有拨杆运动的缝隙，日常使用中可以阻挡大部分灰尘进入，长期推拉的手感阻尼由壳体内的弹性触点提供，建模时也保留了滑块和导槽之间的微小配合间隙，体现实际装配后的活动件公差，而不是把所有零件做成无间隙的实体合并。在做设备整机结构装配时，把该电位器模型放入控制面板组件中，可以同步校验拨杆行程范围内是否和面板丝印、周边指示灯、接线座存在运动干涉，也能提前导出二维工程图时标注出面板需要开设的长条形开窗尺寸，给钣金或者塑料面板的加工提供准确的开孔依据。对于电子实训装置、小型测试治具的设计人员来说，完整还原外形和安装尺寸的电位器模型，能大幅减少从选型到结构出图过程中反复核对实物尺寸的工作量，也能在装配仿真阶段提前发现插件高度、固定孔位不匹配的问题。
