2.5毫米直插式音频母座接插件

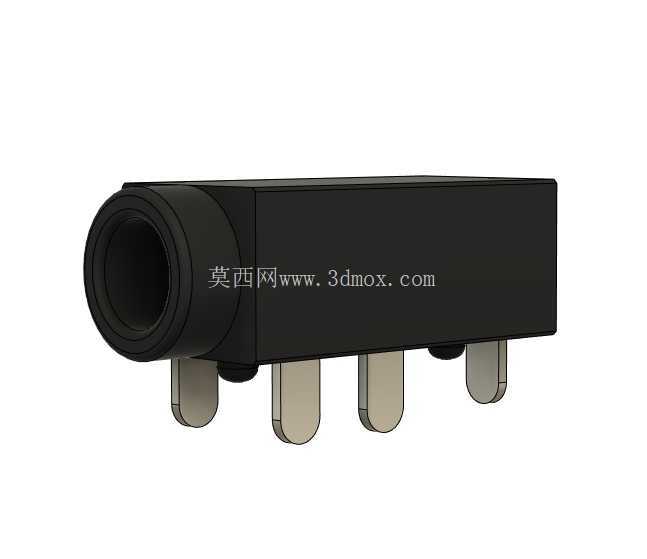

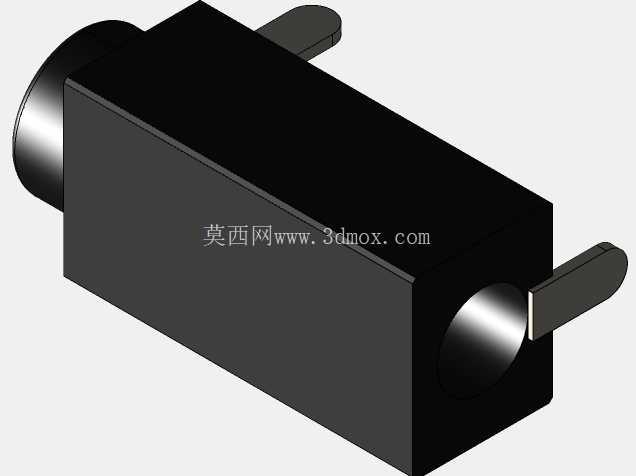

　　在消费电子、小型音频设备以及各类需要模拟音频信号接入的板卡设计里，2.5mm规格的音频母座属于十分常见的板载连接元件。这套三维结构完整还原了PJ218型卧式直插音频插孔的外形与装配关系，主体为黑色矩形绝缘塑壳，前端伸出带圆形插孔的同轴接口段，插孔内部预留了插头插入的导向与接触空间，底部排布多根金属插装引脚，引脚采用扁平直插形态，适配常规PCB波峰焊或手工焊接工艺。

　　从实际选型角度看，这类母座主要承担2.5mm音频公头的机械固定与电气导通作用，常见于小型对讲机、便携录音设备、老式掌上音频终端以及部分工业手持终端的音频回路中。相比3.5mm通用规格，2.5mm接口占用板面宽度更小，适合对整机厚度、布板空间有严格限制的紧凑设备。建模时塑壳部分按一体化注塑件处理，外壳侧壁平直，顶面与底面预留了贴板限位的基准面，前端接口圆筒与后方矩形壳体同轴衔接，过渡处保留注塑圆角，避免应力集中。

　　引脚布局是这类接插件建模的重点。图中可见四根外露金属焊脚沿壳体长度方向间隔分布，焊脚宽度、伸出长度以及相邻间距均按常规直插元件的焊盘匹配关系设定，引脚根部嵌入塑壳内部，与壳内的弹性接触弹片形成导通通路。三维装配时需要重点核对引脚底面与PCB板面的高度差，保证插装后塑壳底面能够贴合板面或预留规定的浮高间隙，防止焊接时出现壳体翘起、引脚虚焊。插孔轴线高度决定了公头插拔时的对中位置，外壳前端面到设备面板开孔的距离也要在整机堆叠阶段提前校核，避免面板与接口之间出现台阶或干涉。

　　设计思路上，这类母座优先保证插拔寿命与接触可靠性。塑壳采用绝缘耐温材料，能够承受回流或波峰焊接的短时高温；内部弹片一般为弹性铜合金，表面镀镍或镀金以降低接触电阻。模型虽然以外观与装配边界表达为主，但壳体内部为弹片、固定端子保留了合理的容纳空间，前端圆孔的内径按2.5mm插头的配合公差设定，孔口做倒角引导，插头斜插时也能顺利导入。圆筒段外壁可作为面板密封或防尘结构的配合面，若设备需要防护，可在此处增加橡胶密封圈或防尘塞。

　　安装边界方面，卧式布置使母座整体高度较低，重心贴近PCB，抗振动能力优于部分立式接口。布板时需在壳体两侧预留手工插拔或自动插件的操作空间，前端面板开孔要与插孔同轴，开孔直径略大于接口圆筒外径，同时控制间隙以减少晃动。焊盘间距应与引脚一一对应，周边避免布置过高元件，防止音频插头插入时与相邻器件发生碰撞。对于结构工程师而言，这套模型可直接用于整机干涉检查、面板开孔定位以及接插件选型核对；对硬件设计者来说，引脚位置与壳体轮廓能够辅助完成PCB封装匹配与装配空间评估。在小型音频终端的堆叠设计中，把母座、外壳面板、PCB以及周边元件同步装配后，可以直观验证插头全行程插拔是否顺畅，也能检查焊接后引脚是否穿出板底过多而影响底壳间隙。整体结构简洁，特征清晰，覆盖了接口外形、引脚形态和贴装关系，能够满足常规电子设备结构设计与板级布局的工程使用需求。
