DIN四针方形面板安装连接器

　　这款四针DIN接口接插件在工业测控台架、音频信号转接机柜、老旧实验仪器外设扩展以及小型自动化设备的信号交互场景里十分常见，很多老款工控面板、MIDI音频设备、电源信号混合传输的工位终端上，都能见到这类方形插座的身影。它不需要复杂的卡扣锁紧结构，依靠接口本身的定位缺口就能实现插头的防误插对位，插拔手感清晰，日常运维时操作人员不用额外辨识针脚定义，对准缺口推入即可完成连接，在需要频繁拆装调试的测试工位上，这种结构能大幅减少接插错误的概率。

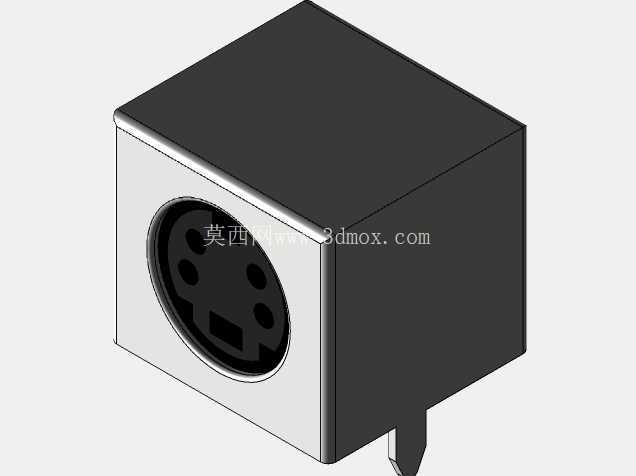

　　从结构设计的底层逻辑来看，这款接插件采用方块状主体外壳，外壳做了金属质感的屏蔽处理，一方面可以为内部的四个接触插针提供物理防护，避免装配过程中针脚受外力弯折偏移，另一方面金属外壳能够形成连续的屏蔽层，在传输弱电平信号时可以隔绝周边伺服电机、动力线缆带来的电磁干扰，保证信号传输的稳定性。接口端面的圆形插孔区域做了下沉式设计，配对插头插入后，插头的配合段会完全沉入外壳端面内，不会出现外露缝隙，既可以阻挡车间内的粉尘、切削液飞沫进入接触区域，也能避免外力磕碰插头连接位置导致松脱。接口内侧预留的定位槽和DIN标准插头的定位凸筋完全匹配，四个插针按照标准方位排布，从根源上杜绝反插、错插的可能，哪怕是现场没有操作经验的新人，也能快速完成接线操作。

　　安装结构上，这款插座采用板载直插固定方式，主体下方伸出的定位插脚可以直接穿过设备面板或者PCB板的预设安装孔，插脚穿过孔位后可以通过焊接或者卡装的方式完成固定，方块主体的背面会完全贴靠在安装板表面，受力均匀，长期插拔过程中不会出现壳体晃动、针脚脱焊的问题。在做整机结构布局的时候，工程师只需要在面板或者电路板上预留出对应方块轮廓的避让空间，留出插头插拔时的手部操作余量即可，不需要额外设计复杂的安装固定支架，非常适合在紧凑排布的控制面板上密集布置多组信号接口。它的外形轮廓规整，方形外壳在面板开孔排布时可以紧密相邻，空间利用率远高于圆形法兰式连接器，在接口数量较多的测控面板上，能有效节省面板占用面积，给显示屏、操作按钮等其他元件留出更多布置空间。

　　实际选型应用中，这类连接器常被用来传输低压控制信号、小功率供电回路以及模拟量传感信号，四个针脚可以分别定义为电源正、电源负、信号输入、信号输出，单颗接插件就能完成一组终端设备的全部接线，不用分别布置电源接口和信号接口，简化了整机的外部接线流程。在做三维结构设计时，这款模型完整还原了外壳的方正棱角、端面圆形接口的内凹轮廓、内部四个针孔的排布位置以及下方固定插脚的形态，结构工程师在做整机面板布局时，可以直接把模型调入装配体，提前核对接口和周边元件的间隙，模拟插头插入后的伸出距离，避免出现装配完成后插头和周边线缆、外壳结构干涉的问题。针对需要在小型控制盒、手持检测设备上布置外接信号接口的场景，这款接插件的紧凑尺寸优势非常明显，它不会像多针工业航插那样占用大量面板空间，同时又能满足常规低速信号、小电流供电的传输需求，兼顾了连接可靠性和结构紧凑性。在维护层面，这类标准化DIN接口的配对插头采购渠道成熟，备件替换十分方便，设备交付用户后，即便出现接插件损坏的情况，维护人员也可以快速采购同规格备件完成更换，不用专门定制特殊接口配件，降低了设备全生命周期的维护成本。建模过程中也充分考虑了不同设计软件之间的装配兼容性，模型的配合基准面和安装孔位都按照实物尺寸1:1还原，导入各类三维装配环境后都能直接完成干涉检查和安装位校验，帮助结构工程师在设计阶段就把接口布置的所有细节核对到位，减少后期样机试制时的开孔错误、装配干涉等问题。
