RealsenseT265C视觉跟踪模块结构

　　视觉跟踪模块在移动机器人、AGV小车、无人机、手持测绘设备以及实验台位姿采集系统中，常作为独立的前端感知单元使用。它的核心任务不是获取彩色画面，而是通过双目鱼眼图像与内置惯性测量单元的融合，持续输出设备在空间中的运动轨迹和姿态变化。对于结构工程师而言，这类模块虽然体积不大，但在整机布局中往往决定了感知视场是否被遮挡、线缆走向是否合理、外壳防护是否可靠，以及振动、温升和装配公差是否会影响跟踪稳定性。

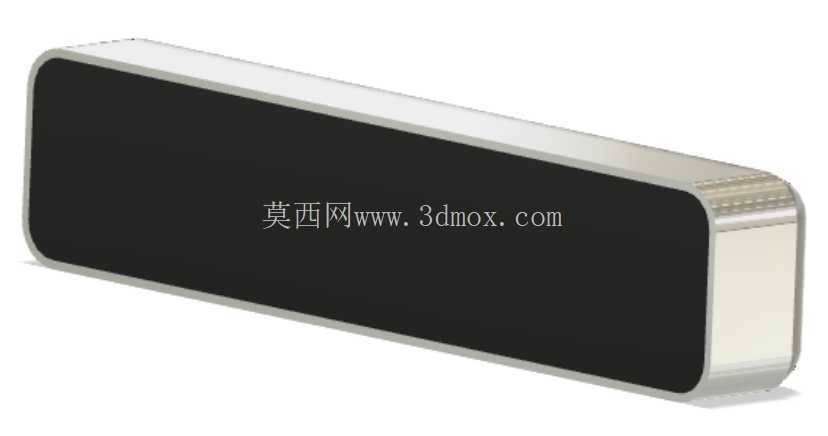

　　该模型围绕Realsense T265C跟踪模组的基本外形进行建模，主体采用狭长扁平的盒体形态，正面为大面积黑色视窗区域，用于容纳双目视觉相关的光学窗口；侧边与端部保留模组外壳的圆角、台阶和接口边界。建模时没有把产品简化成单纯的长方体，而是将正面黑色面板、银色金属质感边框、端部厚度过渡以及底部安装参考面分别表达出来，这样在整机装配中可以直接检查模组与支架、压条、外壳开孔之间的关系。

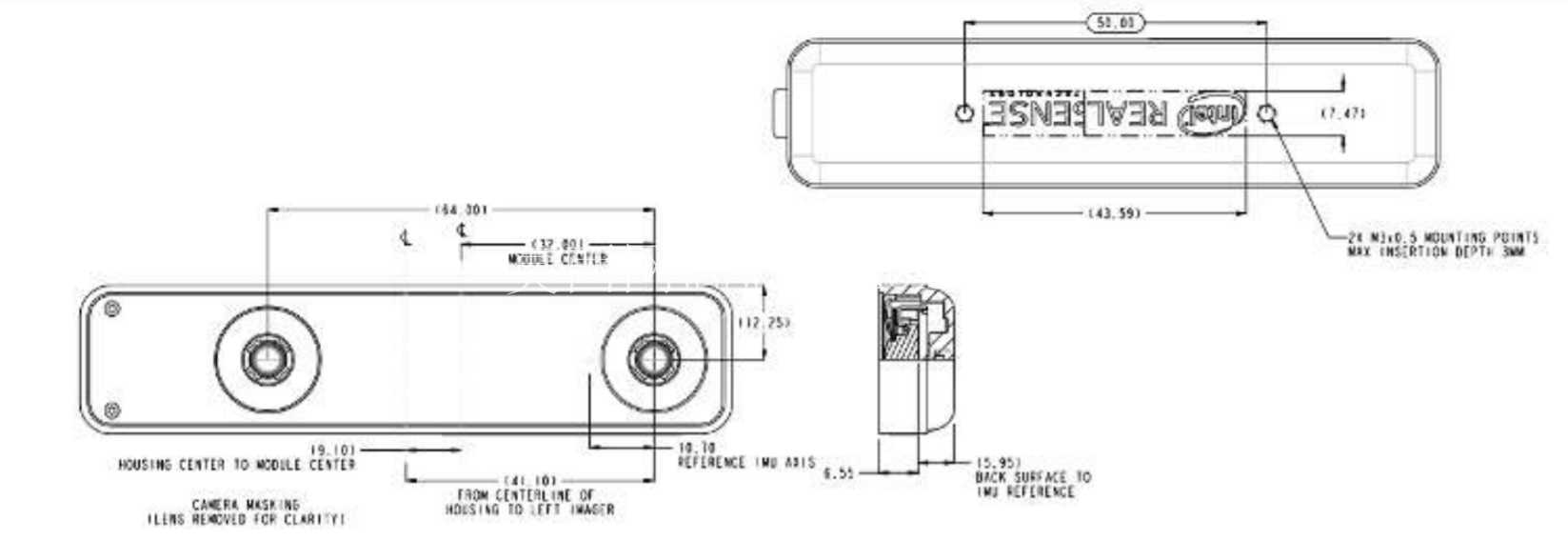

　　从实际安装角度看，跟踪模块对朝向和视野比较敏感。双目镜头需要朝向运动前方或预定观测方向，前方不能有透明件反光、螺丝头凸出、线束遮挡或钣金折边压入视场。模型中正面视窗区域的连续黑色面可作为光学禁占区，在结构布局时应围绕该区域留出无遮挡空间。模组侧边的圆角和包边不能被支架强行夹持过紧，否则外壳受力后可能引起内部光学元件相对位置变化；较合理的方式是在底部或背部设置定位面，再通过弹性压片、限位框或螺钉固定耳进行约束。

　　在移动机器人场景中，该类模块常安装在底盘前上方、立柱顶部或云台中心附近。选择位置时，需要兼顾视场高度、冲击振动和线缆弯曲半径。若装得过低，地面强反光、近处脚轮和障碍物会频繁进入画面；若装在易晃动的悬臂末端，惯性数据与图像运动之间可能出现额外振动耦合。较稳妥的设计是让模组背靠刚性安装板，安装面平面度受控，周围保留插接空间，并使模块坐标系与机器人底盘坐标系之间的安装角差可标定。

　　在无人机或小型便携设备上，狭长扁平外形有利于嵌入机身头部或手持杆端部。设计外壳时，不能只按外观曲面包住模组，还要考虑光学窗口到外罩的距离。若外加透明保护片，应避免与鱼眼视场锥相交，保护片表面也要做防反光处理；若采用开孔方案，则开孔边缘需要远离视场边界，并在开孔周围设置遮光筋，防止环境侧向光在窗口内形成杂散反射。模型给出的外形边界可用于早期干涉检查，尤其适合在设备外壳尚未细化时提前确定开孔尺寸和避让区域。

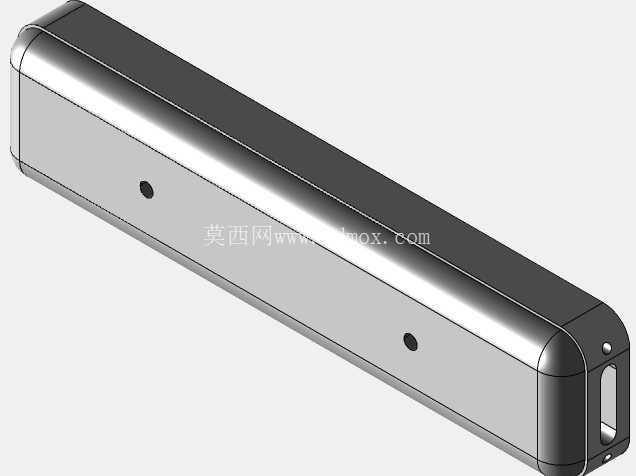

　　模组的端部和侧边是结构设计中容易被忽略的位置。实际产品通常需要在端部预留数据线插拔空间，线缆不能从正面视窗区域横穿，也不宜在模组外壳上形成硬拉应力。布线时可让连接器出线方向沿设备骨架走向，线缆根部设置固定点，使插拔力和拖拽力由线卡承担，而不是直接作用于模组接口。若设备存在频繁震动，还应在连接器附近增加缓冲弯弧，减少线材往复摆动对接口的疲劳影响。

　　从热与防护角度看，视觉跟踪模块本身功耗不高，但在密闭外壳中长时间运行时，金属边框附近仍应保留一定散热路径。背部贴合导热垫或让金属框架与主机壳体接触，比完全悬空包裹在塑料腔内更有利于温度稳定。防护设计则要区分光学区和机身区：机身周边可通过密封圈、泡棉或点胶实现防尘防水，但光学窗口不能被普通密封件挤压变形；透明罩材料还需考虑耐磨、透光率和清洁维护。

　　该三维结构在建模思路上强调安装边界而非内部芯片细节。对于选型工程师，它可以用来评估模块在有限空间内的摆放方向、支架夹持位置和外罩开孔；对于机械设计人员，它可以作为整机中的真实占位件，检查螺钉、筋位、线束、门板和维护工具是否发生干涉；对于算法或系统集成人员，直观的外形表达也有助于讨论模块坐标系、镜头朝向和底盘安装基准之间的关系。

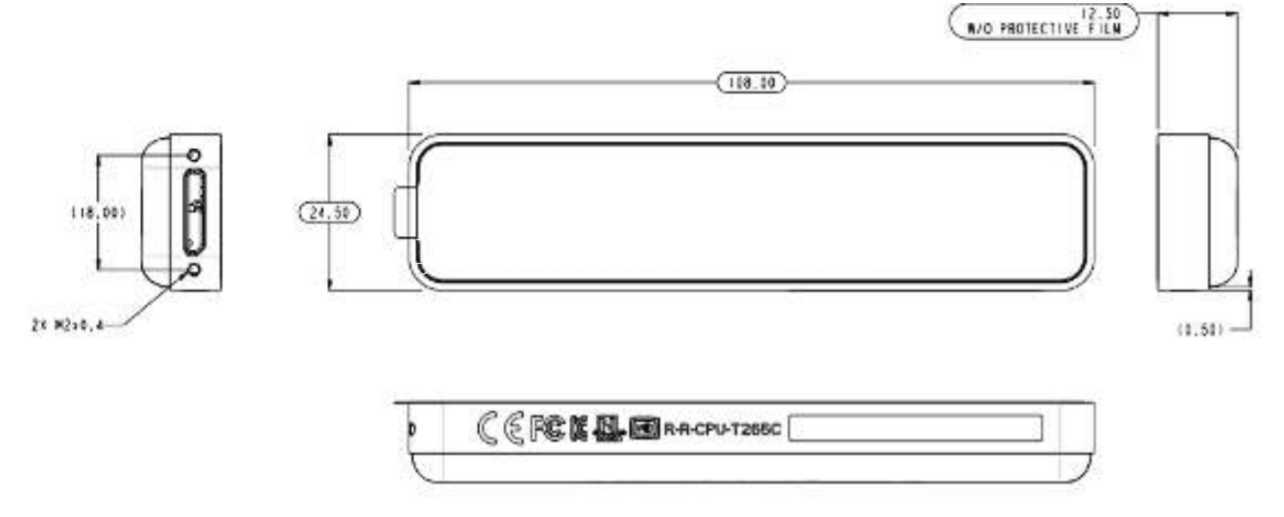

　　在装配公差方面，模组外形的圆角、厚度和正面视窗位置都应纳入约束。支架不宜同时对多个外形面做过定位，较合理的方式是用一个主安装面控制高度，用两个侧向限位点控制水平位置，再用压块限制脱离方向。这样既能保证模组在振动环境中不位移，又能避免外壳因累积公差被强制装配。对于需要后期标定的设备，安装支架上还可增加微调结构或定位销，使模组更换后仍能恢复到确定姿态。

　　整体来看，该模型适合用于机器人感知单元布局、便携测量设备外壳设计、无人机头部舱体设计以及视觉导航实验平台搭建。它把跟踪模块在工程应用中最常涉及的外形轮廓、光学面、安装空间和接口避让关系集中呈现出来，使结构方案在早期就能围绕视场、固定、布线和防护展开校核，减少后续详细设计阶段因感知模块位置不当造成的返工。
