激光式PM2.5粉尘颗粒物传感模组

　　在室内空气质量监测设备、新风系统控制端、车载空气净化装置以及便携式环境检测终端中，颗粒物浓度采集往往是决定整机控制逻辑的核心环节。这套激光散射式粉尘传感模组的三维结构，围绕小体积设备内部的紧凑安装需求展开，既保留了光学检测腔体所需的气流通路，也兼顾了电路板固定、接插件避让和后期维护装配的实际操作空间。

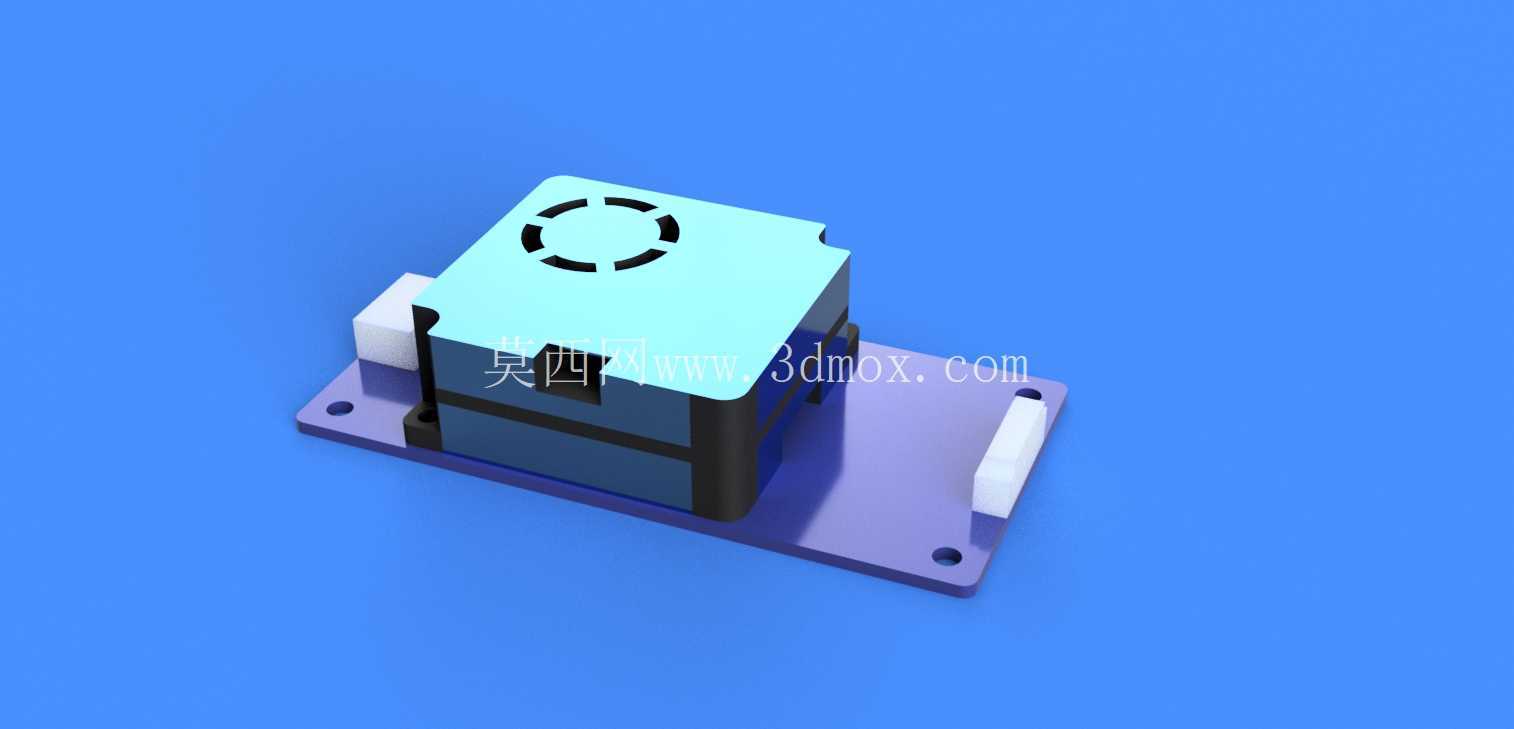

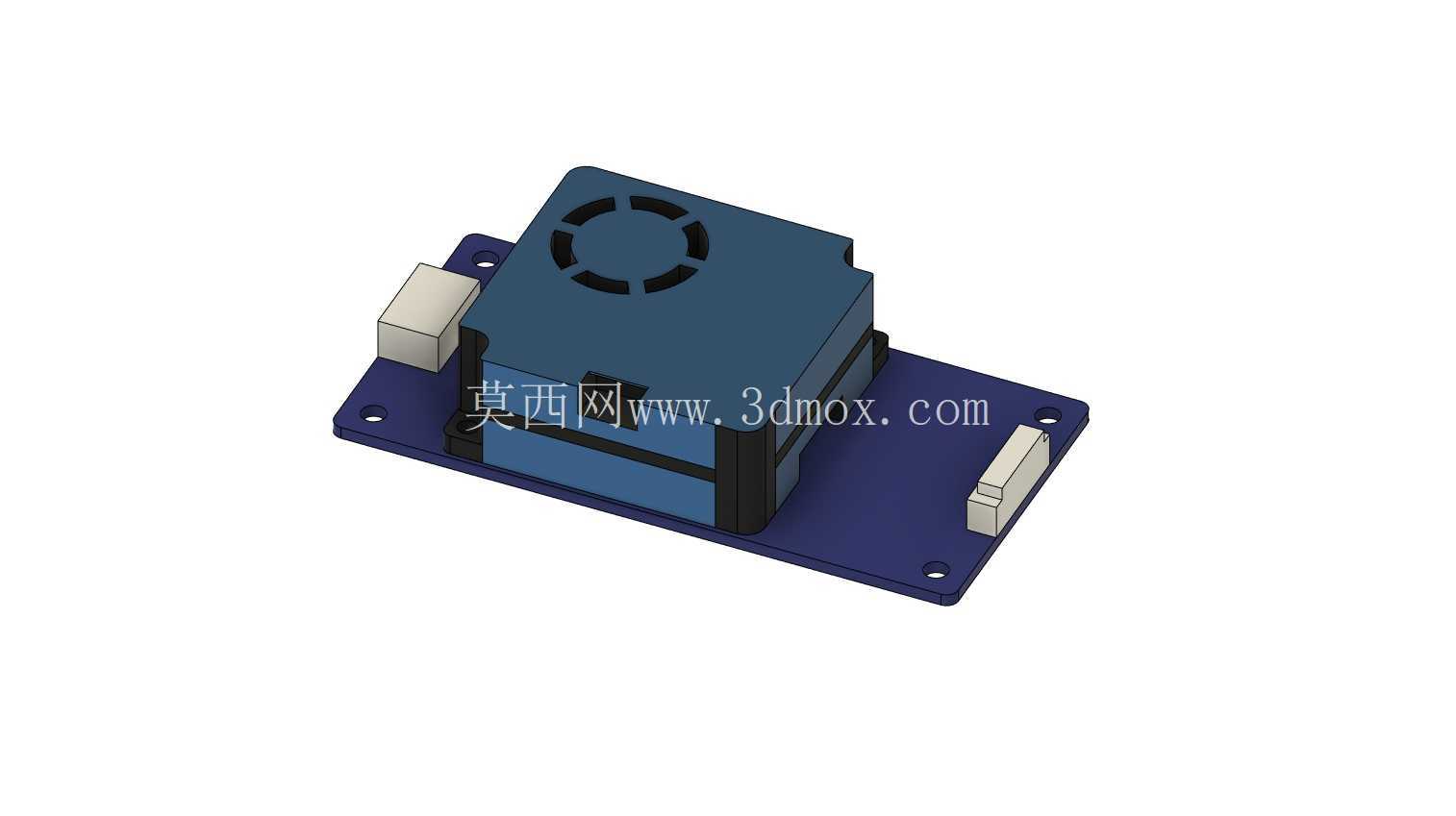

　　从结构组成看，模组主体由上方深色检测盒体、底部蓝色承载电路板以及两侧白色插接端子构成。检测盒体内部承担激光发射、光电接收、气流引导和粉尘散射信号采集等功能，外壳顶部开设环形通风槽，用于让被测空气进入光学腔；槽口周边的加强轮廓既提高盒体刚性，也避免薄壁区域在装配受力时出现凹陷。盒体与电路板之间通过定位柱和卡扣配合，减少螺丝数量，使自动化产线贴装后能够快速压合固定。

　　底部电路板并非简单平板，而是向检测盒两侧延伸出安装耳，耳片上预留固定孔。对于结构工程师而言，这些孔位决定了模组在整机中的安装边界：固定孔中心距、孔径公差以及孔边到外壳的距离，都需要与设备壳体立柱匹配。若安装面存在高度差，应在立柱处增加限位台阶，防止电路板受弯后使检测盒倾斜。板边两侧的白色连接器承担电源、I2C通信和数据输出接口，建模时需要在连接器外侧预留插拔空间，不能被风道隔板或壳体筋位压住。

　　该类传感器的实际用途是通过激光照射空气中的悬浮颗粒，利用散射光信号换算PM2.5浓度，因此气流组织比普通电子模块更关键。三维结构中，顶部进风区域与盒体侧面、底部空间共同形成短路径风道，配合内部风扇可将环境空气抽过检测区。设计整机风道时，不宜让气流直冲光学元件，也不能在进风面附近布置大面积遮挡物；较合理的方式是在模组上方保留匀压腔，使空气以稳定低速进入传感器，同时避免大颗粒灰尘、纤维或冷凝水直接沉积在激光窗口。

　　从安装尺寸角度看，模组最大外轮廓集中在底部电路板范围，检测盒高度则决定设备上盖与主板之间的最小净空。布局时不能只按静态干涉检查，还应考虑连接器插拔手指空间、线束折弯半径以及检测盒顶部通风槽与外壳开孔的对位关系。若设备采用自然对流，外壳开孔应尽量靠近进风区；若采用风机强制引流，则需要让传感器位于风道采样段，而不是靠近出风口的紊流区，否则浓度读数容易受流速波动影响。

　　建模过程中，盒体圆角、电路板倒角、连接器高度和安装耳厚度均需要按实物比例表达。深色盒体侧壁的分段结构体现了上下壳扣合关系，底部蓝色板面上的开孔位置则用于装配固定。对选型人员来说，这类模型可直接用于设备内部干涉检查、风道隔板设计、安装立柱定位以及线束走向确认；对结构设计人员来说，重点不是复刻外观，而是在有限空间内保证传感器可装、可拆、可通风、可通信，并让光学检测区域远离振动源和强光源。

　　在工程应用中，该模组常与温湿度传感器、微控制器和风机驱动模块共同组成空气质量控制单元。PM2.5数值升高时，整机可提高新风或净化档位；浓度下降后转入低功耗运行。为保证采样代表性，传感器应远离电源发热元件，避免热羽流改变局部空气路径，同时也要避开屏幕、变压器等可能产生电磁干扰的部件。接插件方向宜顺着装配工位布置，使工人在合壳前完成线束插接，减少盲插操作。

　　整体结构呈现出典型嵌入式检测模块特征：底部电路板承担电气连接与机械基准，上方盒体封装光学气路，两侧端子提供标准接口，安装耳负责与整机固定。把这些边界条件纳入三维设计后，设备壳体、风道和主板可以同步优化，既缩短样机调试周期，也降低后期因通风不足、装配干涉或连接器避让不够造成的返工风险。
