八位直插式拨码开关阵列结构

　　这类八位拨码开关阵列常见于工控板卡、仪器仪表、通信设备和嵌入式控制板，用来设置站号、地址码、工作模式或功能选项。与软件配置相比，硬件拨码在断电后仍能保持状态，调试人员不用进入系统菜单，直接观察拨柄位置就能确认配置，现场维护和产线烧录时比较直观。

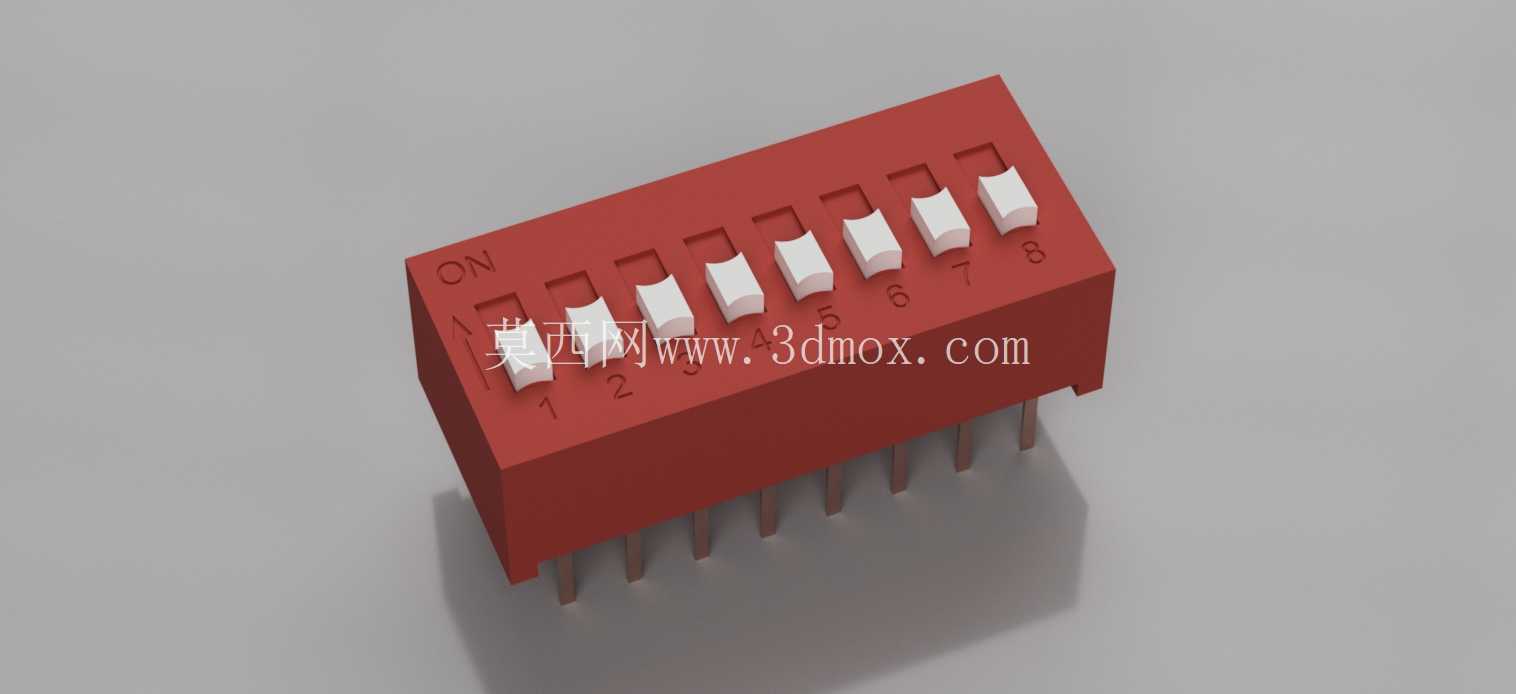

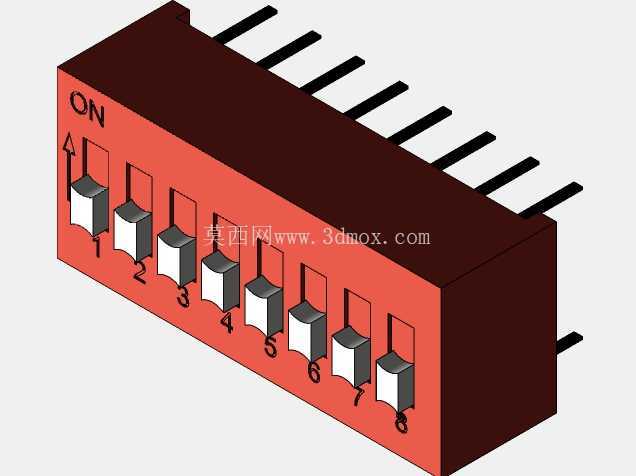

　　建模时先从开关本体的红色绝缘基座入手，确定八位并排拨柄的节距、整体长度、宽度和高度。正面保留ON标识、向上箭头以及1到8的位号，拨柄采用凸起的小滑块形态，分别表现拨到ON侧和OFF侧时的位置关系。顶部为深色封装体，两侧伸出直插引脚，引脚数量与八位开关对应，排布要和PCB焊盘间距一致，避免后续板级装配时出现干涉。

　　安装边界方面，需要重点控制本体占板面积、引脚伸出长度和拨柄上方的操作空间。直插引脚穿过PCB后进行波峰焊或手工焊接，因此模型中引脚中心距、引脚宽度和排距应按常规DIP封装习惯处理。开关周围不能紧贴高元件，壳体上方也要留出手指或镊子拨动拨柄的高度，否则量产调试时很难单独切换某一位。

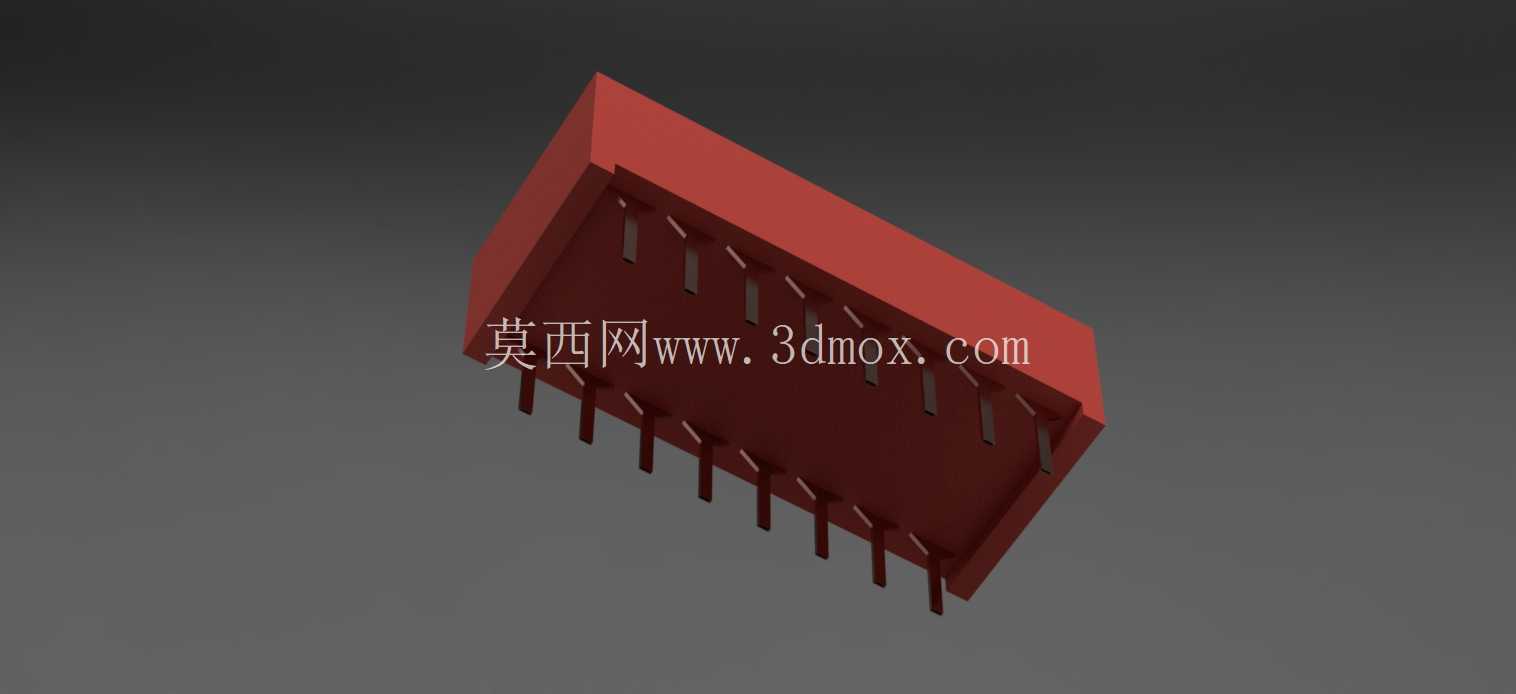

　　结构细节上，红色基座与深色上盖之间形成清晰的分件关系，拨柄槽位沿长度方向均匀排列。每个拨柄在槽内有两个稳定位置，建模时通过滑块高低和前后偏移体现档位差异，而不是只做平面贴图。引脚从本体两侧向下并向外延伸，末端保留适合插装的直段；端部引脚与相邻引脚之间的绝缘间隙要表达清楚，这对理解爬电距离和焊接间距有帮助。

　　从使用功能看，每一位拨码内部相当于一组独立开关，八位组合可提供多个二进制地址状态。设备上电或复位时，主控电路读取各引脚电平，从而获得人工设定的编码。因为它属于人机设置元件，外形不仅要满足焊接，还要让操作者快速识别位序和ON方向，所以正面字符、箭头和拨柄触感区域都是结构设计的重点。

　　在整机布局中，这类元件通常放在板边、调试口附近或面板可接触位置。若设备外壳封闭，则需要在壳体上对应开孔或设置窗口，让拨柄能够被工具操作；若开关埋在板卡中间，周围电容、连接器和线束会限制操作，维修时往往需要拆板。三维建模阶段把本体、引脚、拨柄行程和上方维护空间一起建出来，可以提前检查外壳间隙、接插件高度以及走线方向。

　　材料与工艺层面，基座和上盖一般采用耐热绝缘塑料，拨柄为便于识别的浅色绝缘件，引脚为金属镀覆结构。模型虽然不必还原内部微动触点，但外部尺寸需要服务于PCB封装设计和整机干涉检查：引脚位置决定焊盘图形，本体高度决定外壳净空，拨柄节距决定人工操作时误碰相邻位的概率。

　　实际选型时，除了位数，还要关注引脚形式、拨动力度、工作温度、焊接耐温和密封要求。板卡空间紧张时可采用贴片或低背版本；需要频繁设置的场合，拨柄阻尼和定位感会影响调试体验。该三维结构以外部装配关系为核心，把红色本体、深色上盖、八位拨柄、位号标识和双列直插引脚完整表达，适合用于控制板布局、教学演示、元器件库建立以及整机维护空间校核。
