600A四桩大电流直流汇流母排

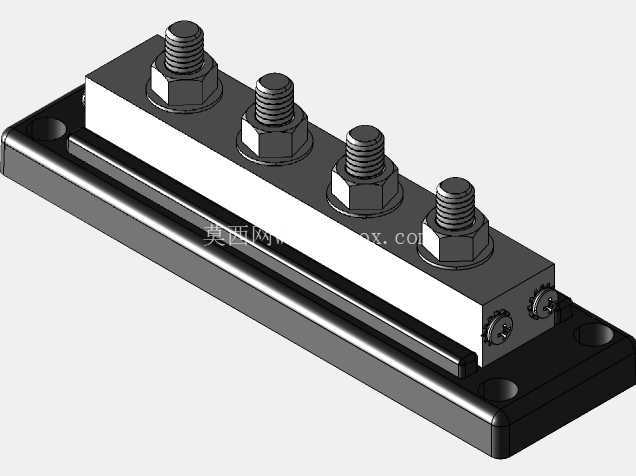

　　这套大电流汇流母排的结构设计，完全围绕船舶直流配电、改装工程车储能柜、大功率岸电转接箱这类高负荷低压配电场景展开，这类场景里往往要同时对接多路蓄电池组输出、逆变器进线、主配电屏供电回路，普通接线端子排载流上限不足，多根线缆直接压接在同一个接线桩上很容易出现接触电阻不均、局部发热、线缆松脱的问题，一体式铜质母排就是为了解决这类痛点做的集成化方案。从结构布局来看，整套组件分为绝缘安装底座和导电母排本体两部分，底座采用长条形硬质绝缘型材加工，两端预留沉头安装孔，安装时可以直接用螺栓固定在配电舱内壁、电池架顶面或者绝缘安装板上，底座和导电母排之间预留了完整的爬电间隙，哪怕舱内出现凝露、积灰的情况，也能避免母排和安装金属基体之间出现拉弧、漏电风险。

　　母排本体采用矩形截面紫铜型材加工，表面做镀镍防腐蚀处理，既降低接触电阻，也能在海洋高盐雾、车间高油污的环境里长期使用不氧化。母排顶面等距布置四个大规格接线桩，每个接线桩都配套平垫、弹垫和锁紧螺母，单桩可以同时压接2到3根大截面铜线缆，四个接线位总载流能力达到600安培，足够承接整组储能电池的总输出电流，不用再额外拼接多块小母排，减少了连接点数量也就降低了故障发热点。母排的侧端面还预留了两个小型辅助接线端子，可以用来接电压采样线、小功率控制回路供电或者接地检测线，不用在主接线桩上挤占大线缆的压接空间，现场布线的时候强弱电走线分界更清晰。

　　做三维结构设计的时候，首先要核对的就是安装边界尺寸：底座的总长要适配常见配电舱的预留安装位，两端安装孔的孔距要和市面通用的大电流母排安装尺寸兼容，方便旧设备改造的时候直接替换原有老旧汇流排，不用重新在安装板上打孔。母排本体的高度要控制在配电箱内部的安全电气间隙范围内，接线桩露出母排顶面的高度要保证螺母拧紧之后，线缆铜鼻子完全被垫片压实，不会出现压接偏斜、铜鼻子悬空的情况。相邻两个接线桩的中心距要留足扳手操作空间，现场接线的时候用普通套筒或者开口扳手就能逐个锁紧螺母，不会因为桩体间距太小，工具卡滞没法施加规定的锁紧扭矩。

　　底座两侧的凸边结构除了定位母排之外，还能在母排和安装面之间形成空气隔热层，即便母排在满负荷运行时出现温升，热量也不会直接传导到下方的塑料安装板或者电池壳体上，避免长期高温加速绝缘件老化。在实际选型应用里，这类母排大多用在游艇直流供电系统、房车储能改装、工程车辆低压主配电、大型UPS电源输出汇流这些场景，相比传统用多根短线缆跨接接线端子的方案，一体式母排的导电路径更短，整条汇流路径上的电阻差极小，大电流通过的时候各个接线位的温升均匀，不会出现某一个接点因为接触电阻过大率先过热烧蚀的问题。建模过程中所有配合面的公差都要贴合实际装配要求：接线桩和母排本体的连接位置要保证同轴度，螺母拧入的时候顺滑无卡滞，底座的安装沉孔深度要保证固定螺栓装入之后螺栓头完全沉入孔内，不会凸起刮蹭母排底部的绝缘层。侧面的小辅助接线端子的位置要避开主接线桩的线缆弯折空间，主线缆从接线桩引出之后的弯曲半径不会和小信号采样线发生干涉，后期柜内布线整理的时候走线顺畅，也方便后续运维人员逐个接点测温、紧固检修。
