桌面式非接收银支付终端结构设计

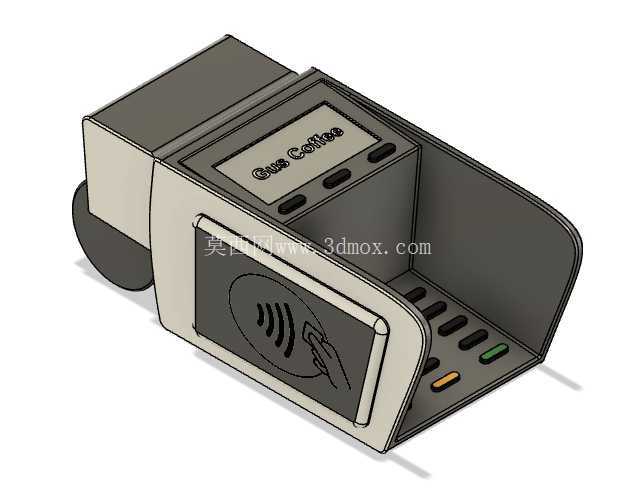

　　线下零售门店的收银台空间通常十分局促，咖啡档口、便利店、快餐取餐区这类场景里，收银员既要操作触屏收银机、扫描商品条码，还要处理小票打印、刷卡感应、凭条撕取等连续动作，支付终端的布局合理性直接决定单笔结账的耗时。这套终端的结构设计没有采用常见的立式瘦高造型，而是把非接感应区、操作按键区、内置热敏打印模块整合在一个带围挡的斜置台座内，操作员抬手即可完成卡片触碰，顾客在台座外侧也能清晰看到感应标识，避免双方反复递卡、调整位置的多余动作。

　　从实际使用的动线来看，台座后侧抬升的斜面上预留了显示屏安装位，屏幕朝向收银员一侧倾斜，日常录入金额、核对交易信息时视线无需大幅下移；屏幕下方排布的多枚功能按键做了下沉式凹槽限位，手指盲操作时不会误触相邻按键，按键旁的开槽同时兼顾内部PCB板的散热与走线避让。台座前端的大面积非接感应区域做了圆角包覆处理，表面印刷的非接支付标识与刷卡手势示意直接模印在面板上，长期摩擦也不会脱落，感应线圈埋在面板下方的安装槽内，线圈与面板的间距控制在感应读卡的有效距离范围内，既保证手机、银行卡快速识别，又避免外部金属物件干扰读卡信号。

　　终端侧后方延伸的舱体用来容纳热敏打印机芯与纸卷，纸卷舱做了大开口的敞口设计，更换小票纸时无需拆解整机外壳，掀开上盖即可将整卷热敏纸放入，出纸口顺着台座内侧的导向槽延伸，打印完成的小票直接落在围挡形成的置物区内，收银员撕取凭条时不会掉落到台面外。台座内侧围挡的高度经过适配，既可以遮挡打印出的小票避免被风刮走，也能在顾客递卡时起到临时放置手机、卡片的作用，围挡边缘全部做了钝角倒圆，日常清洁擦拭时不会刮伤抹布或操作人员手部。

　　底部的支撑结构采用偏心配重布局，整机重心落在底座投影范围的中心区域，顾客触碰面板、撕拉小票时终端不会出现翘动、滑移；底座底面预留了防滑橡胶垫的安装卡槽，橡胶垫高出底面1.5毫米左右，放在大理石、木质收银台面上都能获得足够摩擦力，同时避免硬质外壳刮花台面。机身外壳的分模线沿侧棱走向布置，上下壳通过侧边卡扣与底部隐藏螺丝紧固，外壳装配后没有外露的凸起接缝，日常泼洒的咖啡、饮料液体可以直接用抹布擦拭，不会从接缝处大量渗入内部电路仓。

　　结构建模过程中，所有内部元件的安装边界都做了干涉校验：打印机芯的固定柱位置与纸卷转动空间预留了足够余量，纸卷满卷状态下转动不会蹭到壳体内壁；感应线圈的走线槽沿壳体内侧筋位布置，避开打印机芯的发热区域；功能按键的触发行程与下方轻触开关的高度完全匹配，按键按压无卡滞；面板上不同功能的指示灯做了分色开孔，绿色、橙色指示灯分别对应交易成功、故障提示状态，灯光从开孔处透出时不会互相串光。整机的外接接口集中布置在机身后侧的凹槽内，电源线、通讯线插接后线缆可以顺着台面后方的走线槽收纳，不会在收银台正面杂乱缠绕，适配绝大多数门店收银区的紧凑安装环境。
