M5StickCPlus手持开发终端外壳结构

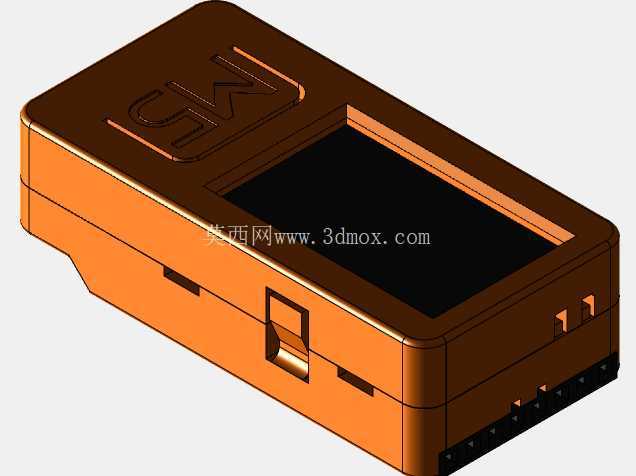

　　这套三维结构围绕小型手持物联网开发终端展开，主体由上下扣合式壳体、正面显示窗口、顶部标识浮雕、侧边按键开孔、底部外设接口槽以及内部电路板容纳空间组成。建模时先从整机堆叠边界入手，确定显示屏、主控板、电池和外接端口的相对位置，再反向生成外壳壁厚、卡扣、止口和局部加强筋，使外观件与内部电子件之间保持稳定间隙。

　　从实际使用场景看，这类终端常用于传感器数据采集、设备状态点检、教学实验、快速原型验证和小型物联网节点。现场人员可以通过屏幕读取温湿度、姿态、电压或计数信息，也能借助侧边按键完成菜单切换、确认和复位。外壳的作用不只是遮盖电路板，还要在手持操作、桌面放置和频繁插拔线材时提供定位、防护和握持支撑。

　　结构上，上壳承担显示窗口与品牌识别区域。窗口四周保留连续边框，避免屏幕边缘直接外露；顶面浮雕字符与壳体一体成型，既增强识别度，也不需要额外丝印或标牌。下壳采用较平直的底面，便于设备稳定放置；侧壁在转角处做圆角过渡，降低握持时的棱角感，同时让注塑成型时的材料流动更顺畅。前后壳之间通过周向止口配合，配合面形成重叠边，可减少缝隙错位，并对灰尘、轻微飞溅和手指触碰内部焊点起到阻隔作用。

　　侧边功能区是建模中需要重点控制的部分。按键孔位置对应内部微动开关，孔壁与按键帽之间预留活动间隙，防止按压卡滞；孔周局部加厚，避免薄壁区域在反复按压后开裂。底部连续接口槽用于露出充电、下载或扩展引脚，槽口边缘与插头壳体保持避让距离，多个小隔筋将不同端口区域分开，既提高插接导向性，也增强下壳边缘刚度。若用于批量生产，这些隔筋厚度和拔模斜度需要结合模具方向统一检查，避免出现侧向倒扣。

　　内部空间按照电子元件高度分层布置。显示屏位于上层，靠近上壳窗口；主控板位于中部，依靠柱位和限位筋固定；电池等较厚元件放在下层区域，与板件之间保留绝缘和膨胀间隙。螺柱、卡扣和支撑筋不应盲目加高，而应围绕电路板固定点、元件禁区和外壳受力点设置。靠近接口的位置需要加强，因为插拔线材时产生的侧向力会直接传递到壳体；靠近按键的位置则要控制筋位与开关行程的关系，保证按压手感清晰。

　　安装边界方面，外形以长方体圆角盒体为基础，长宽方向主要受屏幕和电路板尺寸约束，高度方向由电池、板间连接器和壳壁厚度共同决定。设计时需要把屏幕可视区、按键中心、接口中心线和外壳对称关系一起校核，避免外观完成后才发现内部元件越界。对于需要外接传感器或底座的项目，底部接口槽的位置还应与扩展板、线束弯曲半径和插头插拔手指空间联动考虑。

　　建模过程中，外观曲面虽然不复杂，但细节较多。圆角不能只按视觉效果统一设置，壁厚交汇处要防止材料堆积；浮雕字符深度过浅会影响成型辨识度，过深则可能在背面产生缩痕。卡扣根部应设置过渡圆角，悬臂长度与扣合量要匹配壳体材料特性；止口配合段需要保留合理间隙，既保证装配顺畅，又避免整机按压时出现异响。

　　从工程交付角度看，该结构适合用于嵌入式开发设备的外观验证、装配干涉检查、3D打印手板以及小批量外壳改制。通过三维模型可以直观检查屏幕视窗与显示区域是否对齐、侧边按键是否有足够行程、底部插头是否能完全插入、上下壳扣合后是否压迫线材。对于结构设计人员，这类模型的价值在于把电子堆叠、人机操作和壳体工艺放在同一空间内协调，而不是单独绘制一个外观盒体。
