铝合金减压阀安装连接支座结构

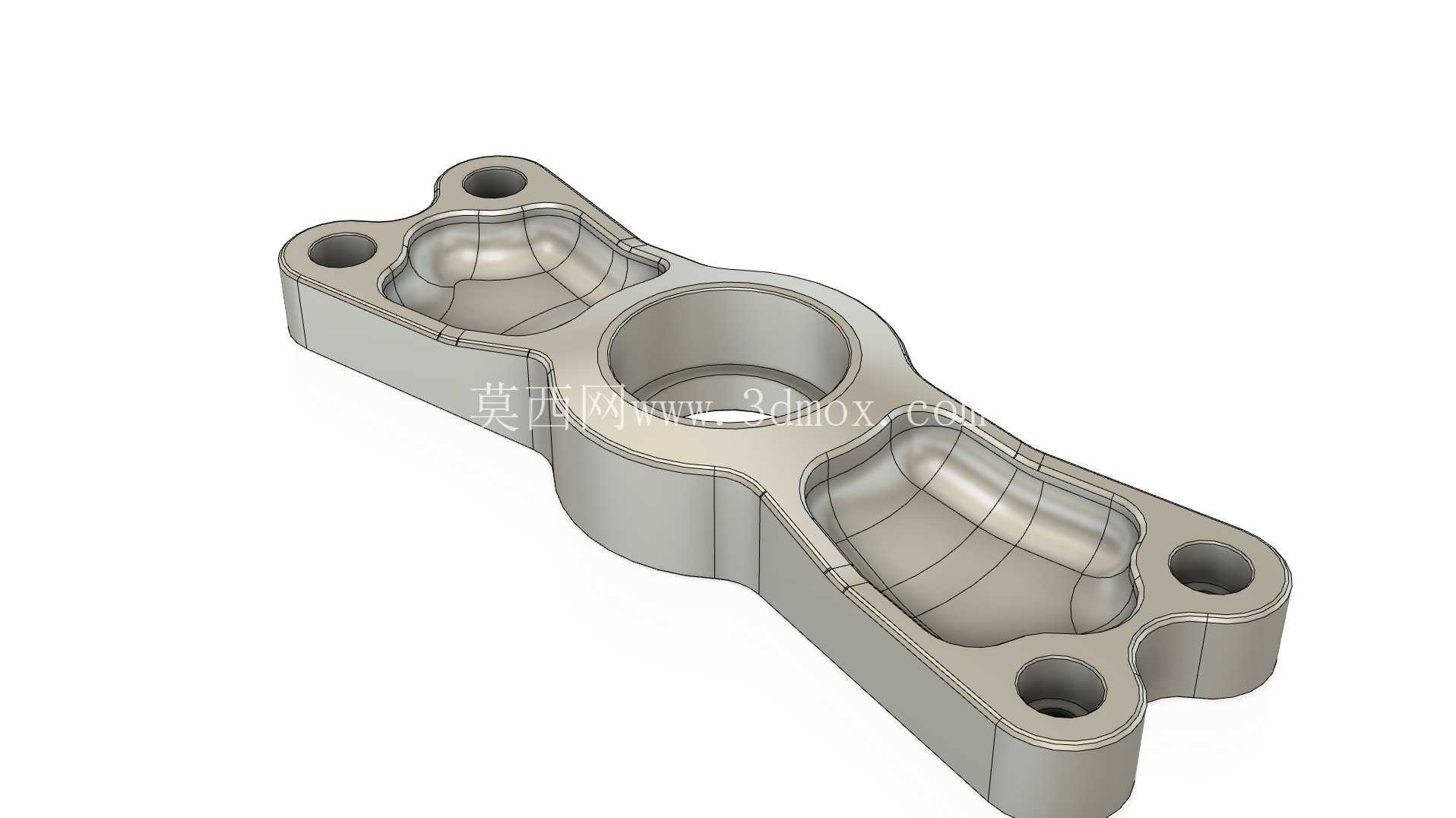

　　该构件属于减压阀配套的安装连接支座，整体采用AL6061T6铝合金加工成型，在流体压力控制管路、小型气动系统、实验台气路以及紧凑型液压辅助回路中承担阀体定位、接口承载和安装固定作用。现场装配时，支座中部的大直径环形腔体用于容纳减压阀的阀芯导向段或阀座配合部位，两侧下沉的弧形型腔为介质流道、密封件或阀体下部轮廓留出避让空间，避免装配后出现结构干涉。

　　从布局上看，零件沿长轴方向呈对称延伸形态，四个角部分别设置带沉孔的安装耳，螺栓穿过沉孔后可将整个组件固定在安装面板、设备机架或阀组集成板上。沉孔结构能够把螺栓头部埋入零件表面以下，既保证安装面外侧平整，也减少外凸连接件对周边管路的剐蹭风险。中部主孔周边保留较高的环形凸台，凸台壁厚按照铝合金承压工况设计，在保证局部刚度的同时控制整体重量；两端型腔采用圆弧过渡，减少铣削加工时的应力集中，也让流体侧或装配侧的轮廓更贴合对应阀体外形。

　　设计过程中需要优先核对主孔与减压阀配合段的同轴度。若主孔作为阀座定位基准，孔壁圆柱度和端面平面度会直接影响密封效果，端面不平会使密封圈压缩量不均，长期受压后容易出现微泄漏。四个安装孔的孔位需要与配套面板孔系一致，耳板外侧轮廓到孔中心的距离决定了扳手操作空间，若边界过于贴近机架侧壁，装配时螺栓拧紧会受到限制。因此在三维建模阶段，应同步建立螺栓、垫圈、阀体下部和安装面板的简化装配体，检查最小间隙，而不是只关注单一零件外形。

　　零件的外形尺寸边界主要由中部阀腔直径、两端安装孔跨距和耳板宽度决定。中部凸台高度高于两侧型面，形成主要的承载区域；两端耳板较薄，适合承受预紧力，但不宜作为额外悬臂负载的支撑点。弧形型腔底部与外轮廓之间保留连续壁厚，这种结构在数控加工中可通过整块铝料铣削完成，避免焊接带来的热变形。6061T6材料具备较好的强度、耐蚀性和切削性能，经过阳极氧化后可进一步提升表面硬度和抗腐蚀能力，适合气路、低压油路以及设备内置阀组环境。

　　在实际使用中，该支座并不直接完成压力调节动作，而是为减压阀提供稳定的机械基准。减压阀工作时会受到介质压力波动、管路振动和螺栓预紧力的共同作用，若支座刚性不足，主孔位置可能产生微小偏移，导致阀芯运动阻力增大或密封面贴合不稳。模型中加强筋与凸台的连续过渡，正是为了把安装耳处的预紧力均匀传递到中部承载区，使阀座在压力变化时保持位置稳定。

　　加工建模时，外形曲面可分区域处理：安装底面和主孔端面应设定为关键加工基准；四个沉孔需标注孔径、沉孔深度和孔位公差；中部型腔与阀体配合处需根据密封形式预留压缩空间。若采用O形圈密封，槽口圆角和表面粗糙度不能只按外观曲面处理，粗糙度过大会增加泄漏概率。对于需要批量生产的场景，还可在满足强度的前提下优化耳板和型腔壁厚，降低铝材去除量，缩短CNC加工时间。

　　整体结构兼顾了轻量化、安装稳定性和加工可行性，适合作为小型减压阀、实验阀组或集成流体控制模块中的连接支撑件进行结构参考。
