手动杠杆式减压阀体十零件装配结构

　　这套手动杠杆式减压调节装配结构，面向小型流体管路的压力调控实训与小流量工况验证场景，整体采用十类独立零件拼接组装，覆盖阀体基座、执行压杆、联动摆臂、密封顶杆、操作手柄、限位端盖等核心功能单元，在实验室流体测试台、小型气动回路教学演示、低压管路调压工位都能匹配对应的安装使用需求。

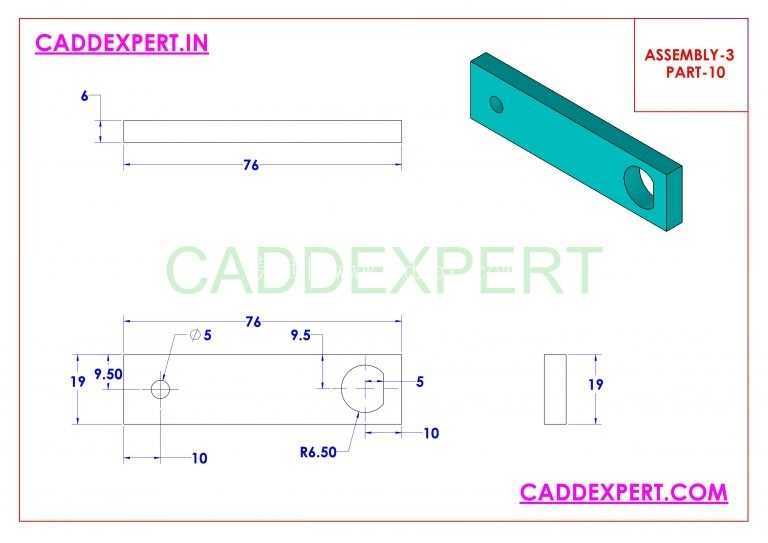

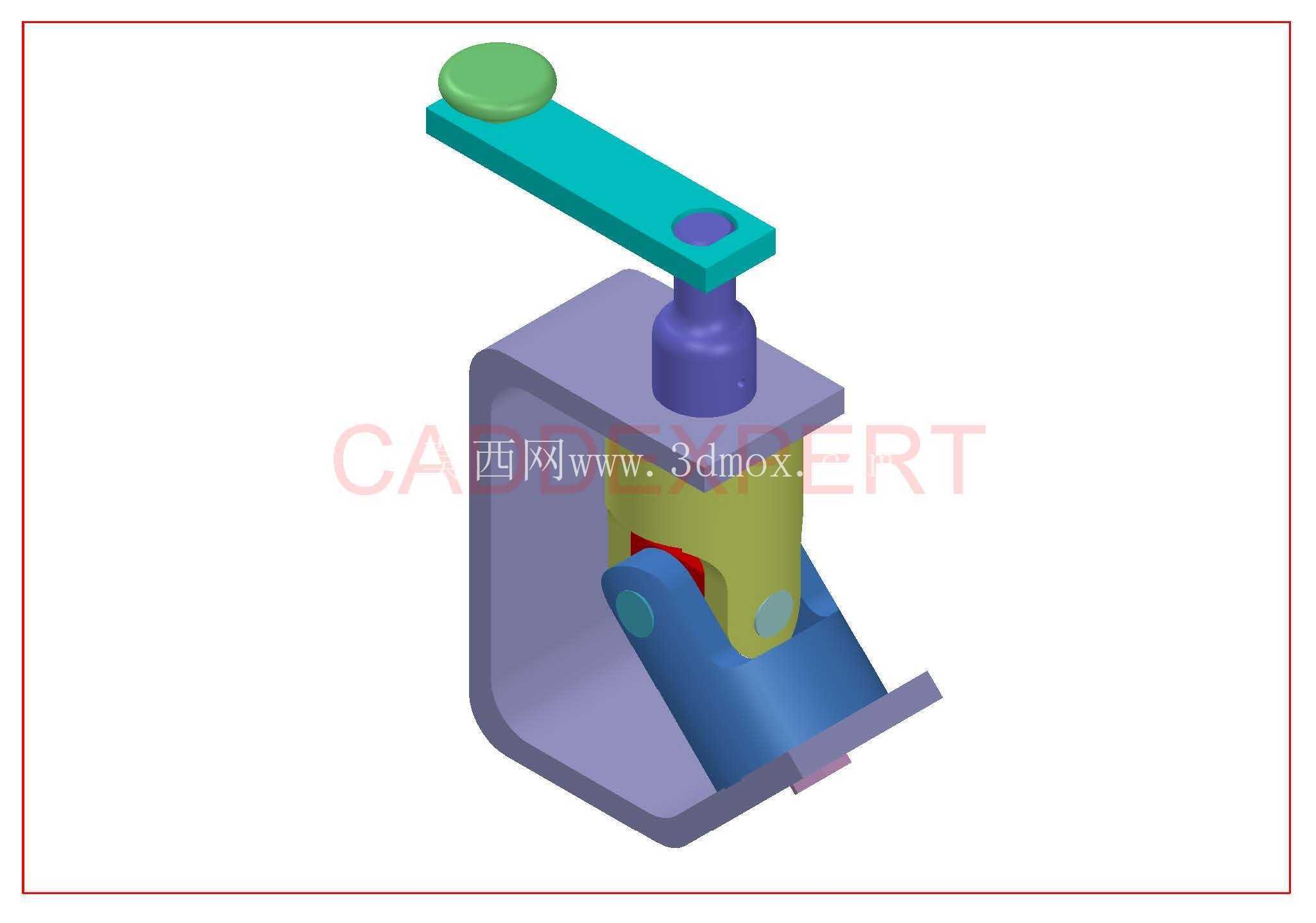

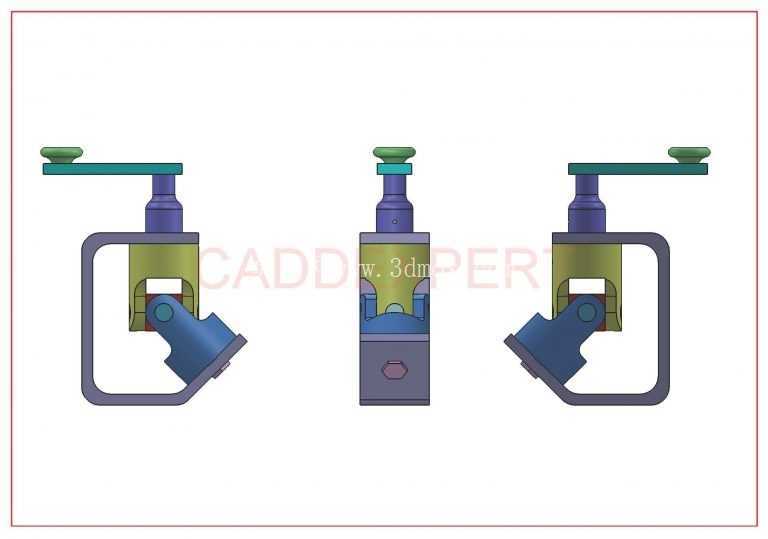

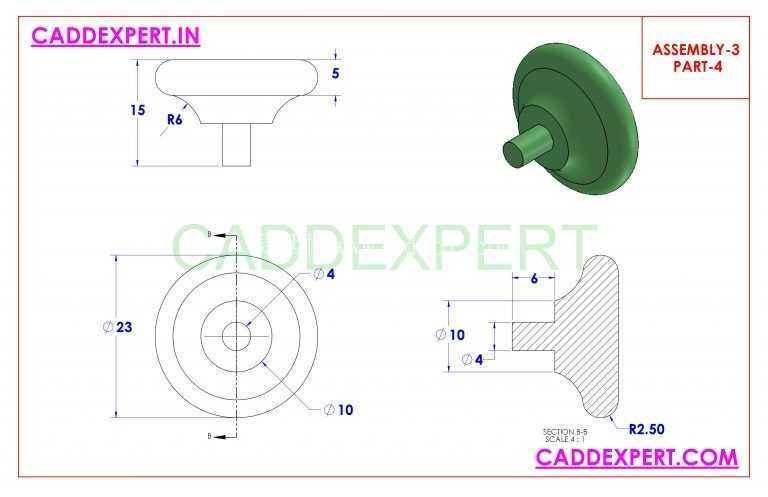

　　从实际功能逻辑来看，该结构依靠顶部手动扳动长手柄输入外力，手柄绕支点转动后向下压动紫色竖向顶杆，顶杆将作用力传递至下方黄绿配色的阀芯联动组件，带动蓝色摆臂绕铰接轴偏转，进而改变阀体内部流道的通流截面积，最终实现出口侧压力的稳定调节；手柄顶端设置绿色圆形按压端帽，既可以作为手动扳动的握持限位结构，也可在需要快速下压复位时直接施加轴向压力，操作力矩经过杠杆放大后，仅需较小的手部作用力即可克服阀体内介质压力与弹簧复位力，降低操作人员的操作负荷。

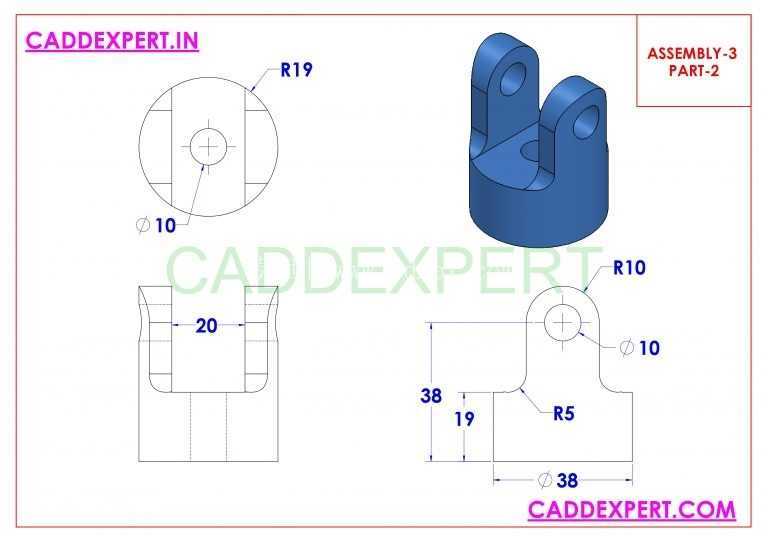

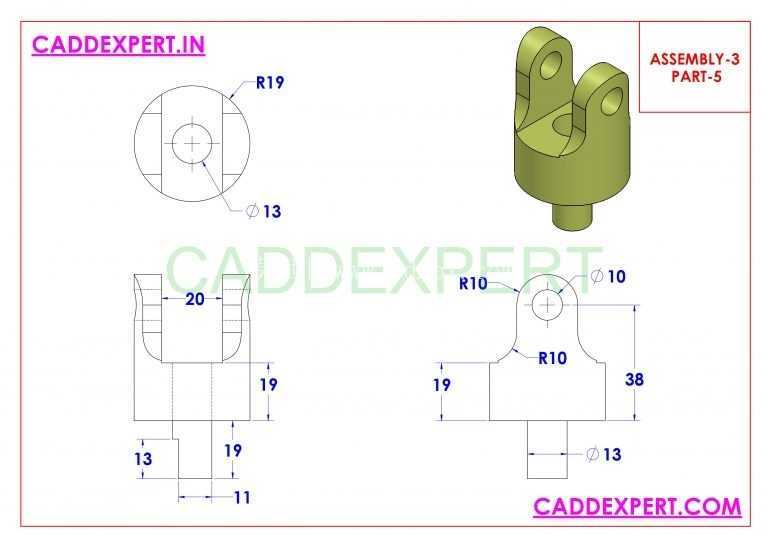

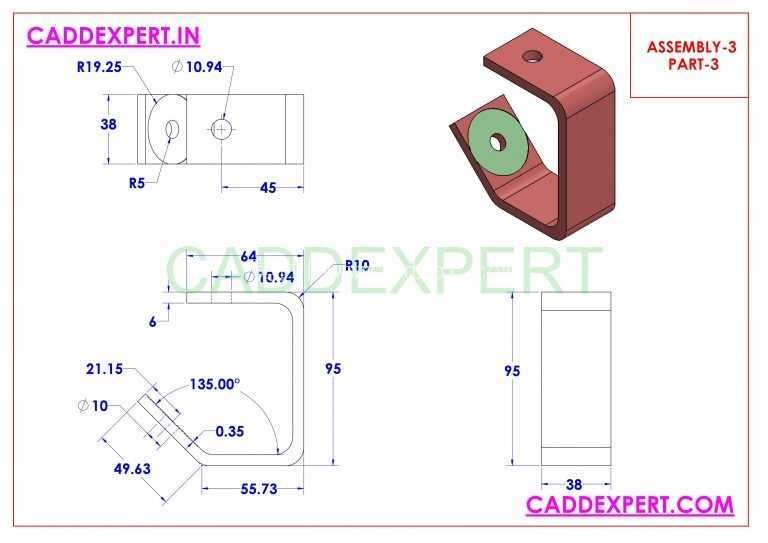

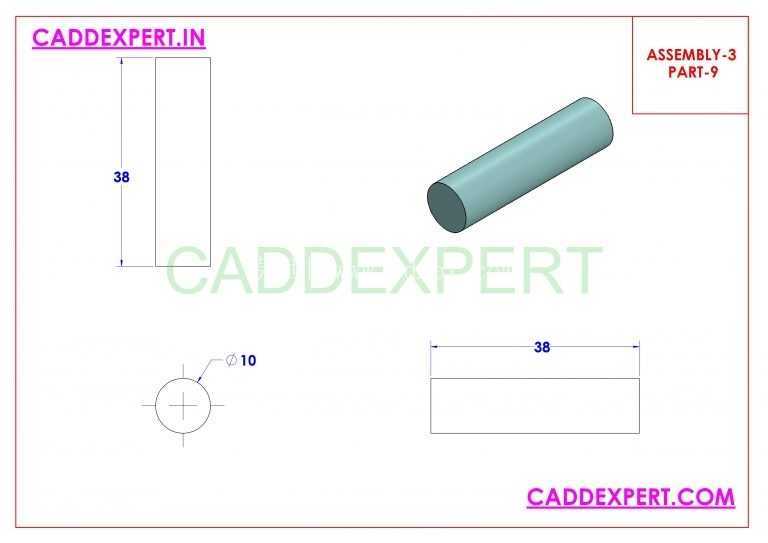

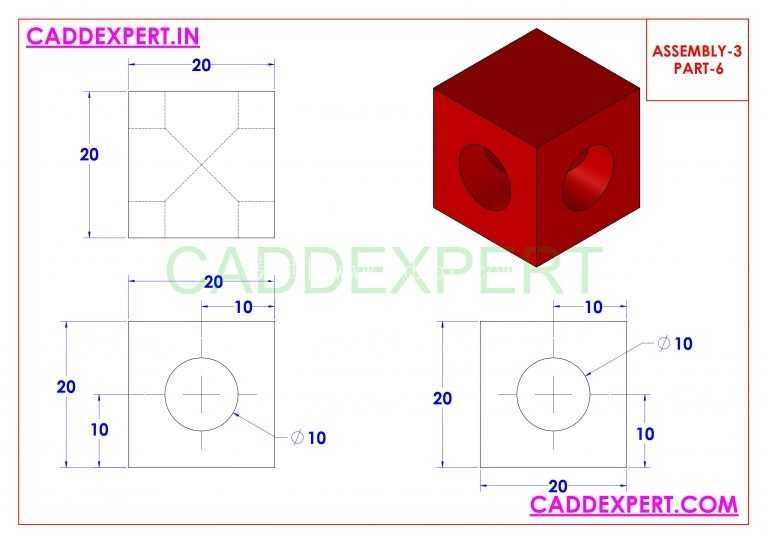

　　结构设计层面，所有配合部位均预留了合理的装配公差：U型紫色基座作为整个装配的承载基体，两侧立板开出同轴铰接孔，为内部摆臂组件提供旋转支撑，基座底部预留平整安装面，可直接通过螺栓固定在工作台架或者管路集成面板上，安装边界的孔位间距适配常规小型阀组的安装标准，不需要额外加工转接法兰即可完成就位。竖向顶杆与基座顶部导向孔采用间隙配合，既保证顶杆上下往复运动时不会出现卡滞，也能限制顶杆的径向窜动，避免动作过程中出现偏磨；蓝色摆臂与联动阀芯的铰接位置设置同轴销轴孔，装配时销轴贯穿两侧配合孔完成周向定位，摆臂的型线经过运动轨迹校核，全程动作不会和U型基座内壁发生运动干涉。

　　外形尺寸方面，整套装配的长宽高比例紧凑，最长尺寸为顶部操作手柄的轴向长度，该长度经过杠杆比优化，在保证操作力矩足够的前提下不会占用过多侧向操作空间，基座的整体宽度适配DN15到DN25规格的小型管路接口，安装时底部距离操作面的预留间隙仅需留出扳手拧动螺栓的操作空间即可，不需要额外预留过大的维护空位。外露的操作手柄高出基座顶面的高度符合人工手动操作的 ergonomic 范围，操作人员站立或者坐姿状态下都可以轻松扳动手柄完成调压动作。

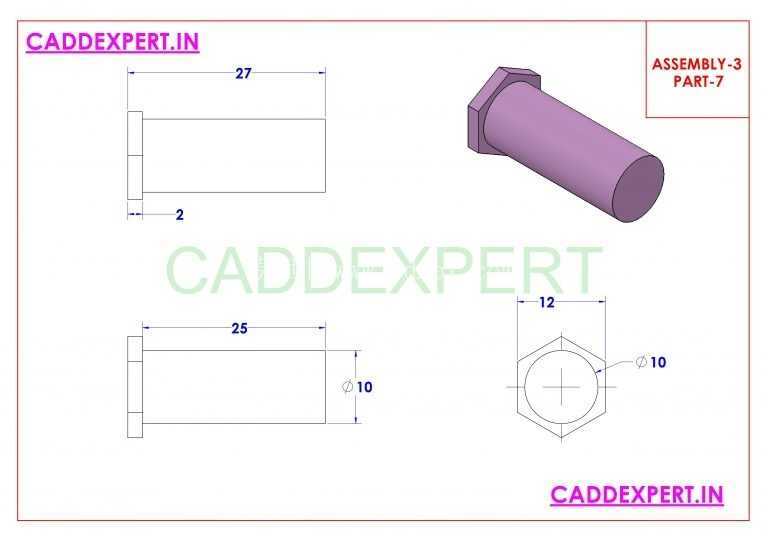

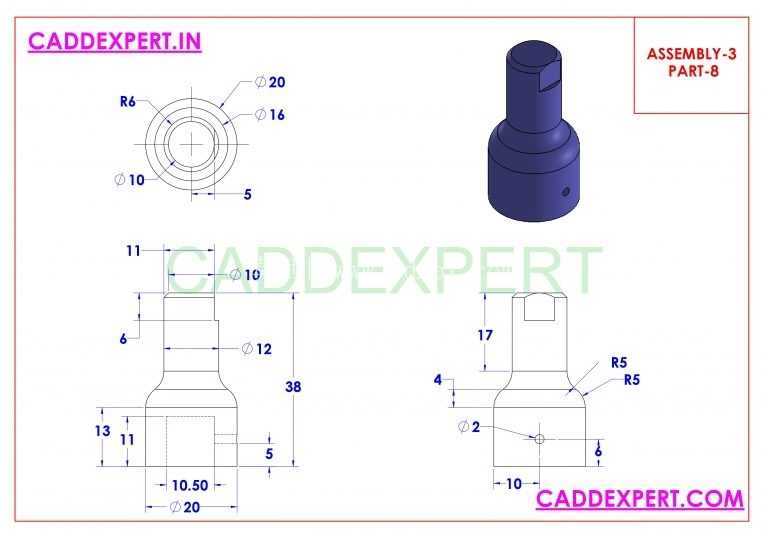

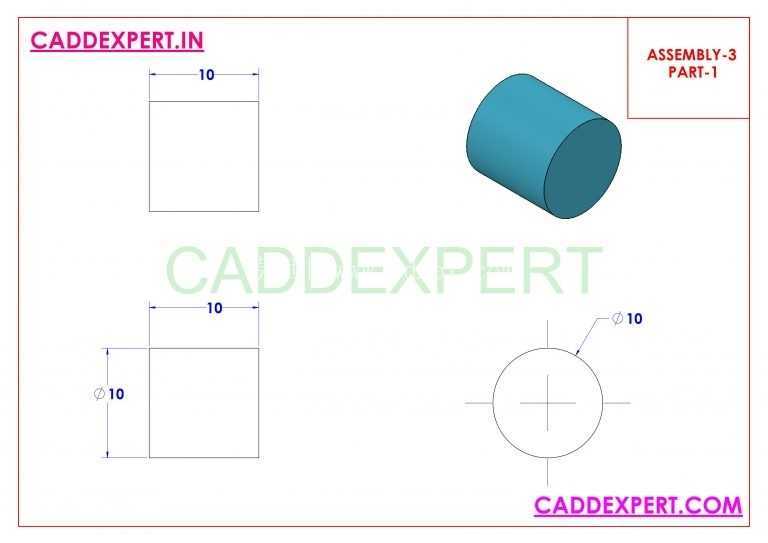

　　建模过程中所有零件均按照实际加工逻辑拆分：基座采用折弯加铣削的工艺可行性设计，壁厚均匀，不存在铸造或者机加工无法实现的死角；摆臂类零件采用板材铣切成型，铰接孔位置预留倒角方便销轴装配；顶杆类回转零件直接采用车削加工即可完成外形加工，所有零件的拆分逻辑完全匹配实际车间的装配工序，先将阀芯、摆臂组件装入U型基座内腔，穿入铰接销轴完成内部组件定位，再从基座顶部装入竖向顶杆，最后套入操作手柄并锁紧顶端固定端帽，整个装配流程不需要特殊工装即可完成。

　　这套结构同时也适合作为装配公差校核、运动干涉排查的实训载体，设计过程中可以重点验证中心销对位时的关节配合间隙，当铰接孔同轴度出现偏差时，摆臂转动会出现卡滞，通过调整各配合孔的位置度公差，即可让整套杠杆调压动作全程顺畅，完全还原小型手动减压阀的真实工作逻辑，为后续同类型调压阀组的结构优化提供可参照的实体装配样本。
