　　在工厂自动化产线、低压配电柜、电机控制回路以及各类成套电气柜的设计工作中，三极交流接触器是出现频率极高的核心执行元件，本次梳理的这款ABB三极接触器三维结构，完整还原了实物的装配关系与外形边界，能够直接用于电气柜布局干涉检查、柜内布线空间校核以及成套设备的三维方案展示。从实际工程使用场景来看，这类元件主要承担主回路的通断控制任务，前端接入三相交流电源，下端连接三相异步电动机、加热负载或者其他配电支路，通过线圈得电吸合带动主触点闭合，失电后依靠弹簧机构快速分断，实现远程启停控制、联锁保护以及回路切换，在机床控制、流水线输送系统、泵站控制柜、暖通配电盘里都属于标配器件。

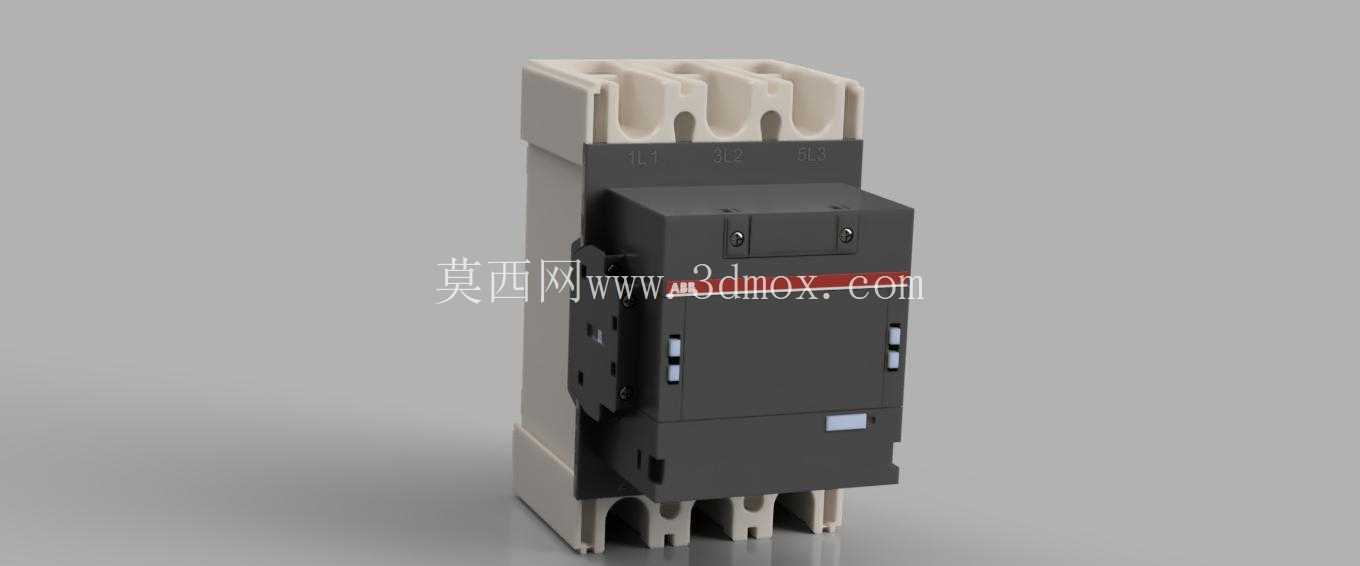

　　从结构设计的角度拆解这款模型，整机分为上下两个功能区段：上部为浅米色的主接线端子区，预留三组主回路进线接线位，端子腔做了凹陷隔筋设计，相邻极之间通过绝缘筋板隔开，避免接线后铜鼻子裸露造成极间爬电，端子腔的开孔深度适配标准接线螺栓的拧紧操作空间，现场布线时螺丝刀可以垂直伸入完成压线作业；下部主体为深灰黑色的机构与线圈区段，正面带有品牌标识红条，侧面预留辅助触点模块的扩展安装卡槽，两侧的卡扣结构可以直接卡装标准辅助触头组，用来扩展常开常闭信号点位，给PLC反馈运行状态或者接入联锁回路。模型侧面的凹凸定位槽、底部的安装卡扣结构都做了还原，整机采用标准35mmDIN导轨安装方式，底部的弹簧卡扣可以快速卡在电气柜的安装导轨上，不需要额外打孔固定，同时背部也预留了螺钉安装孔位，在振动较大的设备工况下可以用螺丝锁紧固定，防止导轨卡接松脱。

　　做柜内布局设计时，这类接触器的外形尺寸边界需要重点核对：整机宽度对应三极器件的标准模数，深度方向要给前后预留走线空间，正面到柜门板的距离要避开柜门关闭后的干涉，上部接线端子要留出弯折电缆的弯曲半径，下端出线侧要和热继电器、接线端子排保持足够的安全间距，相邻接触器之间要预留散热间隙，避免多台器件并排紧密安装后线圈温升过高。模型还原的侧面散热凹槽对应实物的壳体散热结构，长期带载运行时主触点发热可以通过壳体筋条散出，布局时不能把线槽或者其他器件紧贴散热面封堵风道。

　　建模过程中可以注意到这款器件的分模逻辑：上下壳体采用卡扣加少量螺钉的装配方式，上部绝缘端子座和下部机构壳体的配合止口做了错位设计，既保证装配定位精度，也增强壳体之间的绝缘隔离效果。主触点的动触头支架、反力弹簧、线圈骨架都封装在壳体内部，外部可见的结构全部是安装、接线、扩展需要交互的部位，这种设计既符合低压电器的安全防护要求，也让现场装配和维护十分便捷：接线时只需要打开端子盖板，扩展辅助触点时直接沿侧面卡槽推入即可听到卡扣锁紧的声响，拆卸时按压卡扣就能拔出模块，不需要拆解主体壳体。

　　在电气控制回路选型匹配时，这款三极接触器的主触点额定电流可以适配常规中小功率三相电机的直接启动需求，线圈控制电压可以根据柜内控制电源选择交流220V或者交流380V规格，配合热过载继电器组合成电机启动保护单元，能够实现过载、断相情况下的回路切断，是电机控制回路最经典的搭配方案。三维模型在成套柜设计阶段的价值，就是可以提前把接触器、断路器、端子排、线槽的相对位置全部排布到位，提前核对电缆走向、接线空间、柜门开合距离，避免生产装配阶段才发现器件干涉、接线空间不足的问题，大幅减少电气柜的现场改造成本。模型表面的分色、标识条位置、安装卡扣细节都和实物保持一致，用于方案汇报、装配指导或者虚拟调试场景时，都能准确还原真实器件的视觉效果与安装逻辑。
