八路接地汇流排电气接线端子

　　在电气控制柜、配电箱、自动化设备机架以及各类需要等电位连接的场合，接地汇流排是一个看似不起眼却直接关系到人身安全与设备稳定运行的基础件。这套八路接地块的建模，正是围绕现场接线的实际需求展开，把多根保护地线集中到一个金属母排上，再通过统一的接地点接入大地，避免了地线零散压接、接触电阻偏大、后期检修难以追溯的问题。

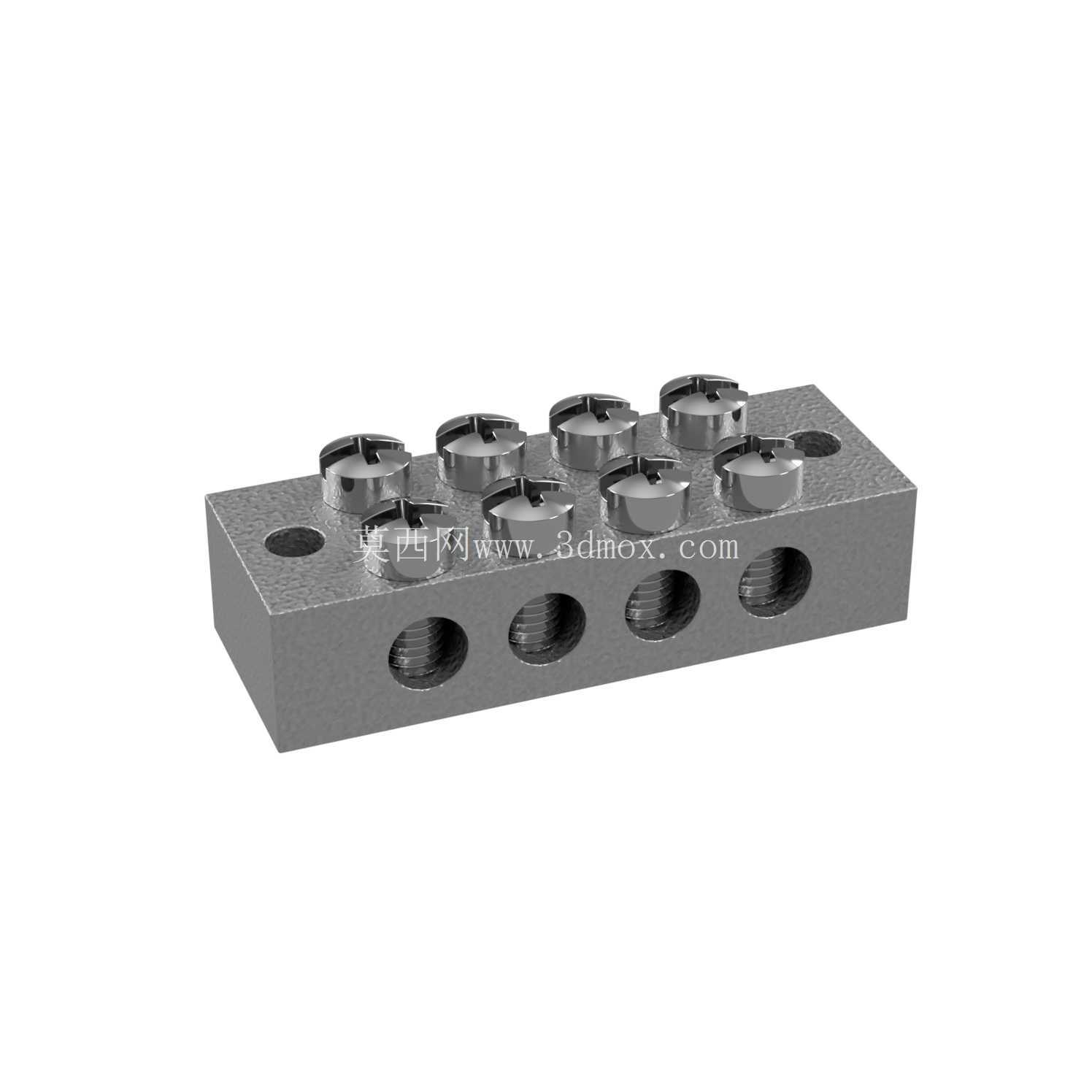

　　从结构上看，整件采用长方体金属母排作为基体，材质通常选用黄铜或紫铜，表面做镀镍或镀锌处理，兼顾导电性与抗腐蚀能力。母排正面布置两排共八个夹紧螺钉位，每一路对应一个独立的导线接入点；侧面则开出四个横向贯通的螺纹孔，与上方的夹紧螺钉形成垂直配合。导线从侧面孔口穿入后，旋紧顶部螺钉即可将线芯牢牢压在孔壁上，这种侧进线、上锁紧的方式在Screwfix等标准接地块中十分常见，接线时不需要额外的线鼻子，多股软线也能获得较大的接触面积。

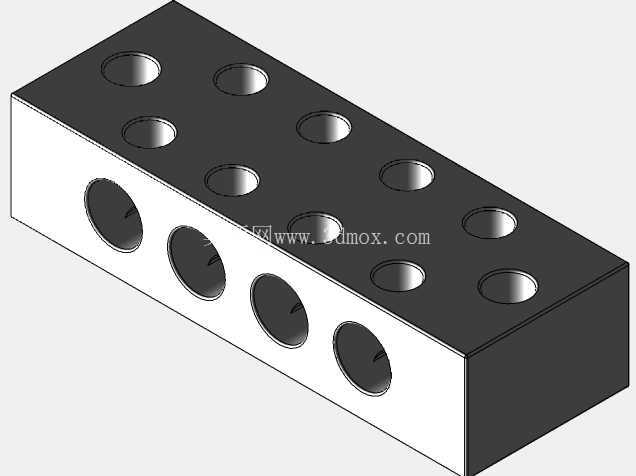

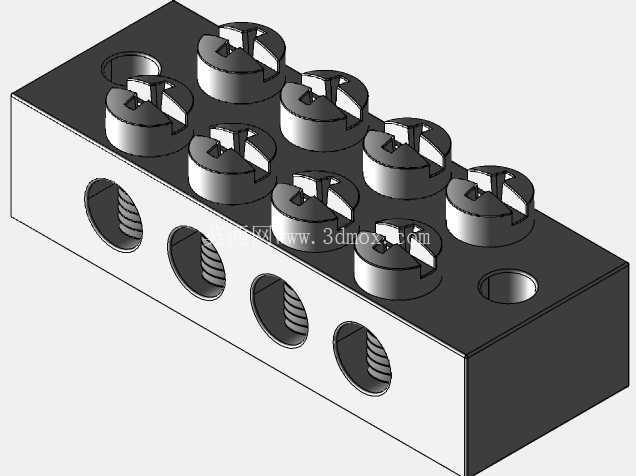

　　建模时需要重点处理的是孔系与螺钉的配合关系。八个顶部螺钉孔呈两排四列均布，孔位间距既要保证扳手操作空间，又要控制母排整体长度；侧面四个穿线孔的轴线与对应螺钉孔轴线垂直相交，相交处形成导线压紧腔。螺钉采用带滚花或开槽的圆头压紧螺钉，端部可做平端或微凹处理，防止压伤线芯同时增大摩擦。母排两端还预留了安装固定孔，用于将整个接地块锁装在DIN导轨、安装板或柜体骨架上，固定孔与接线孔之间留出足够壁厚，避免拧紧时母排变形。

　　外形尺寸方面，该接地块本体约为51.3×18.4×12.2mm，属于紧凑型多路汇流排。长度方向决定了八个接线位的排布节距，18.4mm的宽度容纳了侧面穿线孔的孔径与顶部螺钉头的回转范围，12.2mm的高度则兼顾了螺纹啮合深度与母排刚性。在柜体布局时，这个尺寸意味着它可以贴装在走线槽旁或端子排末端，占用极小的面板空间；选型时需根据导线截面积核对穿线孔直径，确保最大线径能够顺利插入，同时最小线径在螺钉压紧后不会松脱。

　　实际应用中，这类接地块常见于机床电控柜、PLC控制系统、仪表接线箱、通信基站设备以及建筑配电的等电位联结端子箱。设备外壳、电机 PE 线、屏蔽层、电缆铠装、金属走线架等都需要就近接到接地母排上，再由母排统一引至接地极。相比把多根地线拧在一个螺栓上的做法，独立八路压接可以让每根导线获得确定的压紧力，接触电阻更低，通过故障电流时发热更小，也方便逐路核对接线对象。

　　设计思路上，母排的截面面积要与预期承载的故障电流匹配，八个回路虽然正常工作时几乎无电流，但在发生碰壳故障瞬间会流过较大的对地电流，因此铜排截面不能过小。螺钉数量与孔位一一对应，避免一个螺钉压两根线导致的压紧不可靠。表面处理则考虑工业环境的湿热与盐雾，镀层既能防止铜氧化增大接触电阻，也让外观更规整。模型在还原这些特征时，把母排本体、压紧螺钉、安装孔与穿线孔分别建出，螺钉的螺纹、头部槽型以及母排上的倒角都做了表达，便于在装配体中检查干涉、模拟接线走向，也可直接用于出工程图和加工核对。

　　对于三维建模从业者而言，这个零件的练习价值在于孔系垂直相交、多实例均布、标准件调用与装配关系的处理；对于电气设计人员，则可以在柜体三维布局阶段直接放置该接地块，核对它与线槽、导轨、端子排之间的安装边界，确保现场接线时扳手可达、导线弯曲半径合理，真正把安全接地这件小事做扎实。
