手动杠杆式小型注塑成型机结构

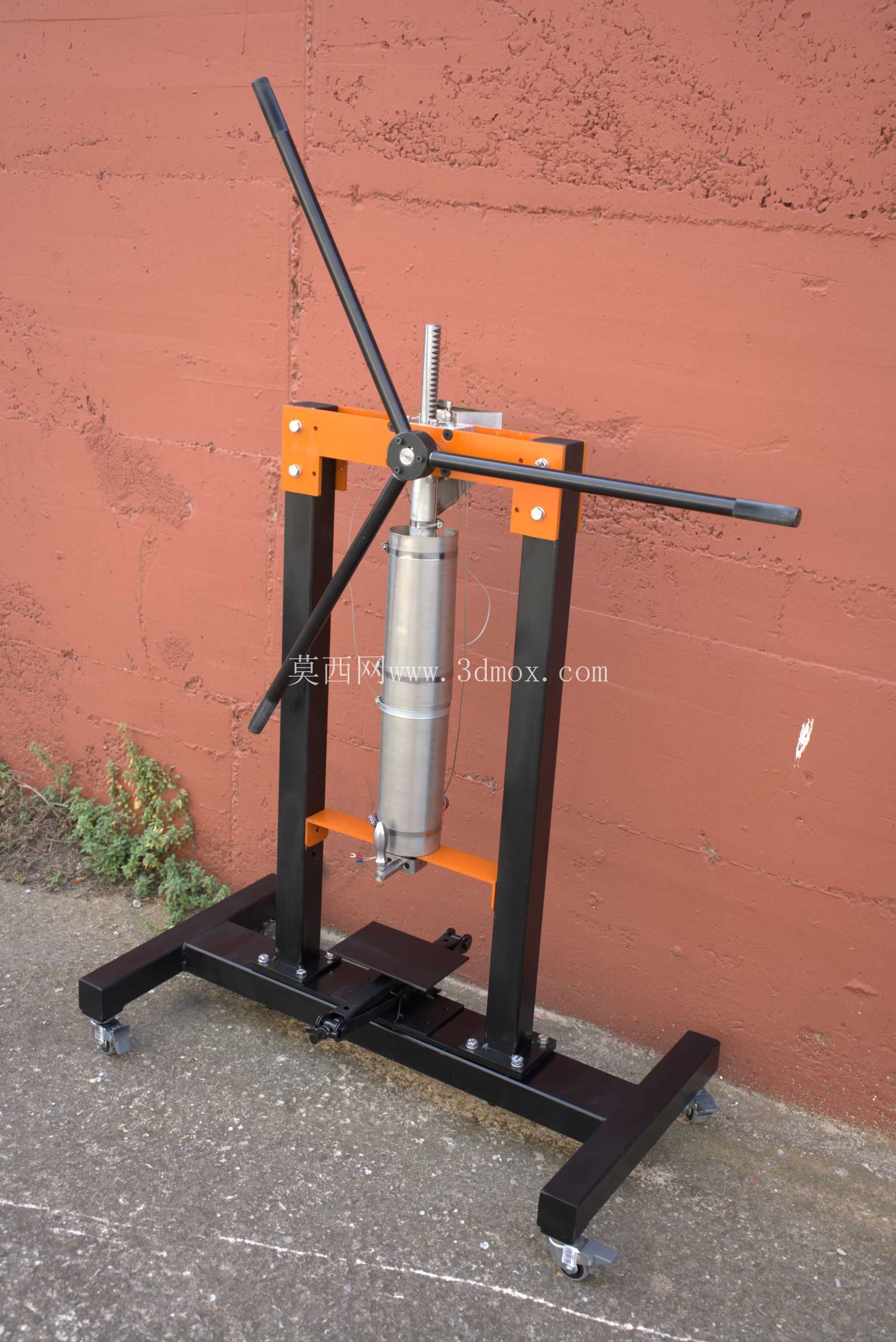

　　这套手动杠杆式小型注塑成型机面向小批量塑料件试制、实验室材料验证、教学演示以及个人工坊场景，结构上采用门式框架配合长力臂操作杆，将人工施加的横向力矩转化为柱塞轴向压射力，适合在没有液压站、气源和大功率供电的条件下完成低吨位热塑性塑料注射。设备主体由底架、立柱、上横梁、加热料筒、柱塞组件、压射杠杆、模具承托平台和可调支脚组成，整体布置强调拆装便利与操作可视性。

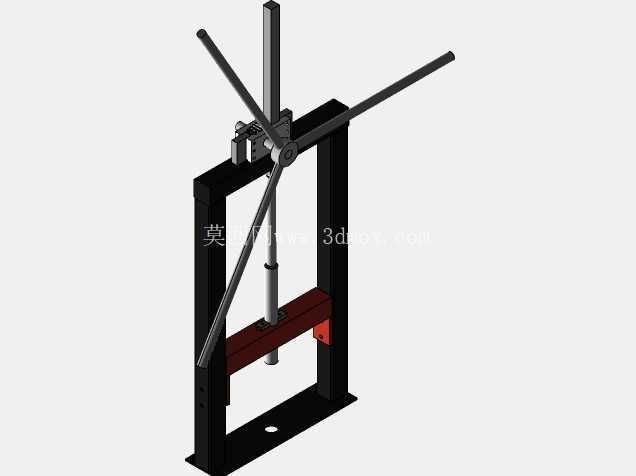

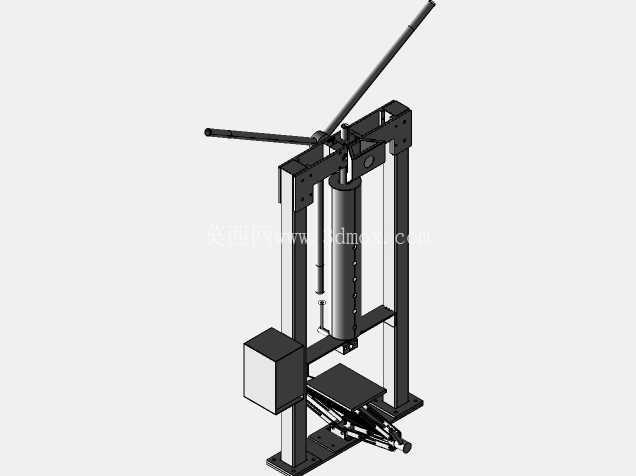

　　从实际使用逻辑看，塑料颗粒投入加热料筒后，经筒壁加热达到熔融状态，操作人员扳动长杠杆，带动柱塞向下推进，使熔料通过前端喷嘴进入模具型腔。杠杆并非单纯追求大行程，而是利用较长力臂降低手动载荷，同时在压射末端保留较稳定的直线传递路径。上横梁承担柱塞导向和反力支撑，两根立式支柱将压射反力传递到底座，形成闭合受力环路。底座采用前后延伸的低重心结构，既容纳模具放置区域，也抵消杠杆操作时产生的倾覆趋势。

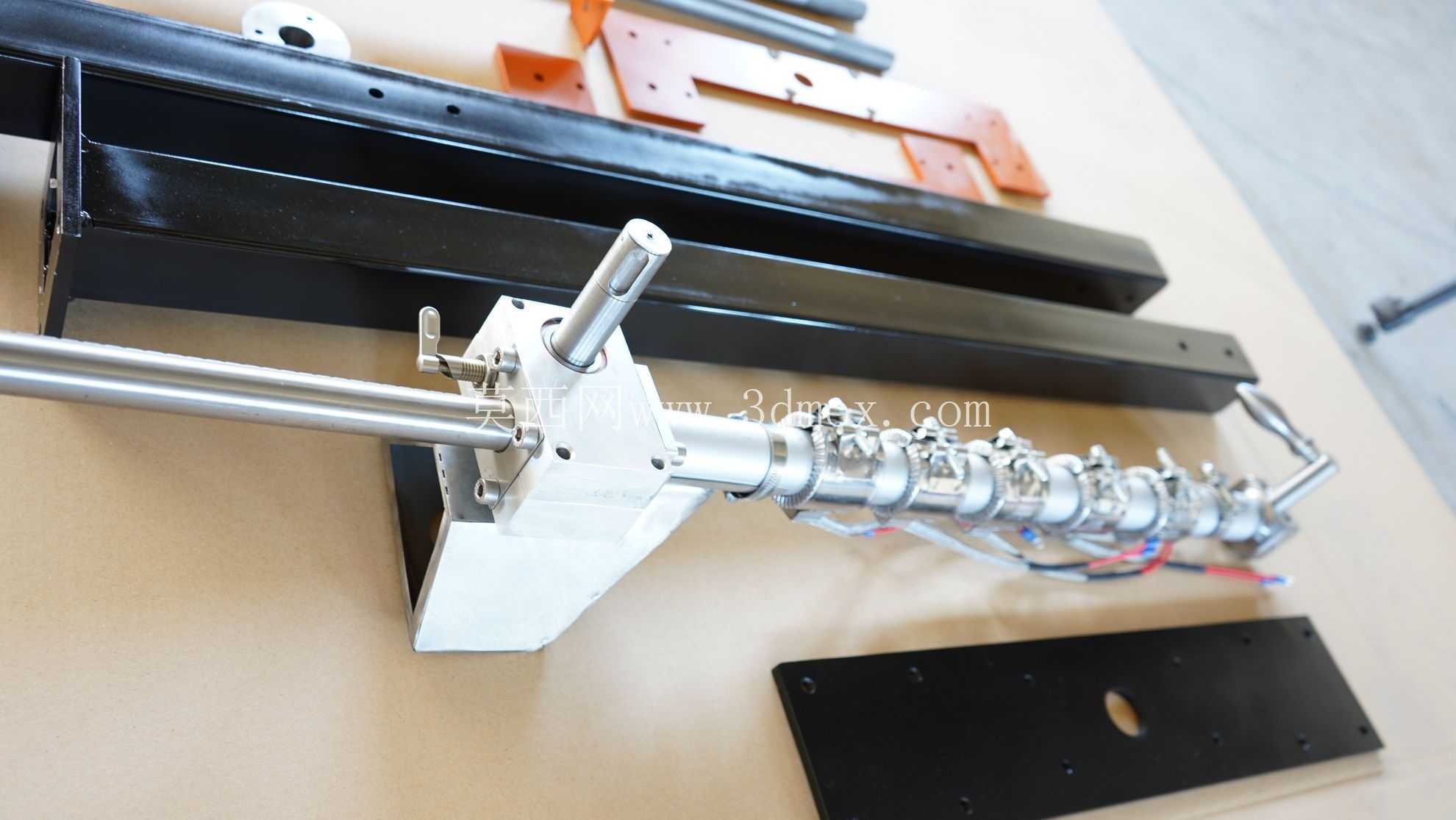

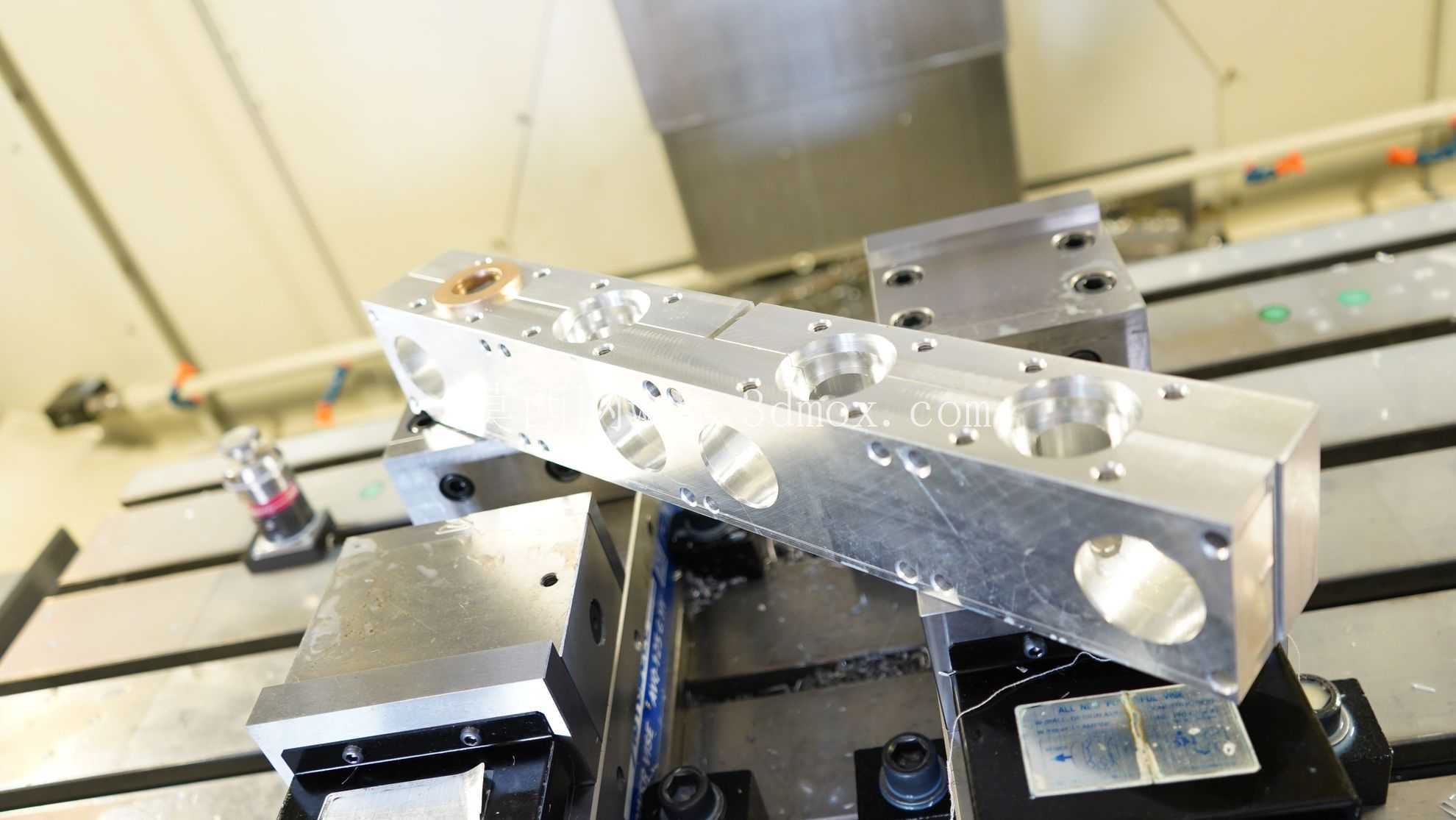

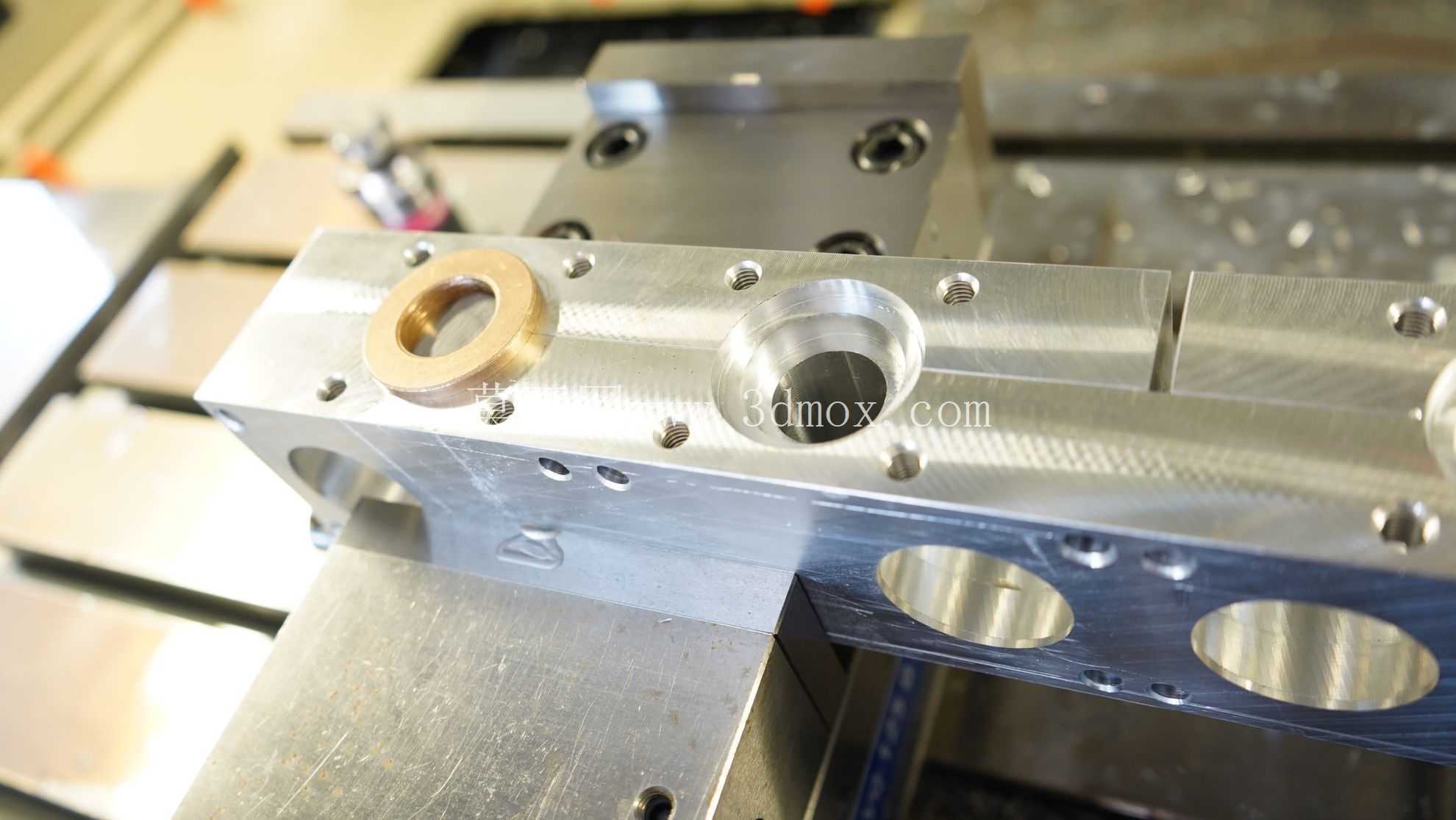

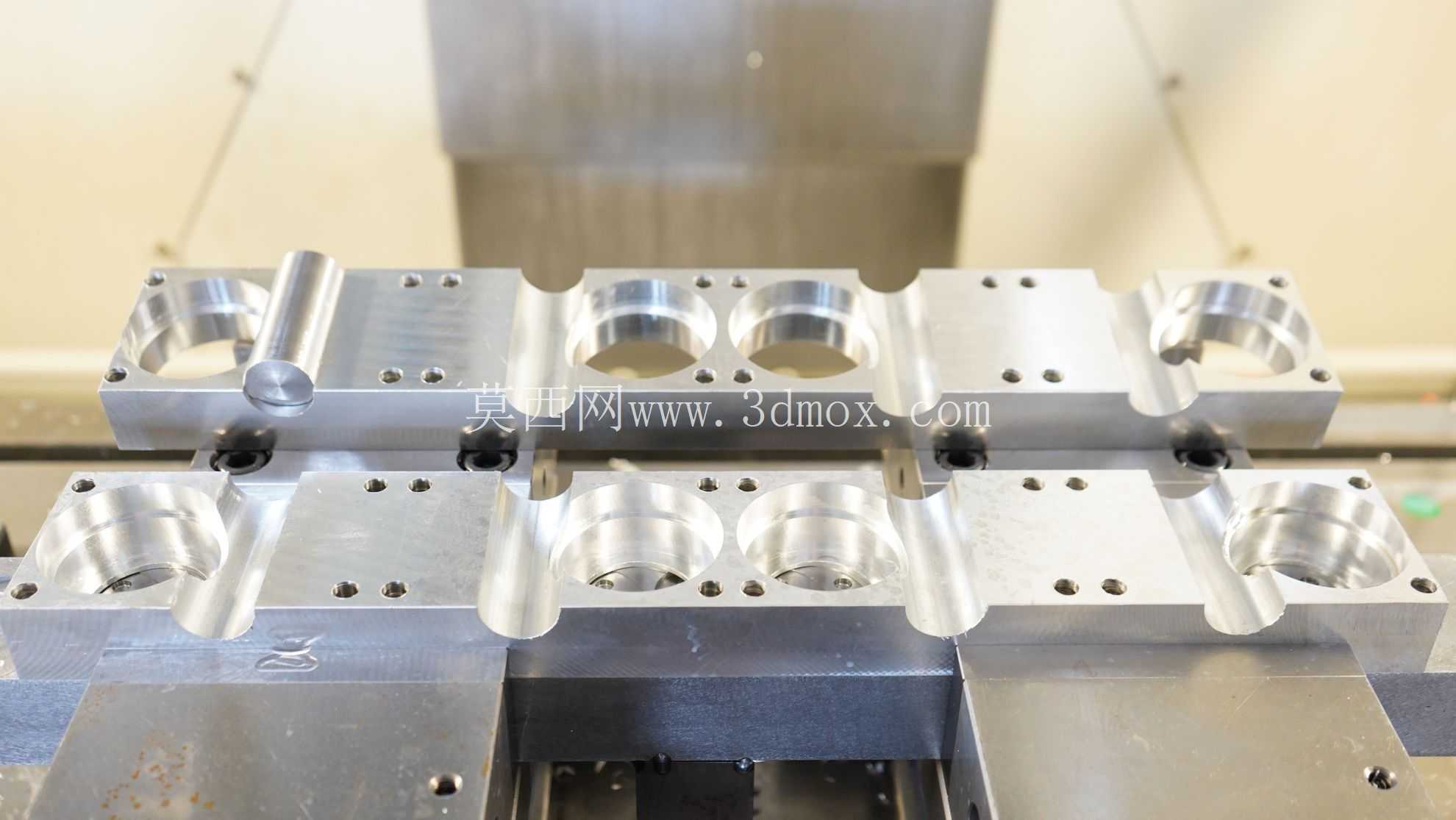

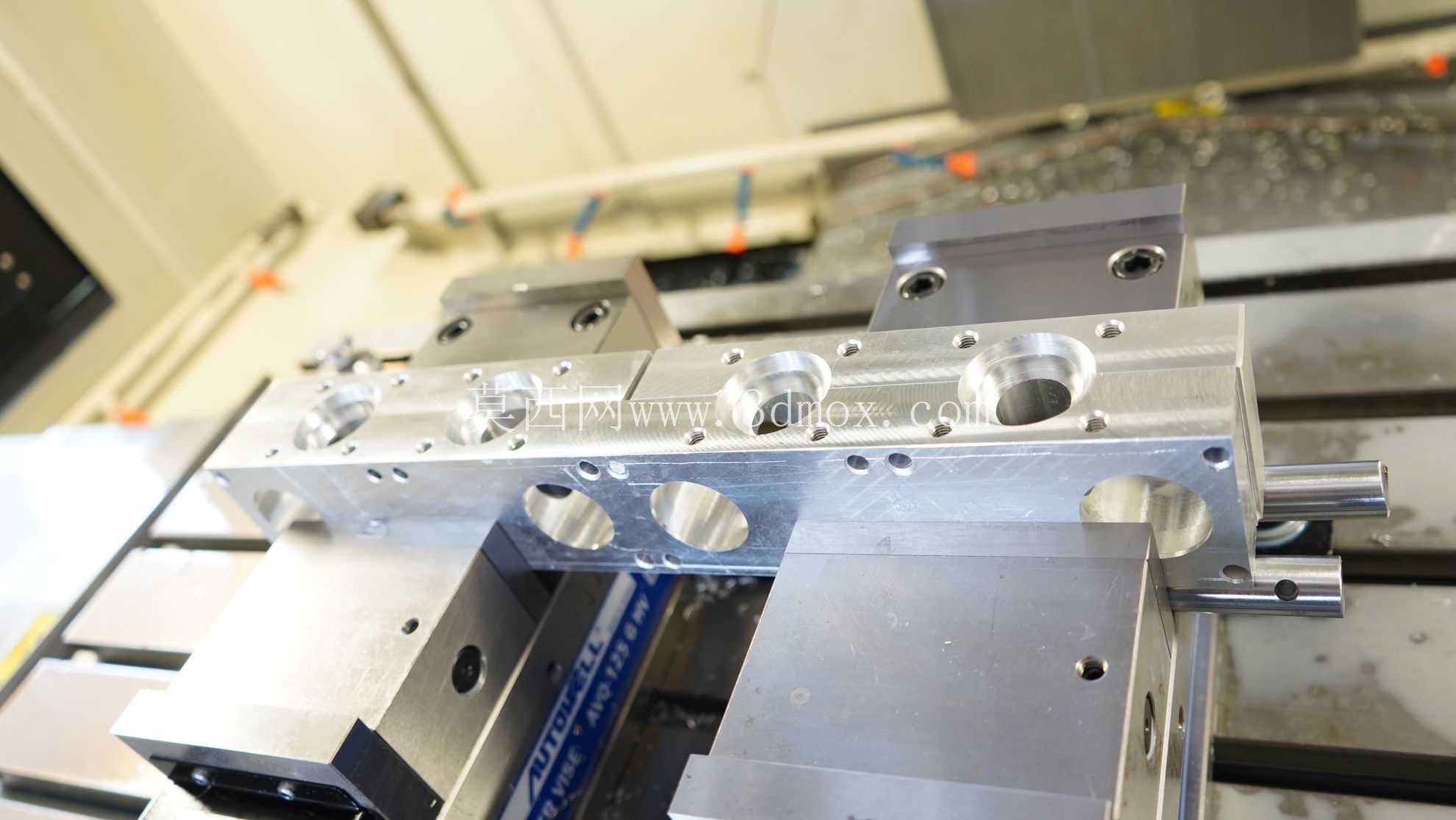

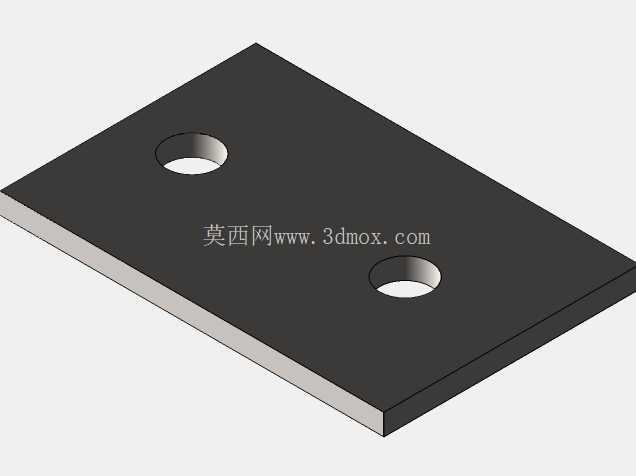

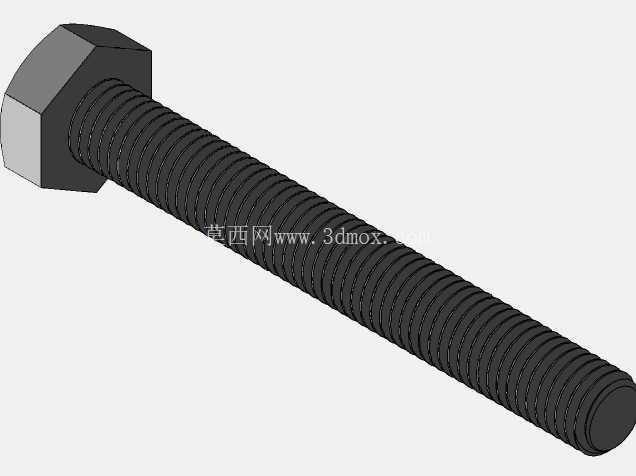

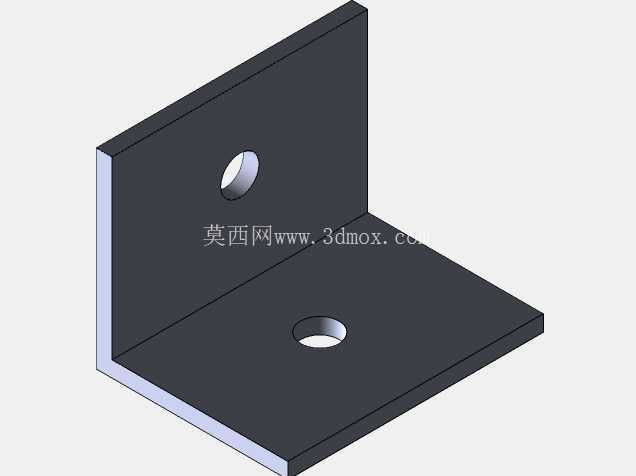

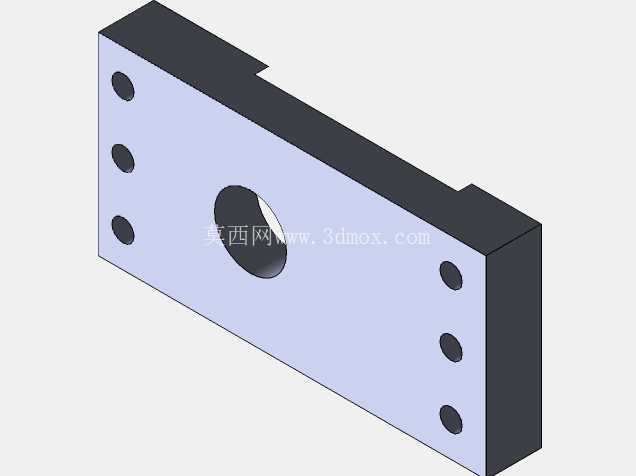

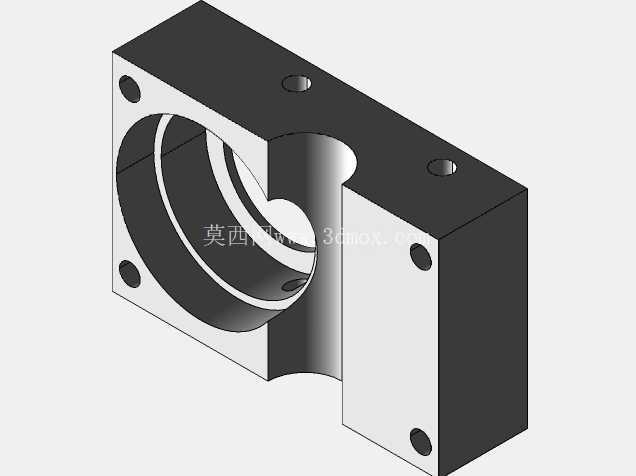

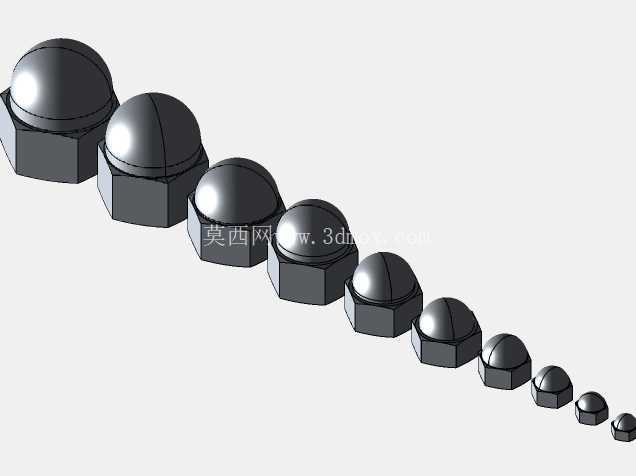

　　框架设计以板材和型材组合为主，立柱与横梁之间通过紧固件连接，便于运输时拆分，也方便后期更换不同长度的导向件或调整开模空间。橙色横梁与黑色底架在视觉上区分固定支撑区和操作受力区，工程上则对应不同功能：上部负责压射导向与反力承载，下部负责设备稳定、模具定位和操作站立空间。料筒位于框架中央，喷嘴轴线尽量与模具浇口中心对齐，减少偏载造成的溢料和注射不均。

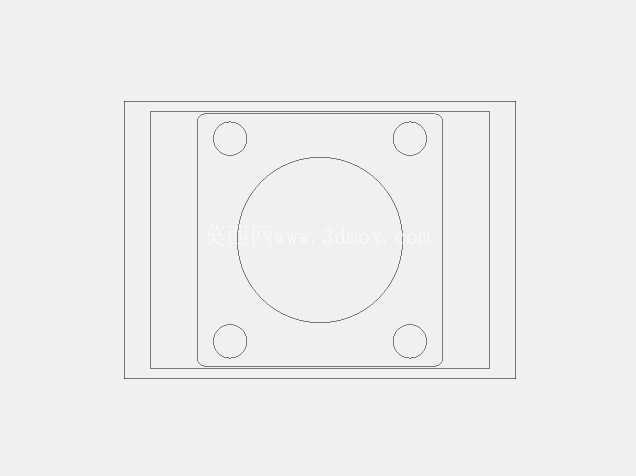

　　模具承托平台设置在料筒下方，台面需要保持平面度和足够刚性，以承受合模与注射过程中的局部载荷。对于小型嵌件成型、样条制备、简单卡扣件或低复杂度塑料外壳，该平台可直接放置自制模架；若使用带导向柱的模具，则应在台面上预留定位槽或压装孔位。设备底部的可调支脚用于在不平整地面上校正水平，尤其手动扳杆时会产生侧向力，支脚调平后可降低机架扭动和滑移风险。

　　外形边界方面，这类设备的占地主要由底架长度和杠杆摆动半径决定。底架沿前后方向伸出，形成稳定支撑；操作杆向侧面延伸，其末端在工作行程中需要较大无障碍空间，因此布置工位时不能只按机架投影计算，还应预留人员站立、杠杆下压和模具取放区域。高度方向上，料筒、柱塞和杠杆铰接点构成上部轮廓，维修时需考虑料筒整体向上抽出或侧向拆卸的空间。若在三维布局中导入该设备，应将杠杆置于不同转角进行干涉检查，尤其要确认操作台、墙面、物料架和人员通道之间的安全距离。

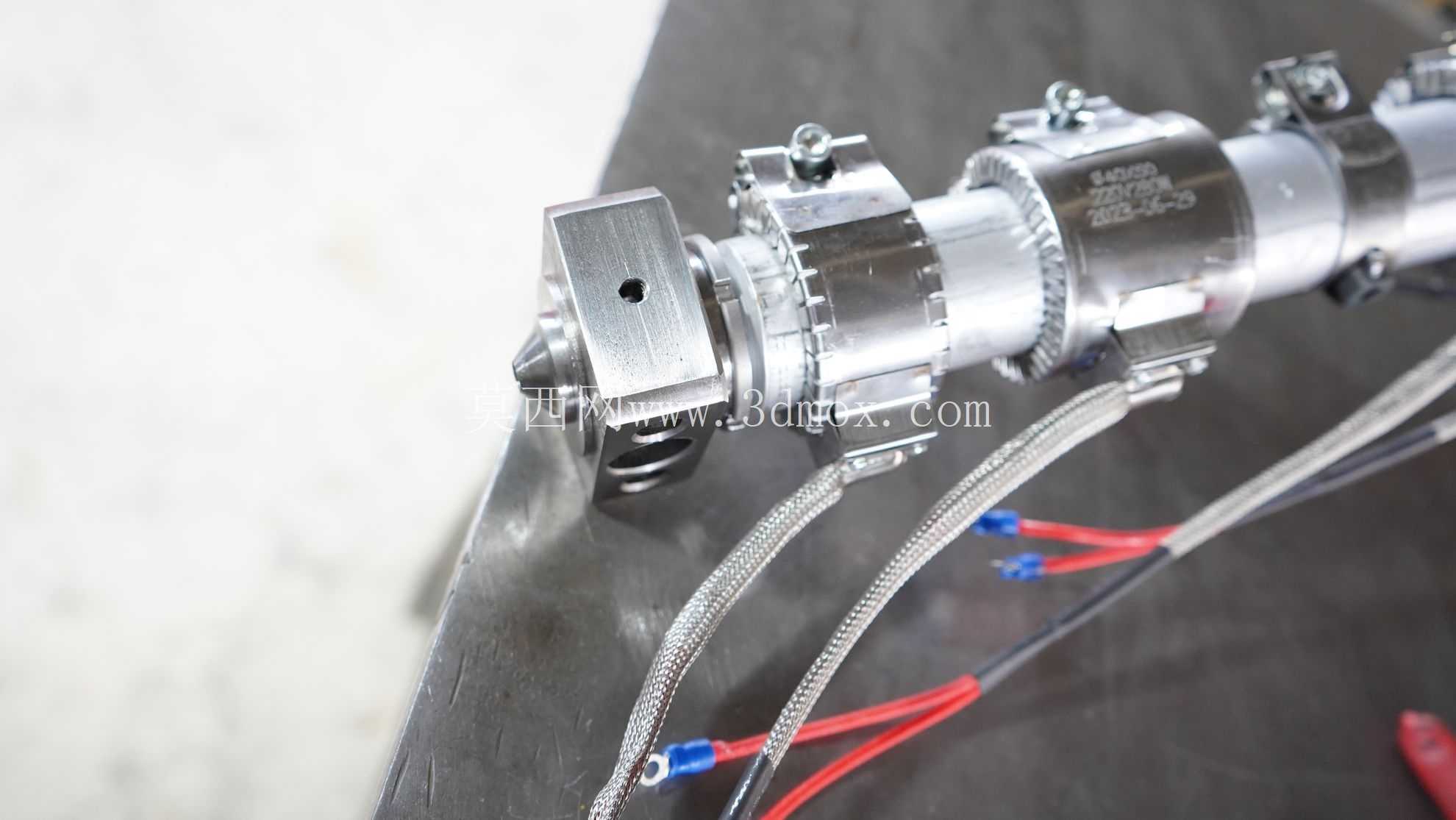

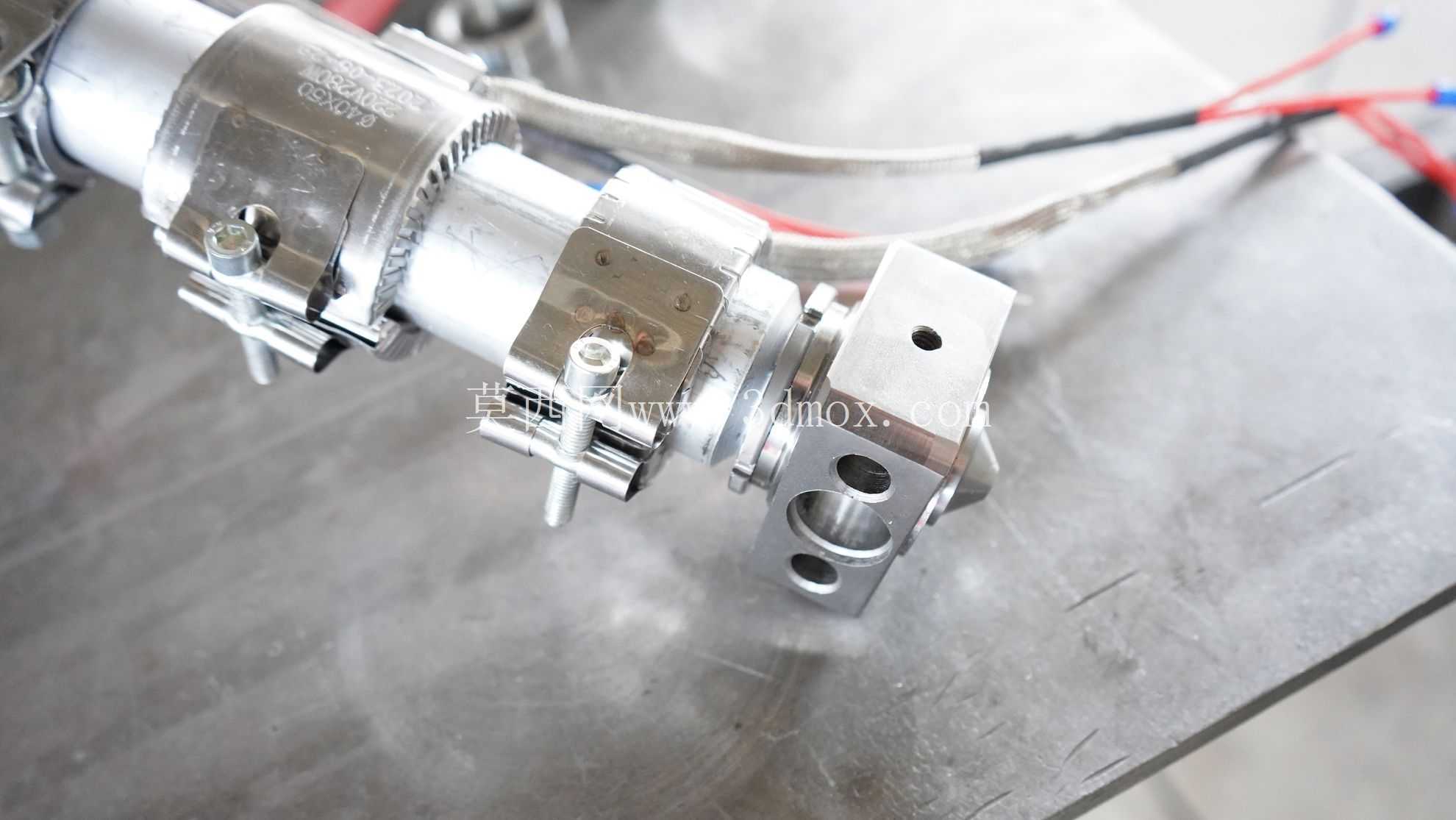

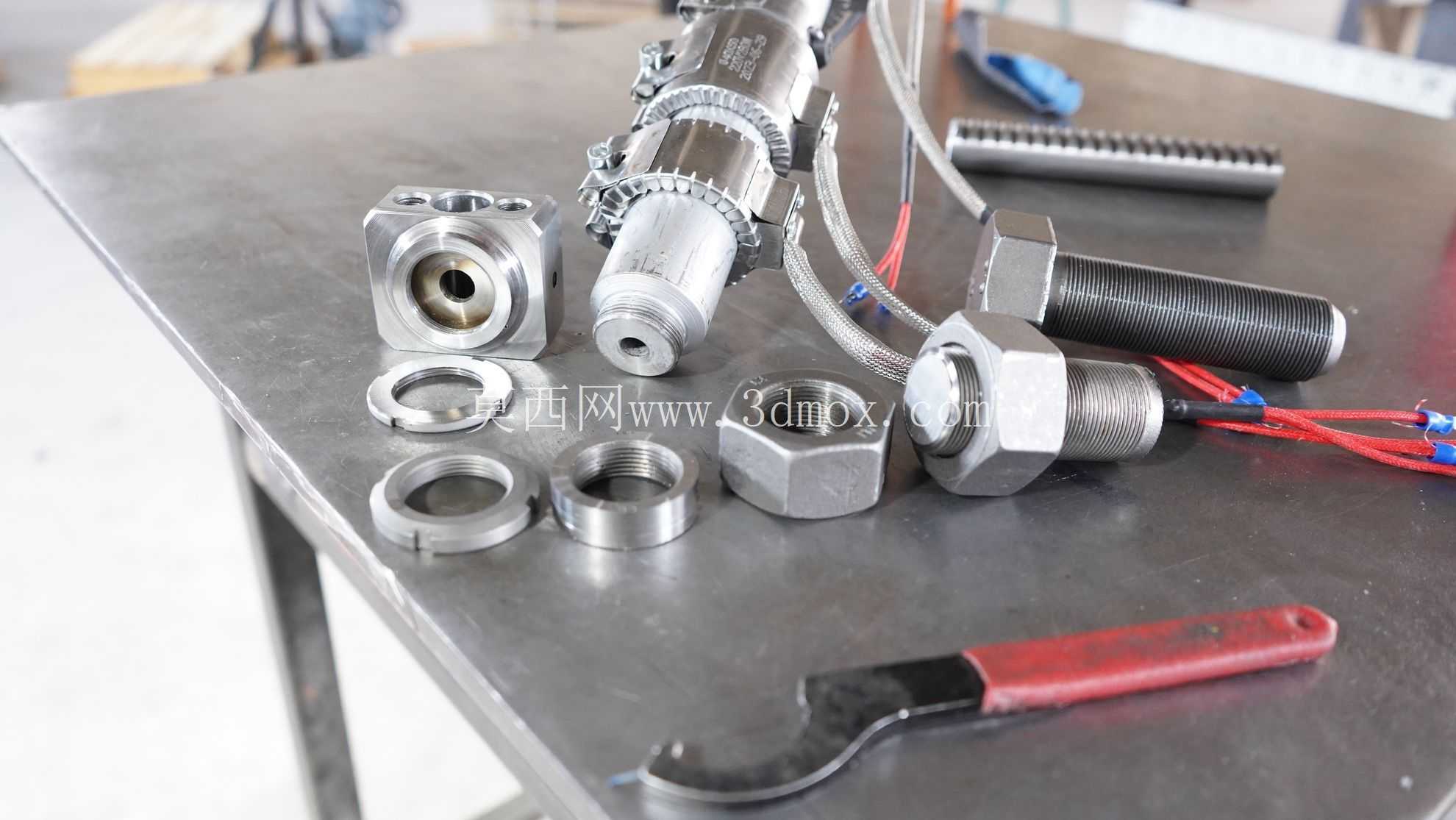

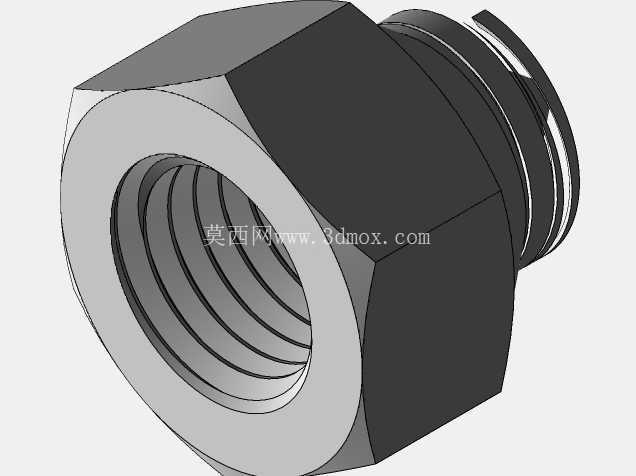

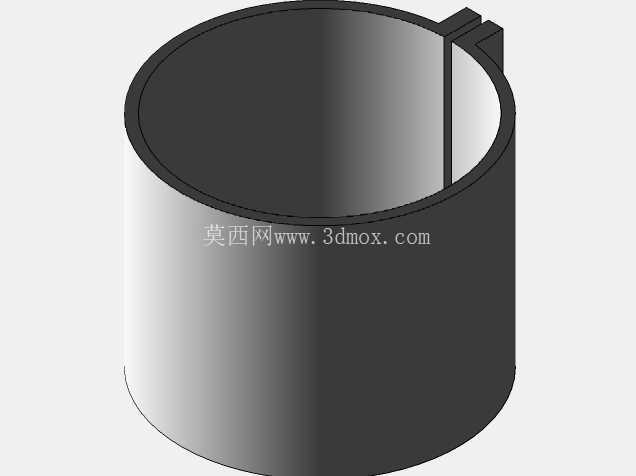

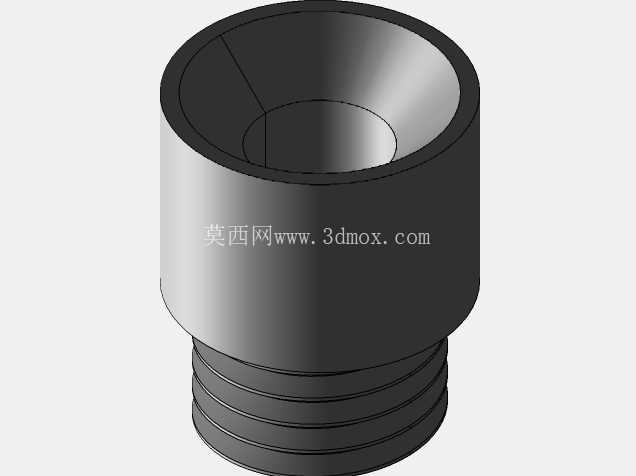

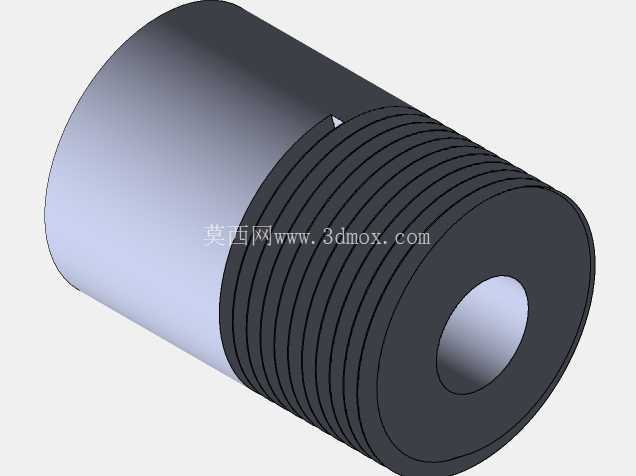

　　加热料筒是功能核心，外部通常需要配置加热圈、温控单元和保温防护结构。模型结构中可见料筒直立布置，上端与柱塞驱动部位衔接，下端收束至喷嘴。该布置有利于利用柱塞直线运动压送熔料，但也要求料筒与横梁同轴度良好，否则柱塞往复时会出现卡滞或偏磨。喷嘴与模具浇口套之间应保持可靠贴合，手动设备没有高刚度自动合模系统时，更需要通过模具定位和压持结构防止注射瞬间退模。

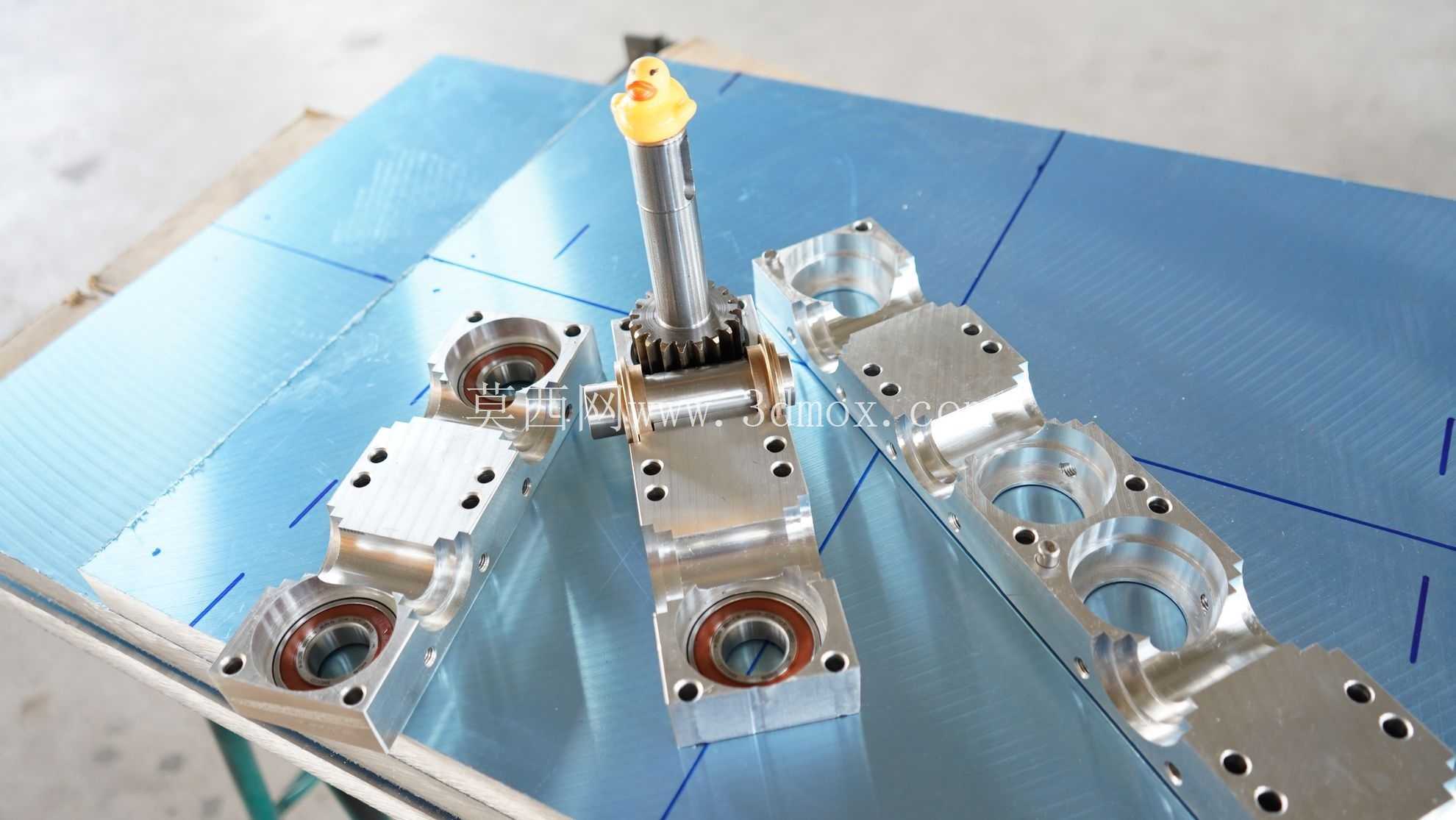

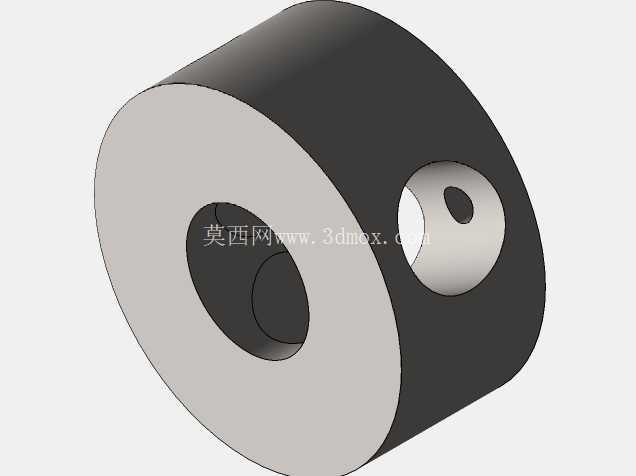

　　杠杆铰接点的位置决定力放大比例与操作手感。铰接点越靠近柱塞输出端，手动端所需力越小，但柱塞行程相应缩短；铰接点外移则可增加操作灵敏度，却会提高操作人员施力要求。设计时需要在熔料注射压力、料筒截面积、杠杆强度和人体操作力之间平衡。长杆本身应具备足够抗弯刚度，端部可设置防滑握持段，销轴部位需承受反复冲击载荷，适合选用耐磨衬套或可更换销钉。

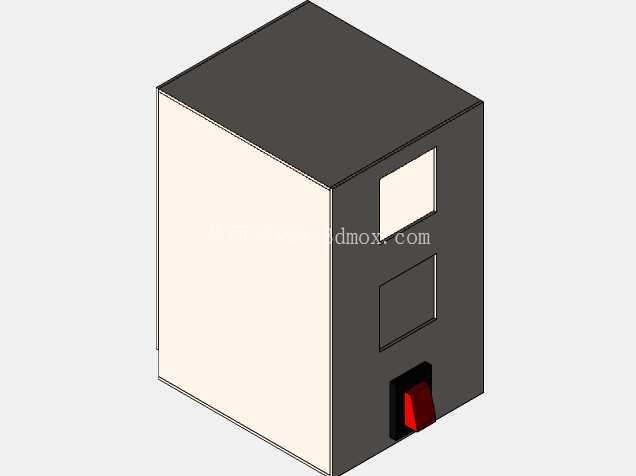

　　从安全角度看，手动注塑机虽然结构简单，但料筒和喷嘴处于高温状态，外露运动件也会形成夹点。机架设计应在压射区附近保留防护边界，操作侧避免人员手部进入杠杆与横梁之间；模具平台前方可设置挡屑或隔热区域，料筒外侧应增加防触碰护罩。由于设备依赖人工判断注射节奏，温控异常、模具未锁紧或喷嘴未对中时，容易出现飞边、喷料和柱塞卡阻，因此结构上应便于快速断电、停止扳动和拆卸清理。

　　在建模与选型阶段，需要重点核对框架立柱间距、料筒中心高、平台有效面积、底脚安装孔位、杠杆极限摆角以及喷嘴伸出长度。对于教学和试制用途，可将该结构作为低压手动注射装备的基础方案，再根据模具厚度调整平台高度，根据常用材料流动性优化喷嘴孔径和料筒容积。其价值不在于替代高速自动化注塑生产线，而在于以清晰可见的机械逻辑完成小型塑料件成型，便于观察压射、加热、合模和开模之间的关系。
