手动台式小型塑料注塑成型设备结构

　　这款手动台式注塑设备的结构设计，核心瞄准小批量塑料件试制、创客手作加工、实验室配方验证这类场景，没有沿用大型注塑机的四柱合模、液压射胶的厚重结构，整体走紧凑轻量化路线，所有功能模块都集成在一块平整的钢制安装底板上，安装时只需要预留600mm×400mm的水平工作台面，不需要额外打地脚螺栓固定，单人就能完成搬运和布设，适配小作坊、高校实验室、个人工作室这类空间有限、加工批量小的使用场景。

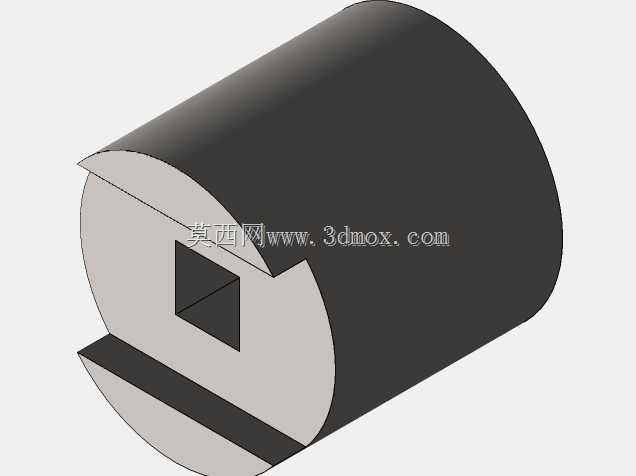

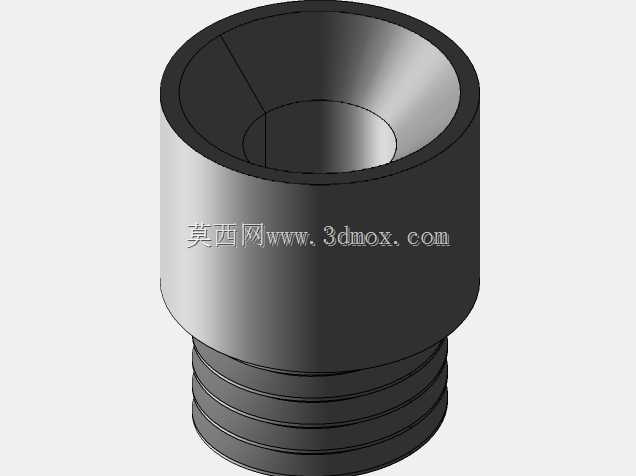

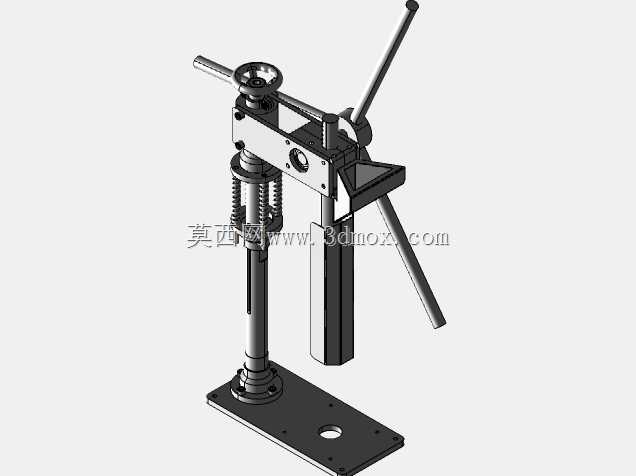

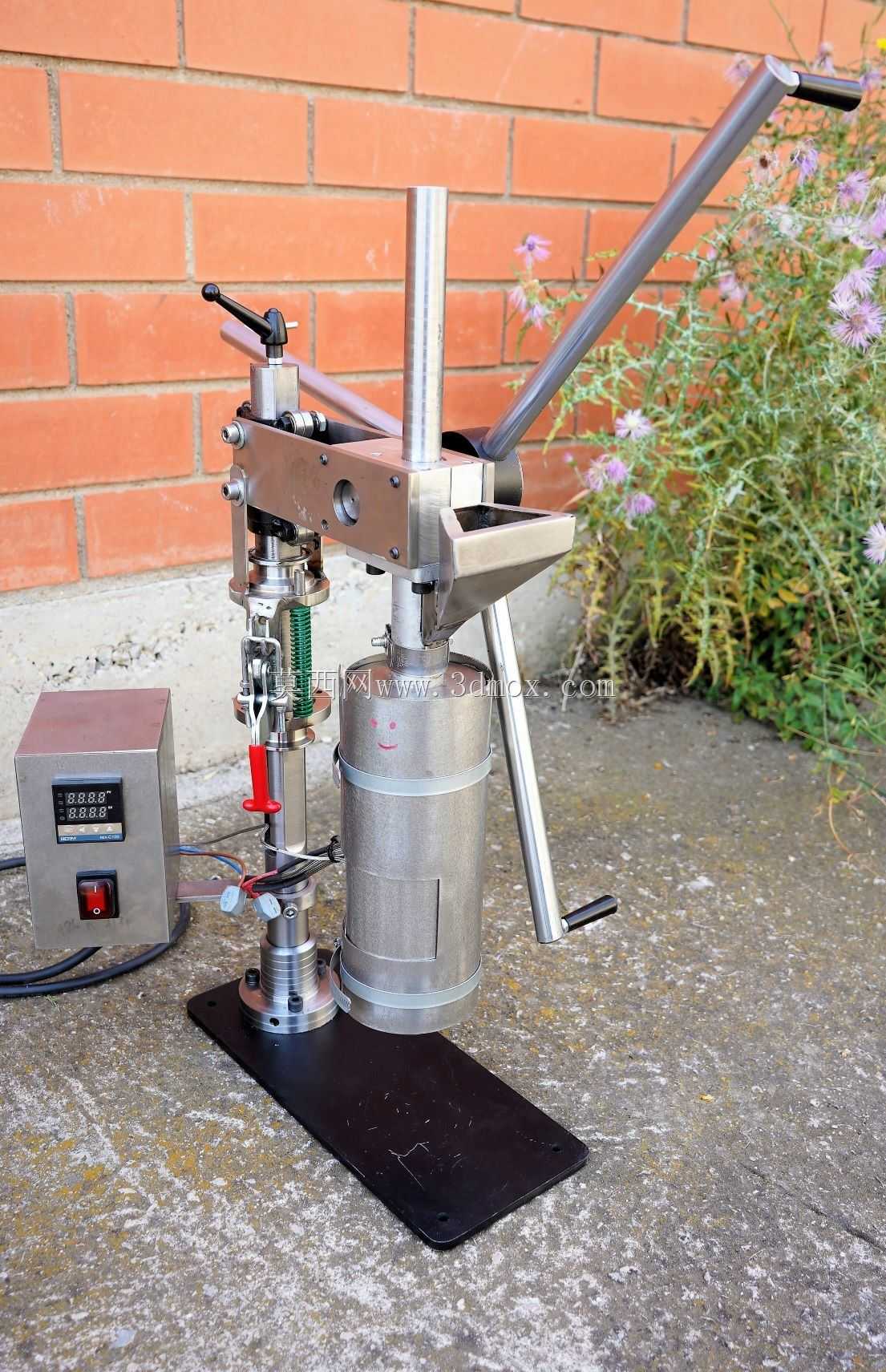

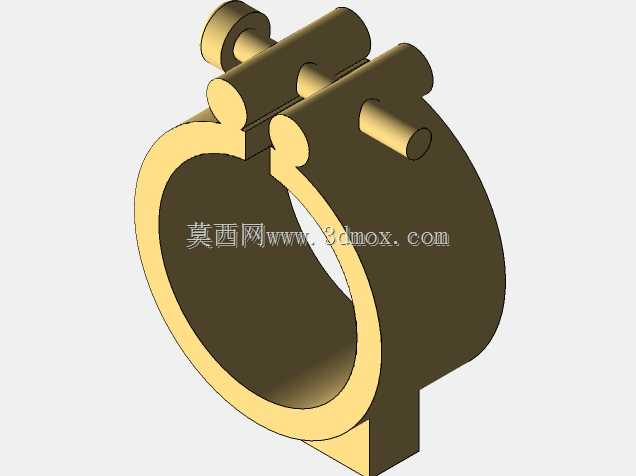

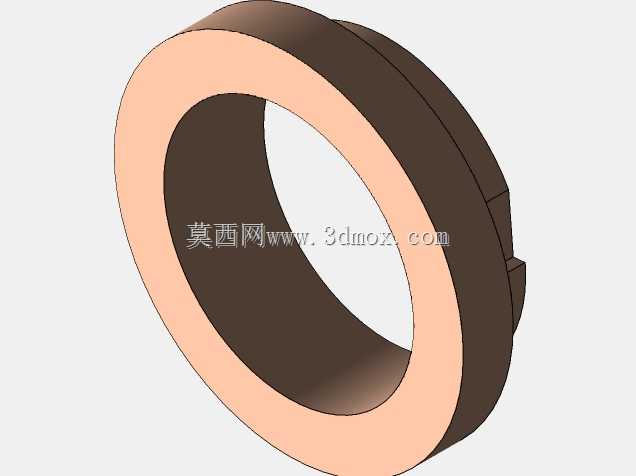

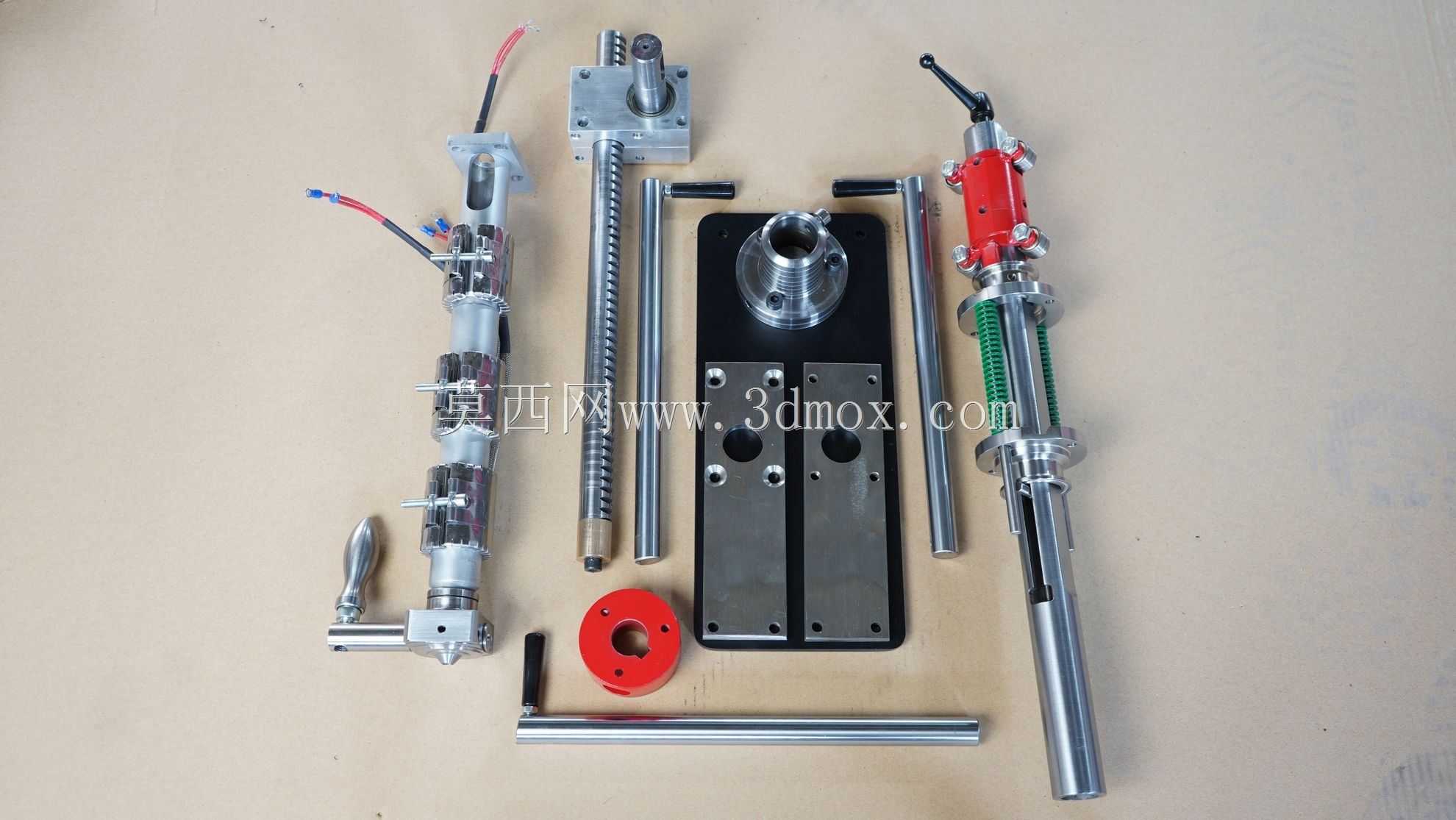

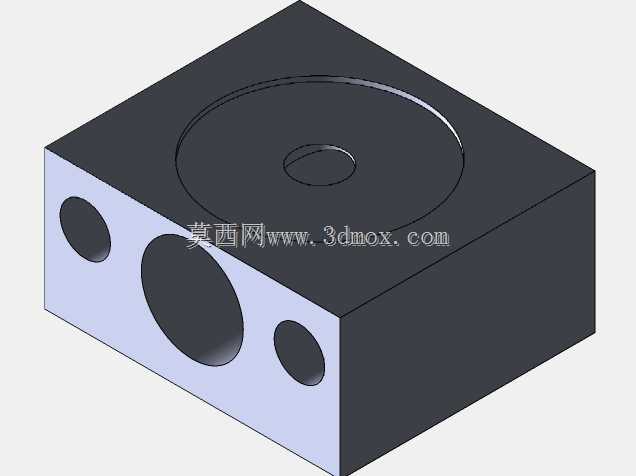

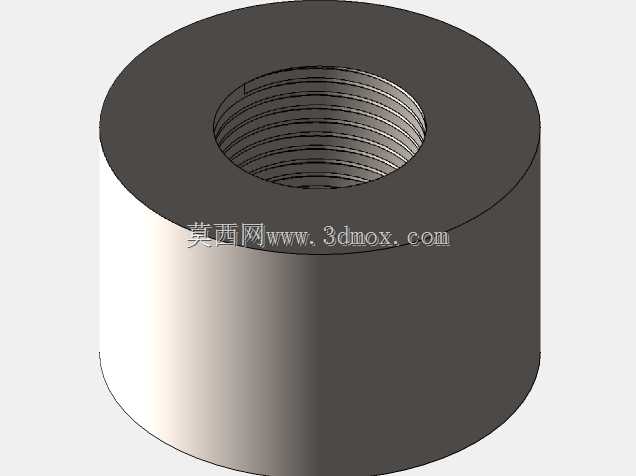

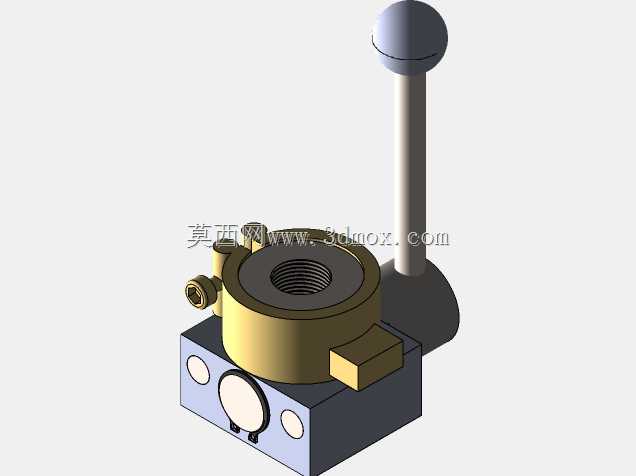

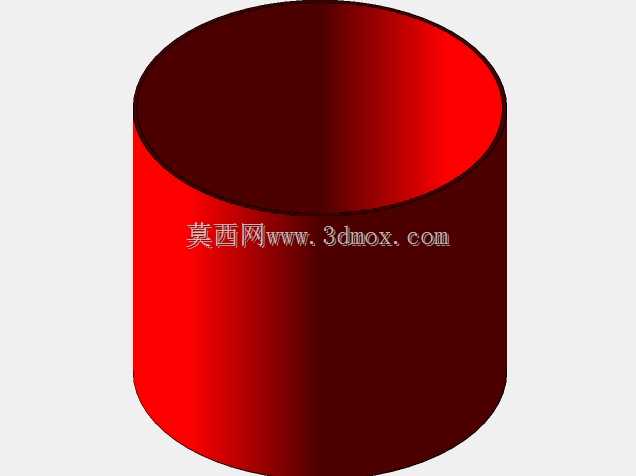

　　从功能布局来看，设备将料筒加热单元、手动压射杠杆、合模定位柱、操作手柄全部沿底板纵向中轴线排布，压射杠杆采用加长力臂设计，操作端延伸至设备侧上方，操作人员站在设备正前方就能通过手部发力完成射胶动作，杠杆的铰接点做了衬套耐磨处理，长期反复按压也不会出现铰接松旷导致的压射力偏移问题。料筒部分采用立式圆柱结构，外围包裹加热圈，温度控制模块独立布置在设备左侧的电控盒内，电控盒与主体结构留出20mm的散热间隙，避免料筒的热量传导至温控元件导致温控精度漂移，料筒下端的射嘴位置做了可微调的升降结构，适配不同厚度的小型模具进料口高度，不需要额外垫高模具就能完成对中。

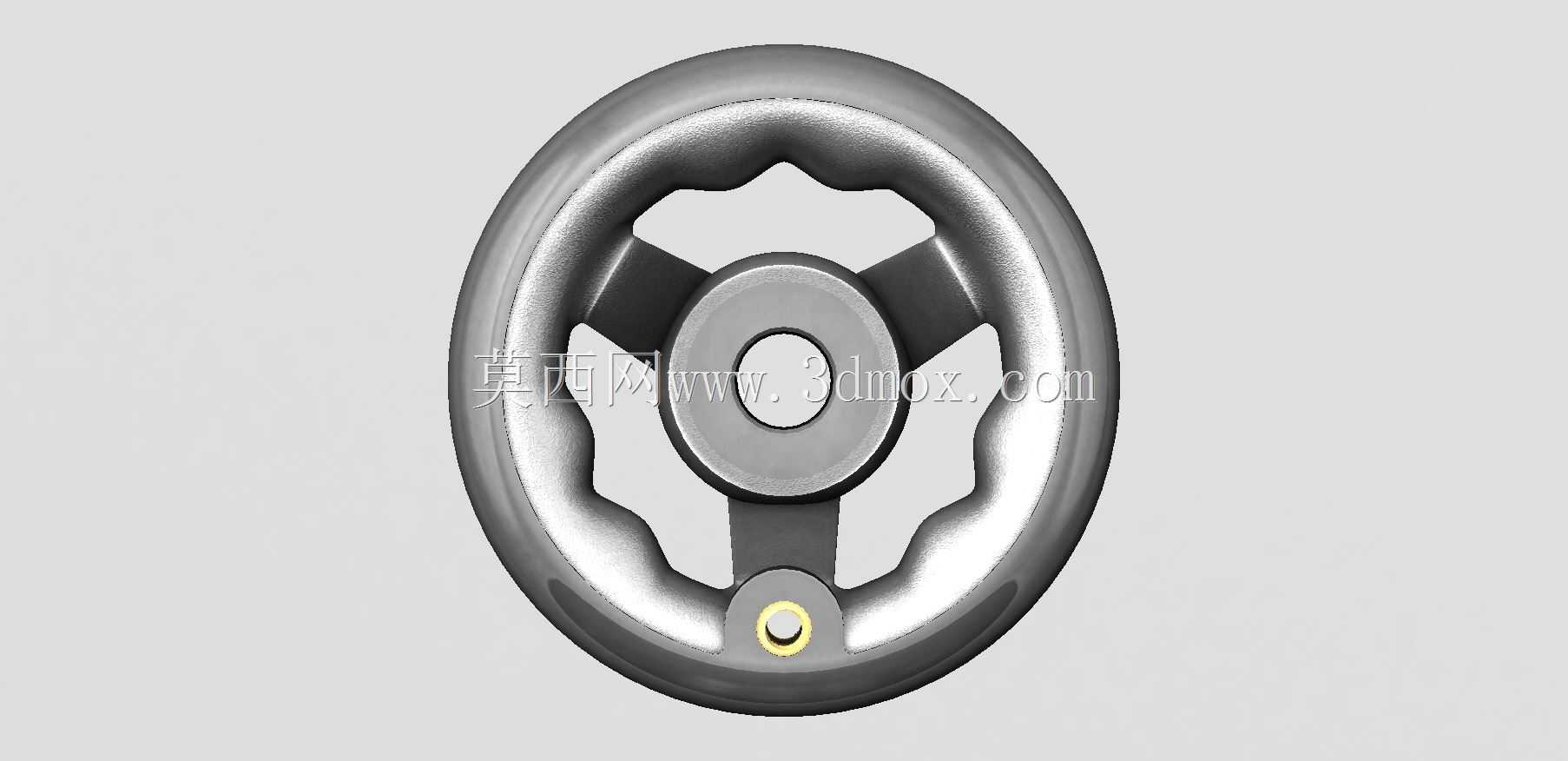

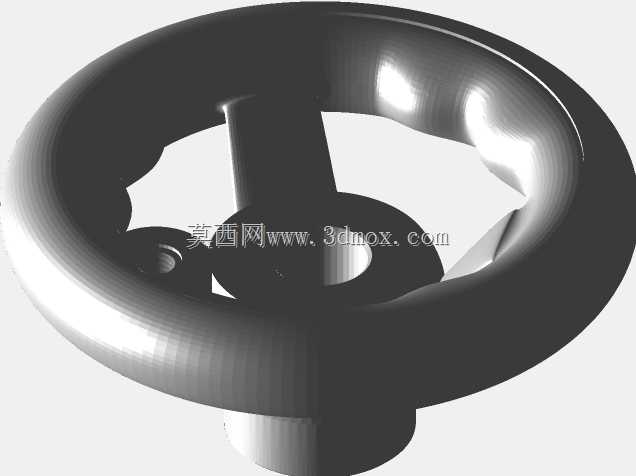

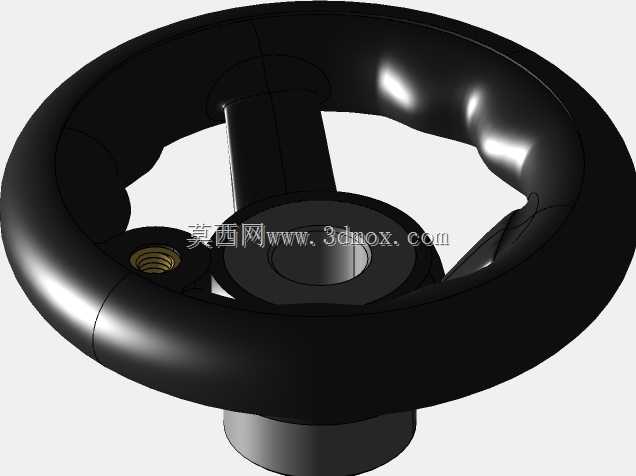

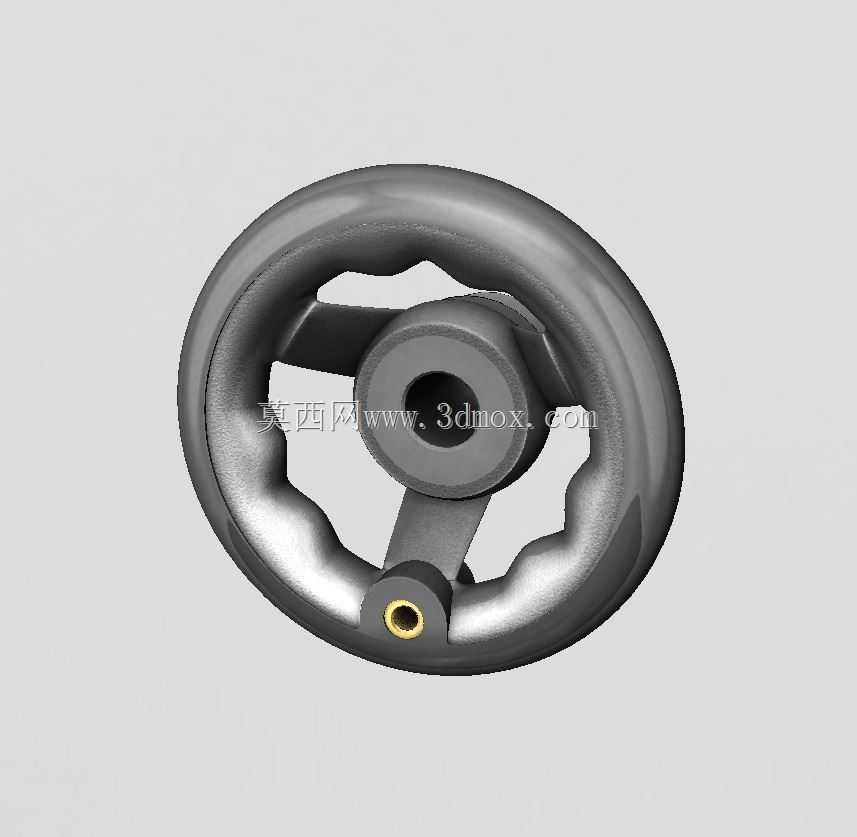

　　合模部分采用单导柱定位结构，导柱垂直固定在底板上，动模板沿导柱上下滑动实现开合模动作，导柱表面做了硬铬镀层处理，降低滑动摩擦阻力的同时也能避免长期使用出现锈蚀卡滞，动模板的行程限位做了可调式挡块设计，可以根据不同模具的开合模行程调整挡块位置，防止开模行程过大导致的模具磕碰问题。设备右侧设置了手摇式锁模结构，合模到位后通过手摇机构带动锁模块压紧动模板，保证射胶过程中模腔不会因为熔料压力出现涨模飞边，锁模力的大小可以通过手摇的行程进行微调，适配不同流动性塑料的射胶压力需求。

　　设计过程中充分考虑了手动操作的人机工程学，所有操作部件的高度都设置在站立操作的舒适区间，压射杠杆的握持端做了防滑胶套处理，长时间操作也不会出现手部打滑的问题，加热模块的接线全部隐藏在结构件内部，外部没有裸露的线缆，避免操作过程中线缆剐蹭或者误碰高温部件的风险。料筒的加料口设置在压射柱塞的侧方，为敞口式斜槽结构，添加塑料粒料时不需要抬起整个压射机构，直接从侧方斜槽就能完成加料，斜槽的倾斜角度做了优化，粒料可以依靠自重顺利滑入料筒内部，不会出现架桥卡料的问题。

　　从安装边界来看，设备整体高度不超过700mm，操作时的最大外伸部件是压射杠杆的末端，最大外伸距离不超过底板边缘200mm，布设时只需要在工作台前方预留出300mm的操作空间，就能满足开合模、加料、压射的全部操作需求，不需要额外的辅助安装空间。设备的电控部分采用220V民用供电，不需要接入工业三相电源，普通的实验室或者工作室插座就能直接供电使用，加热功率控制在1kW以内，普通民用线路的负载能力完全可以满足使用要求，不会出现线路过载的问题。

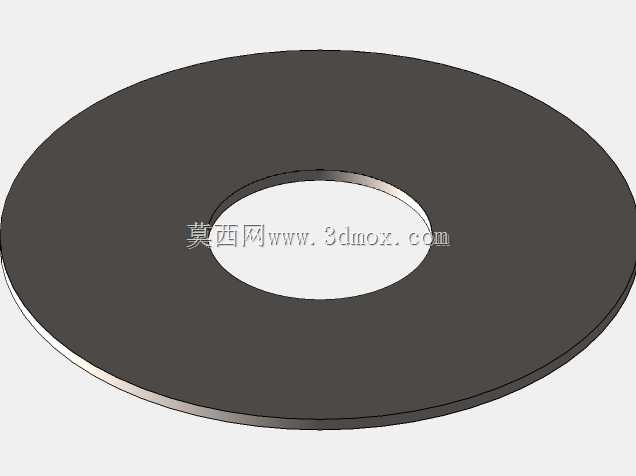

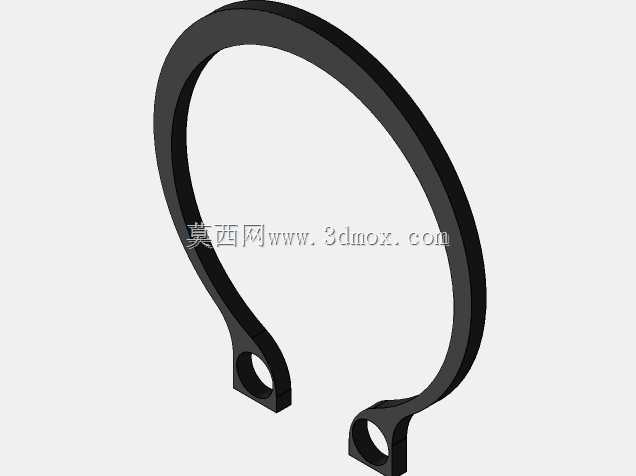

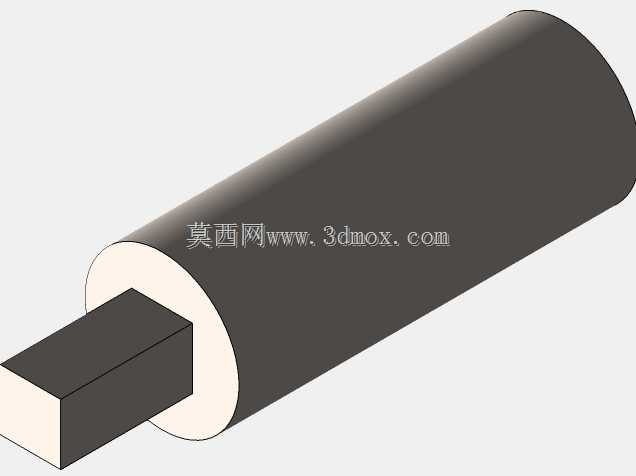

　　结构细节上，所有受力连接部位都采用内六角圆柱头螺钉连接，关键受力位置加装了防松垫圈，避免长期手动操作的振动导致螺钉松动，底板的底部设置了四个橡胶减震脚垫，既可以调整设备的水平度，也能缓冲压射操作时的冲击力，降低操作过程中的噪音和设备移位风险。压射柱塞与料筒的配合间隙做了精密控制，既保证柱塞可以顺畅上下压射，又不会出现熔料从间隙溢漏的问题，柱塞表面做了氮化处理，提高表面硬度和耐磨性能，长期接触高温熔料也不会出现表面腐蚀或者拉伤的问题。

　　这款设备的结构设计完全围绕小批量、手动操作的使用需求展开，没有冗余的自动化结构，所有部件都服务于手动注塑的核心功能，维护保养也非常简便，日常只需要定期在导柱、铰接点加注少量润滑脂，定期清理射嘴部位的残留冷料就能保证设备正常运行，非常适合塑料件小批量打样、新产品结构验证、小型塑料配件维修加工这类场景使用，相比大型注塑设备，它的投入成本低、占用空间小、操作门槛低，不需要专业的注塑机操作人员就能上手完成简单的塑料件注塑加工。
