方形漫反射光电感应开关三维数模

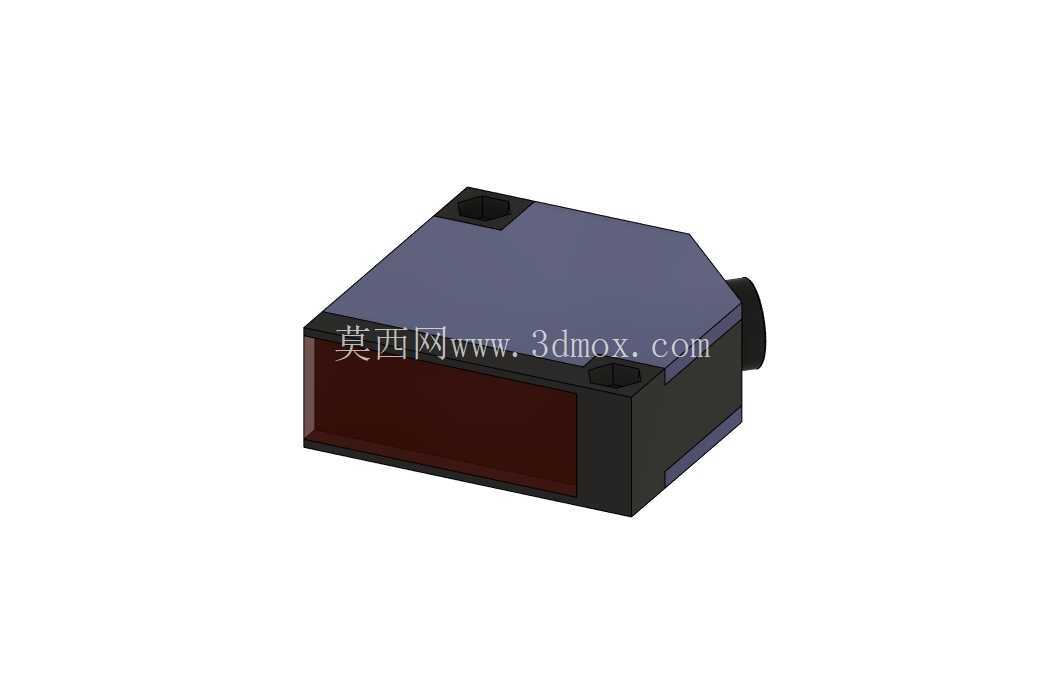

　　该数模呈现的是一款方形外壳的漫反射式光电感应器件，整体采用紧凑的方块式主体结构，前端设置大面积光学感应窗口，侧面预留线缆或接头引出位置，壳体四角布置安装固定孔位，能够直接对应自动化产线中常见的支架安装、挡板安装和设备侧板安装场景。模型在建模时保留了传感器对外装配最关键的几何边界：主体长宽高比例、前端感应面位置、顶部与底部孔位间距、侧向接头伸出量以及外壳倒角关系均有体现，适合在输送线、分拣工位、料道检测、机械手取放料区域进行空间布置时使用。

　　从实际设备用途来看，这类光电开关常用于判断工件是否到达指定位置。例如皮带输送线上，箱体经过感应面时，器件通过发射与接收光线的变化输出开关信号，后端控制系统据此触发计数、挡停、推送、分拣或报警动作。在包装设备中，它可用于检测包装盒、标签料带或托盘到位情况；在机床上下料区域，可用于确认料仓内有无工件、夹具上是否放置零件；在非标自动化设备中，也常作为门盖开合、滑台原点、工件通过等辅助检测信号源。由于其不接触被测物体，相比机械限位开关，它在高频往复检测、轻微工件检测和粉尘较多的工况中具有更低的机械磨损。

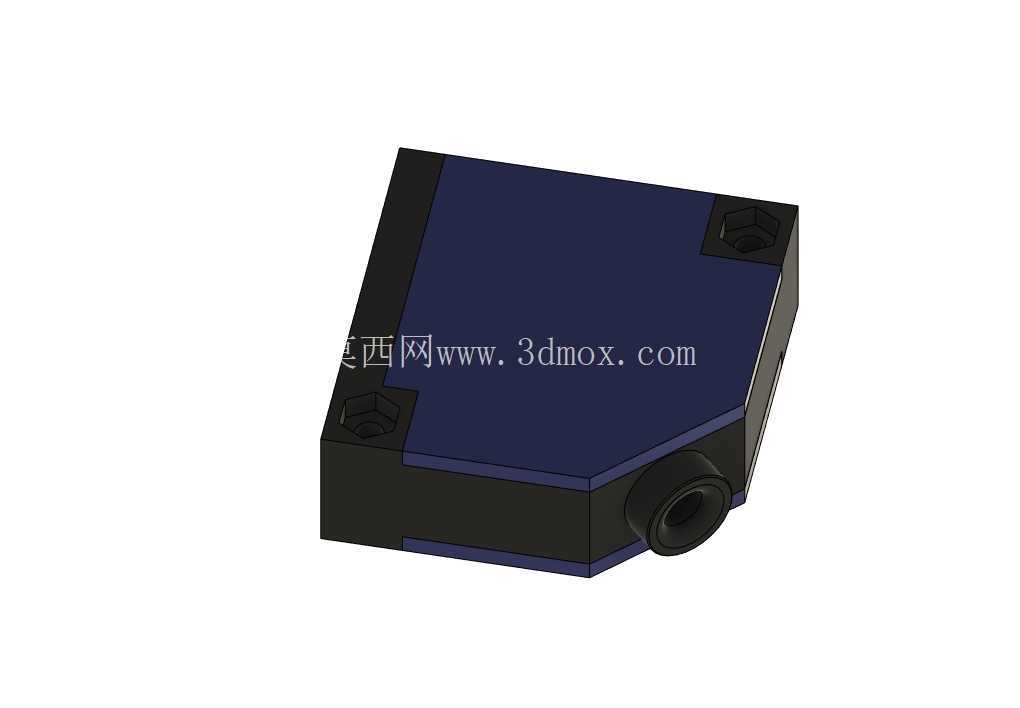

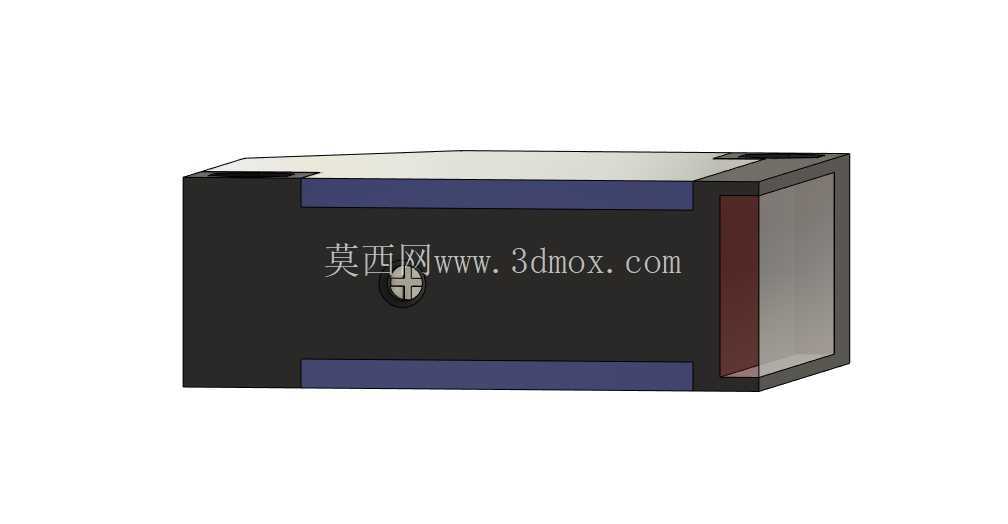

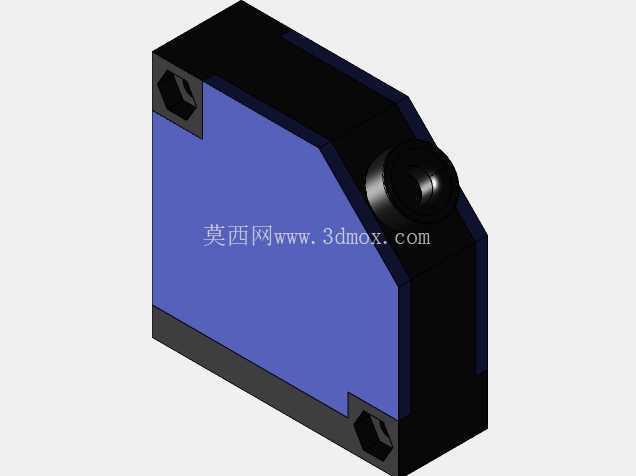

　　外形设计上，该传感器主体为近似立方体结构，前端深色区域对应光学透镜窗口，窗口占据正面较大面积，有利于形成稳定的检测范围。壳体上部和下部的小孔用于螺钉固定，安装时可通过支架将器件固定在型材、机架板或可调立板上。侧向出线结构使传感器在狭窄料道内布置时，正面无需预留线缆弯曲空间，线缆可沿设备框架侧面走线，减少工件经过时刮碰线缆的概率。数模中外壳边缘的倒角和台阶面也进行了简化表达，虽然未展开内部电路板、发射接收管和灌封结构，但对外形包络、安装面和感应方向的表达已经能够满足机械布局阶段的需要。

　　在结构设计思路方面，方形壳体相比圆柱形传感器更适合平面支架固定，孔位直接落在壳体两端，安装后抗转动能力较好，调试人员不需要额外处理圆柱件绕轴线旋转的问题。前端平面感应窗口与安装基准面之间的关系清晰，便于在三维装配中确定检测方向。将感应面朝向工件来料方向，安装孔贴合支架面，侧出接头朝向线缆桥架或线槽方向，即可快速完成初步布置。若设备存在振动，支架应尽量采用刚性折弯板或铝型材加强固定，避免检测距离因支架抖动而频繁变化。

　　安装边界校核时，需要重点关注三个空间维度。第一是主体后方和侧面的接线空间，侧向接头虽然节省正面空间，但线缆弯曲半径和插头插拔距离仍需保留，不能将传感器紧贴在立板凹槽内。第二是前端光学窗口到被测物体的检测通道，路径上不应放置透明护板、螺钉头、线束或其他可能误触发的结构件。第三是安装孔周边的工具空间，螺钉拧紧需要避让外壳凸起和接头位置，支架孔位建议开设长条调节孔，以便沿检测距离方向微调传感器位置。数模中壳体的整体包络可直接用于干涉检查，尤其是在多传感器并排安装时，能够提前发现相邻器件、线槽、气缸和护罩之间的碰撞问题。

　　该模型适用于设备方案设计、工位布局、安装支架设计、维护空间评估以及电气元件选型核对。对于机械工程师而言，传感器内部电路并非装配建模重点，真正影响整机设计的是外形尺寸、感应面朝向、固定孔位、接头方向和与工件之间的相对位置。该简化数模围绕这些工程要素进行几何表达，能够在不增加复杂细节的情况下，提高自动化设备三维布置的准确性。
