一公斤量程称重传感单元结构设计

　　小量程称重传感单元在桌面级定量分装、实验台载荷监测、小型料仓余量判断以及自动化产线小件分选场景中使用频率很高。这类应用并不追求大吨位承载能力，反而对低载荷下的响应一致性、安装空间占用以及侧向干扰避让有更细的要求。本次结构围绕一公斤级测力需求展开，主体采用近似方块式弹性体布局，把受力传递路径、应变集中区域和外部安装界面集中在同一金属块体内，减少多零件拼接带来的间隙误差。

　　从实际布置看，方块状本体更适合嵌入紧凑设备框架。设备设计人员不需要为传统悬臂式传感器预留较长伸出空间，只需在安装板上规划一个矩形容纳区域，并保证上下受力面与设备承载方向对齐。本体侧面预留的多组孔位可用于固定、限位或连接附件，孔位分布沿受力方向对称安排，避免装配后产生附加弯矩。对于自动化分选工位，这种结构可以直接布置在称重托盘下方；对于实验测试平台，也可夹装在固定基座与加载端之间，完成静载或缓慢变化载荷的采集。

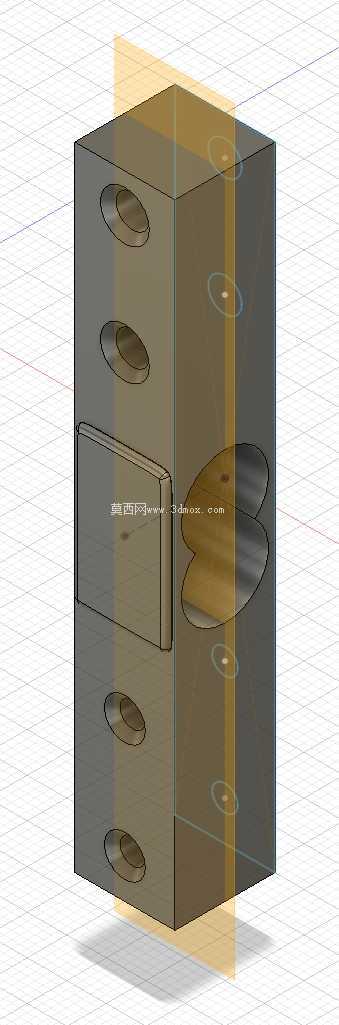

　　设计思路上，核心不是单纯做出一个带孔金属块，而是让载荷经过明确路径传递到弹性变形区。模型中可见的内部掏空和曲面过渡区域，承担着降低局部刚度、引导应变分布的作用。若实体刚度过高，一公斤载荷产生的变形量过小，后续应变片信号微弱；若削弱过度，又会导致回程稳定性差、长期蠕变明显。因此，薄壁与圆弧过渡需要同时兼顾灵敏度和抗偏载能力。孔边、槽底和截面突变处均采用平滑过渡，可减少应力集中，在反复加载工况下降低微裂纹风险。

　　外形边界方面，该单元采用规整立方体轮廓，便于在三维布局中进行干涉检查。设备建模时，可以把它作为一个受限安装模块处理：上方承接托盘或压头，下方连接固定基板，四周留出接线和维护空间。侧面开孔并非随意布置，它们既可能承担装配连接功能，也可作为加工弹性槽后的工艺接口。安装时应控制支撑面平面度，若底板倾斜，被测载荷会分解出侧向分量，使读数出现重复性偏差。对于有振动的工位，还应在传感器周边设置软限位或缓冲结构，防止冲击载荷超出小量程范围。

　　功能特性上，该结构适合电阻应变式测量方案。弹性体在受载后产生微小弯曲或剪切变形，贴附于关键应变区的应变片将机械变形转化为电阻变化，再经外部电路处理为重量信号。方块一体式结构的优势在于受力闭环短、零件数量少、装配累积误差低。与敞开式悬臂梁相比，它对周围粉尘、轻微触碰和布线干扰的容忍度更好；与大型称重模块相比，它更适合小空间、小载荷和高频次快速检测。

　　在建模过程中，需要重点检查三类几何关系。第一是上下承载面的平行度，若两表面存在明显角度偏差，托盘加载后会形成偏心接触；第二是内部削弱区与外轮廓之间的壁厚均匀性，壁厚不对称会使应变中心偏移；第三是安装孔与受力轴线的相对位置，孔距误差会在整机装配时强迫传感器产生内应力。结构工程师在复用该模型时，不应只按外观缩放，而应结合目标量程重新校核薄壁厚度、过渡圆角和材料弹性模量。

　　应用到具体设备时，小型包装机可将其用于颗粒、药片、五金小件的定量称重；3D打印或实验室平台可利用它监测耗材、样品或夹具载荷；自动分拣线则可把称重结果作为剔除、分级或计数依据。为了保证测量稳定，承载端应尽量使用单点对中接触，托盘不宜过大，侧向导向机构要与传感器受力路径解耦。接线侧应远离运动部件，并在装配后进行空载清零和标准砝码标定。

　　整体来看，该模型提供的是一种紧凑、集成度较高的小量程称重传感结构。它的价值不只在外形还原，更在于呈现了弹性体开槽、孔位布置、安装边界和载荷传递之间的工程关系。结构设计人员可在此基础上补充应变片安装面、线缆槽、防护盖板和限位螺钉，使其从概念模型进一步转化为可加工、可装配、可标定的测力部件。
