1.27毫米间距IDC简牛插座连接器

　　在高密度PCB互联场景里，1.27mm间距的IDC排座属于板对板、线对板信号传输链路里最常见的基础接插件之一，这类半包围塑壳结构的简牛母座，大量出现在工控主板、仪器仪表内部信号转接板、小型伺服驱动控制板、通信采集模块以及医疗便携设备的子板堆叠结构中。它的核心作用是在两块平行排布或者垂直对接的印制电路板之间，建立稳定可拆的电气连接，相比直接焊接排线，排座配合排针的组合可以让设备在后期检修、模块更换时快速插拔分离，不需要反复拆焊焊点，大幅降低售后维护的操作难度。

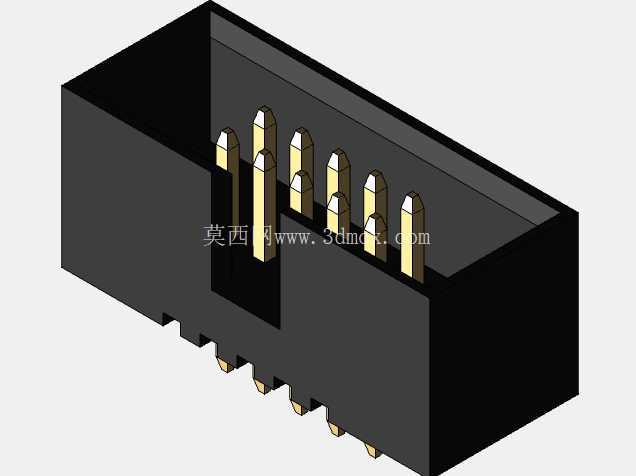

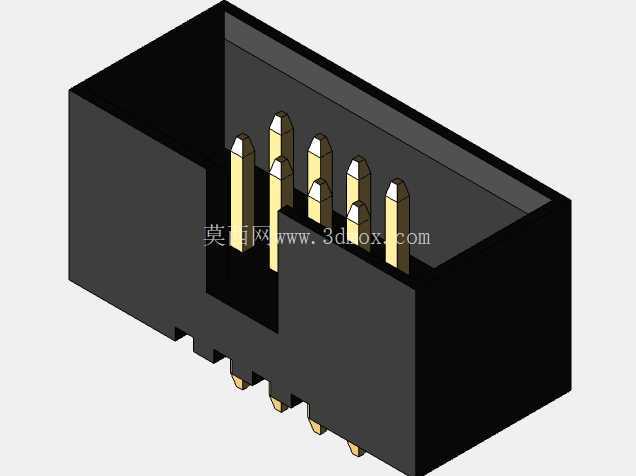

　　从结构设计逻辑来看，这款排座采用黑色绝缘塑壳作为主体承载件，塑壳做成单侧开口的半包围槽型结构，槽腔内部预留出对应排针插入的导向空间，金属接触端子沿塑壳长度方向等距排布，端子上端露出塑壳顶面用于和对公排针插接配合，下端伸出塑壳底面作为插装引脚，可直接穿过PCB板上对应的预制孔完成波峰焊或者回流焊固定。1.27mm的端子中心距是半节距连接器的标准规格，相比常规2.54mm间距的排针排座，同等引脚数量下它所占的板面宽度可以缩减一半，特别适合板面空间紧张、引脚通道数较多的紧凑型电控设备。

　　建模过程中首先要锁定的核心尺寸边界就是端子间距，所有接触片的定位基准必须严格对齐1.27mm的步距，相邻端子之间的塑壳隔筋厚度要控制在合理范围，既不能因为隔筋过薄导致注塑成型时出现填充缺胶、脱模变形，也不能让隔筋过厚挤占端子槽空间，造成公针插入时出现卡滞或者干涉。塑壳外侧的轮廓倒角、底部的定位凸台都需要和PCB封装尺寸匹配，底部伸出的焊接引脚长度要兼顾插装时的穿过余量与焊盘上锡高度，引脚伸出板面的长度通常控制在1.2mm到1.8mm区间，过长会导致焊接后引脚多余部分触碰下方壳体造成短路，过短则容易出现焊锡浸润不足、虚焊脱焊的问题。

　　塑壳开口侧的导向斜面是很容易被忽略的设计细节，槽口边缘做小角度导入倒角后，公排针在对接时即使存在轻微的位置偏差，也能顺着斜面滑入端子接触位，避免插针直接顶在塑壳端面上造成针脚弯折。金属端子采用镀金铜合金材质，接触部位做弹性抱紧结构，当公针插入时弹性片产生恒定的夹持力，保证接触电阻稳定在毫欧级，在设备受到振动、冲击的工况下也不会出现信号瞬断。端子和塑壳之间采用卡扣倒刺固定，端子压入塑壳预设的方槽后，倒刺咬入塑壳内壁，防止插拔过程中端子被外力带出移位。

　　实际选型应用时，工程师首先要根据需要传输的信号通道数确定排座的引脚位数，再根据板层堆叠的高度选择塑壳的总高度，塑壳顶面距离PCB板面的高度决定了两块对接板之间的预留间隙，间隙过小会导致板上其他较高元件互相碰撞，间隙过大则会让排针啮合长度不足，对接后容易松脱。这类连接器的额定电流通常单路承载1A左右，适合传输低压控制信号、采样信号、总线通信信号，不适合直接走大功率动力回路，在布局时还要注意和板上高压区域保持足够的爬电间距，高密度排布的信号端子两侧建议预留接地引脚，既可以增强连接结构的机械定位强度，也能起到屏蔽外界电磁干扰的作用。

　　三维建模时需要分别拆分塑壳实体、单个金属端子两个核心零件，先完成单步距的端子与塑槽单元特征，再按照1.27mm间距阵列生成对应位数的完整结构，装配阶段验证公排针插入全行程的干涉情况，确认端子弹性变形区间处于材料允许的弹性形变范围内，同时模拟SMT回流焊的高温工况，校验塑壳底部的平整度过渡，避免高温下塑壳翘曲导致引脚共面度超差，影响批量焊接良率。
