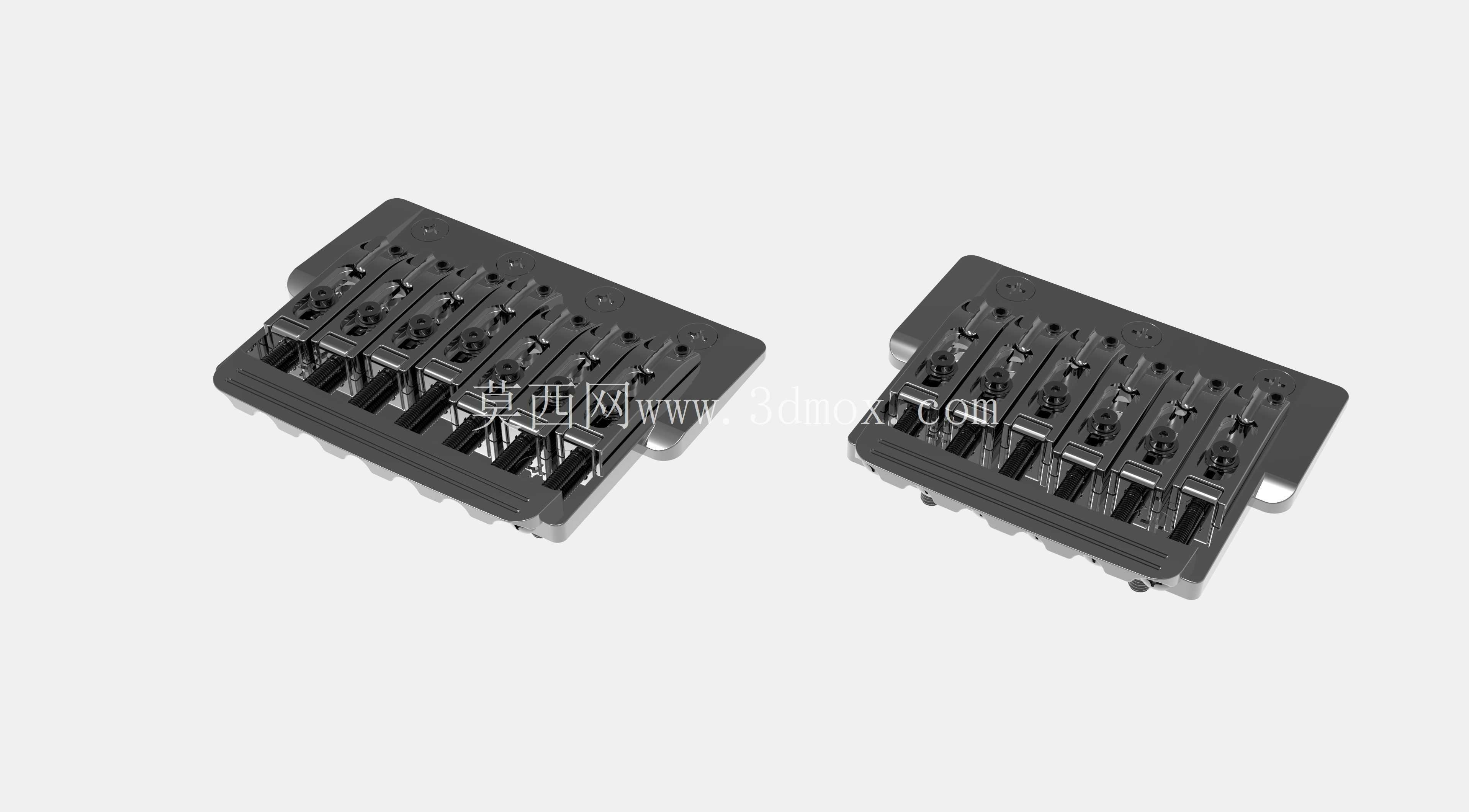

电吉他双版本六弦七弦紧端固定琴桥

　　这套琴桥结构面向电吉他琴体装配场景，覆盖六弦与七弦两种弦距排布版本，属于穿弦式硬尾固定琴桥，直接承担琴弦张力承载、弦高调节、八度音准校准与琴体振动传导的核心功能，整套结构在建模时完整还原了量产琴桥的全部装配细节，没有省略微小配合特征，可直接用于乐器结构设计参考、定制吉他改装选型、配件逆向校核以及相关装夹工装的开发参照。

　　从实际装配边界来看，琴桥底座为整块铣削成型的长条形金属基座，基座底面为完全贴合吉他琴体正面的平整安装面，基座四周预留的沉头安装孔位完全匹配标准电吉他琴桥的开孔间距，安装时无需对琴体原有开孔做额外扩孔修改，六弦版本基座长度适配常规六弦电吉他的琴身安装槽，七弦版本在低音侧额外延伸出一个弦鞍工位，整体宽度仅小幅增加，安装孔位的横向间距与主流七弦量产琴桥保持一致，改装替换时可以直接对位锁附。基座底部预留的穿弦孔与琴体背面的穿弦通道一一对应，琴弦从琴背穿入后直接卡入每个弦鞍尾部的锁弦槽，相比顶面挂弦结构，穿弦设计可以让琴弦振动直接通过基座传导到琴体木材，减少能量损耗，延音表现更稳定。

　　功能结构上，每个独立弦鞍都具备完整的调节逻辑：弦鞍底部搭载两颗独立的高度调节螺钉，通过旋转螺钉可以单独调整每一根琴弦的两端高度，既可以统一调整整体弦高适配不同的按弦手感，也可以单独修正指板弧度对应的琴弦高度差，避免打品问题；弦鞍尾部搭载横向位置调节螺钉，转动螺钉可以前后移动单个弦鞍的有效弦长位置，精准校准每根弦的八度音准，解决高把位音偏的问题。弦鞍顶面的弦槽做了圆角过渡处理，避免琴弦接触位置出现锐边断弦，同时弦鞍材质的接触表面可以减少琴弦滑动摩擦，推弦揉弦时手感更顺滑。基座前缘做了薄型倒角处理，不会在右手靠手弹奏时产生硌手的棱角，基座尾部的凸起挡边可以限制弦鞍最大后移位置，避免调节过度导致弦鞍脱出。

　　建模过程中优先保证了装配配合关系的准确性：所有调节螺钉的螺纹特征、弦鞍与基座的导向滑槽配合、锁弦结构的卡位间隙都按照实际五金配件的装配公差做了还原，六弦与七弦两个版本的通用零件占比超过八成，仅基座长度、弦鞍数量和对应穿弦孔位置做了差异化调整，这种通用化设计思路可以在量产时共用绝大多数工装与刀具，降低加工成本。结构受力层面，整套琴桥需要长期承受六根或七根琴弦的总拉力，常规电吉他琴弦总拉力可达数十公斤，因此基座的壁厚、安装孔周边的补强结构、弦鞍的承重截面都做了对应强化，不会在长期张紧状态下出现基座变形、弦鞍下陷的问题。

　　在实际使用场景中，这类固定琴桥相比浮动颤音系统结构更简单，没有复杂的弹簧拉板结构，调音稳定性极强，即使频繁推弦、大幅度演奏也不容易出现跑音问题，同时振动传导路径更短，琴体的共振反馈更直接，适合硬摇滚、金属等需要稳定音准和扎实低频反馈的演奏风格。三维结构完整呈现了所有零件的装配层级，从底座、独立弦鞍、调节螺钉到锁弦小件都没有缺失，设计人员可以直接参考该结构完成定制琴桥的尺寸修改、特殊弦距版本开发，也可以基于该模型推导琴体安装槽的开孔尺寸、安装面的平面度要求，甚至可以配套开发对应的琴桥铣削加工工装、安装定位夹具，对于乐器配件设计、非标五金加工领域的从业者来说，具备很高的结构参考价值。
