电吉他颤音琴桥六螺钉安装结构

　　这套颤音琴桥结构主要面向电吉他琴体装配、维修替换与演奏机构改装场景，属于弦乐器上承担琴弦支撑、音高微调与颤音操作的核心五金部件。实际使用中，琴桥固定在琴身正面的安装区域，六根琴弦分别压过独立鞍座并向后延伸，演奏者通过扳动颤音杆改变琴桥俯仰角度，使琴弦张力同步变化，从而产生音高连续下压或回升的效果。与衬套式安装思路不同，该结构采用六个安装螺钉直接连接琴体，螺钉位置沿琴桥底座前缘分布，装配时可通过逐颗调整螺钉拧入深度来控制底座初始倾角，这对琴体木材厚度、安装平面平整度以及螺钉孔位一致性都有较明确要求。

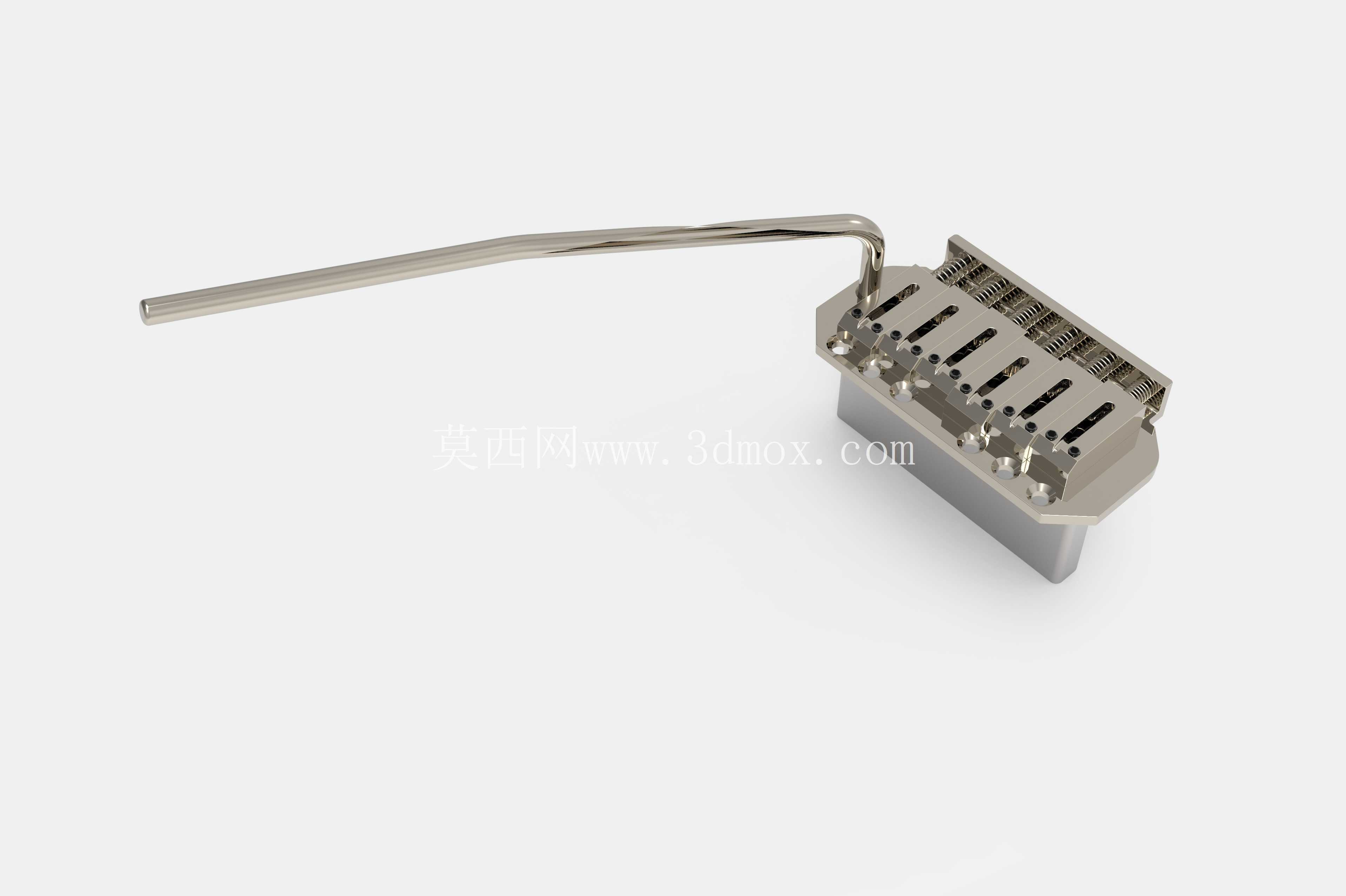

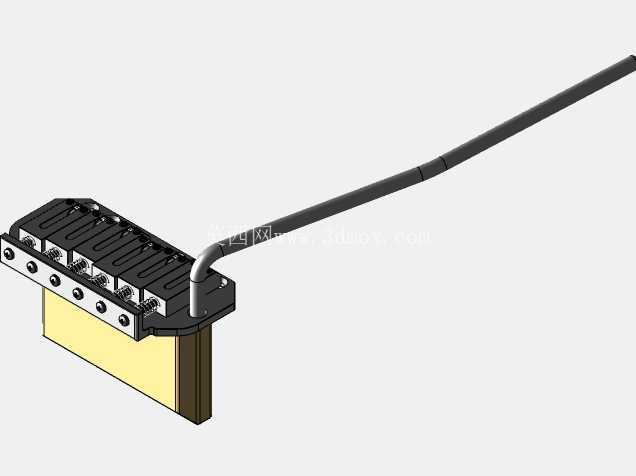

　　从功能组成看，模型包含琴桥底座、六个独立弦鞍、弦鞍锁紧与调节件、琴弦穿弦或固定结构、后部弹簧腔连接块以及侧向伸出的颤音杆。底座下部的块状延伸段进入琴体开设的颤音腔，在真实产品中通常与后方弹簧拉板配合，由弹簧组平衡六根琴弦的总张力。琴桥工作时并非完全刚性固定，而是围绕前部螺钉形成的近似轴线小幅转动；当前端颤音杆被压下时，桥体向琴弦松弛方向转动，音高降低；松手后，在弹簧与琴弦张力平衡下回到预设位置。正因如此，底座前缘与螺钉接触区域的圆角、接触面高度和螺钉头压紧方式都会影响回位稳定性。

　　六个独立鞍座是结构设计中的重点。每个鞍座对应一根琴弦，承担弦距、八度位置与单根琴弦高度的调节。鞍座上部与琴弦接触的位置需要控制圆角和表面硬度，过窄或过于尖锐会加剧琴弦磨损，过低则可能造成杂音或卡死。鞍座沿琴弦方向的位置决定有效弦长，装配时通常按各弦音准偏差逐项前后调整；高度调节则通过鞍座下方螺钉或等效支撑件完成，使六根琴弦在指板末端形成合理弧度。模型中将这些细小零件独立建出，有利于检查装配顺序、干涉关系以及维修时的拆装空间，也便于后续导出工程图进行机加工或钣金件拆解。

　　外形与安装边界方面，颤音杆从琴桥侧部伸出并向演奏者方向弯曲，杆体细长，末端位置需避开拾音器、音量旋钮及演奏时右手拨弦区域。琴桥底座宽度应覆盖六根琴弦的横向排布范围，鞍座间距需匹配常规电吉他弦距，边缘不能侵入指板延长线下方的拾音器安装区。底座后部与弹簧腔连接块的位置决定拉力作用线，若拉力点偏离琴弦合力方向，颤音动作容易出现桥体扭转、某侧弦高变化不均或回位偏差。安装孔位则要兼顾琴体木材强度，孔距过近会降低前缘固定可靠性，孔位过远又会使桥体转动轴线与设计位置不一致。

　　建模时应优先保证装配关系真实：安装螺钉与琴桥底座之间保留贴合和转动余量，弦鞍与底座导向面之间保留滑动间隙，颤音杆与座体连接部位需体现插入、焊接或锁紧形式。对于结构设计人员，这类模型不仅用于外观展示，更可用于检查琴体开槽深度、弹簧腔边界、螺钉长度、弦鞍调节行程以及琴弦通过路径。若用于改装设计，还可在此基础上评估增加锁弦结构、更换硬质鞍座材料、调整弹簧拉力点或改变杆体弯折角度后的空间影响。整体结构虽尺寸不大，但对尺寸链、接触面、重心平衡和演奏手感都有较高要求，是电吉他硬件中机械特征较集中的功能部件。
