带LED指示灯的10mm红色面板按钮

　　这类带LED指示灯的10mm红色按钮，常见于小型控制柜、测试治具、实验台面板以及台式电子设备的前面板区域。实际使用中，它承担的是人工触发与状态提示合并的功能：操作者按下红色帽体后，内部触点完成通断切换，帽体下方集成的发光元件同步或常亮给出可视反馈，在密集排布的面板上能够快速定位急停、复位、启动确认或故障应答等操作位。

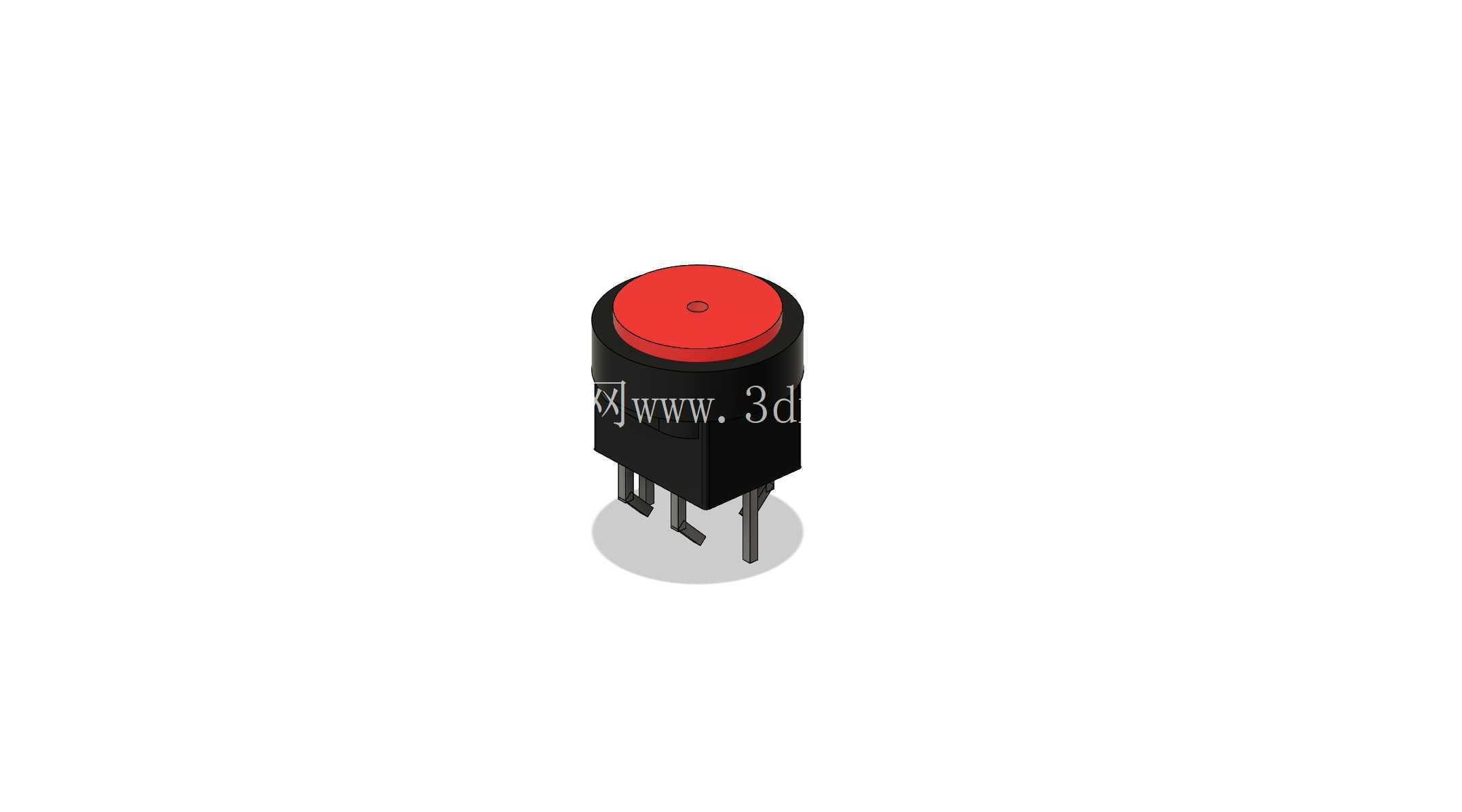

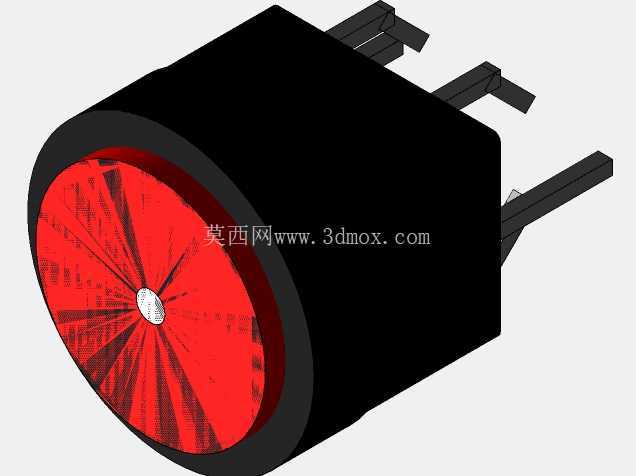

　　从结构建模角度看，模型需要把按钮拆成几个功能段来理解。最上方是圆形红色按帽，直径约10mm，帽面做了轻微的圆弧过渡，中心保留一个小圆点，既符合手指按压时的触感边界，也让红色外观在面板上有明确识别区。按帽下方是黑色圆柱主体，这一段对应面板安装后的外露壳体，内部容纳按键动作机构、发光器件以及限位结构。主体下部伸出多根金属引脚，引脚并非简单圆柱装饰，而是按照插件焊接的排布方式建模，包含直插脚和带弯折的支撑脚，用于穿过PCB孔位后焊接固定，同时承受按压力，避免长期操作时元件在板上松动。

　　建模时最容易忽略的是安装边界。按钮虽然外观小巧，但面板设计必须同时考虑上部操作空间和下部板卡占用高度。上部要保证红色帽体高出面板足够距离，手指按压时不会蹭到面板贴膜或相邻元件；下部黑色壳体和引脚则要核对PCB到面板内壁的距离，引脚焊接后不能与底壳、线束或其他板卡干涉。若设备前面板采用薄金属板或塑料面板，还需要在面板上预留对应圆形安装孔，并关注按钮壳体的定位特征、防转结构以及按压行程空间。

　　该按钮的设计思路偏向紧凑型人机交互元件。把LED与按钮集成在同一轴线上，可以减少面板开孔数量，也能让状态光直接从操作位置附近发出。相比单独布置指示灯和普通轻触开关，这种一体化结构在小尺寸设备里更节省面板面积，接线和PCB布局也更集中。红色帽体通常用于停止、报警确认、电源关断等需要醒目标识的功能，因此外形上采用高对比度配色：红色帽体、黑色壳体、金属引脚，在三维装配中能够清楚表达材质分区和操作区域。

　　在整机三维布局中，这类元件不能只按外观摆放。工程师需要把它作为真实可装配部件处理：前面板开孔位置、按钮轴线与PCB孔位的同轴度、引脚插入深度、焊接侧安全间隙、按压时帽体上下运动范围，都要在模型里体现。若面板外侧还有贴膜、丝印或防水圈，帽体与贴膜开孔之间也要留出均匀间隙，避免卡滞。对于维修性要求较高的设备，按钮周围还应预留手指操作空间，尤其是多个按钮并排布置时，中心距不能只按壳体直径计算，还要考虑戴手套操作或误触防护。

　　从功能特性上看，带LED的按钮不仅是机械开关，也是人机界面的状态输出点。模型中帽体、壳体、引脚和内部发光位置的分层表达，能够帮助结构工程师检查面板厚度、安装高度、PCB配合以及线束走向。对于做设备选型的人来说，重点不是单独看红色按钮的造型，而是确认它在面板组件中的装配关系：帽体外露高度是否满足操作识别，壳体是否能穿过面板并固定，引脚是否与电路板封装匹配，按压行程范围内是否存在遮挡，LED发光区是否能被操作者直接观察到。

　　在测试治具和小型自动化设备中，这类按钮往往安装在控制盒斜面或正面操作区。斜面布置时，模型还需要结合人体操作方向检查帽体可见性和按压角度；竖直面板布置时，则要关注按钮与标签、指示灯、开关之间的间距。由于按钮下部直接连接PCB，结构设计时不能让按压力全部传递到脆弱焊点，壳体定位、支撑脚和板卡固定柱需要共同承担载荷。三维模型把这些细节完整表达后，面板加工、PCB封装确认、装配干涉检查和后期维护都会更直观。
