电吉他无限延音双线圈拾音器结构

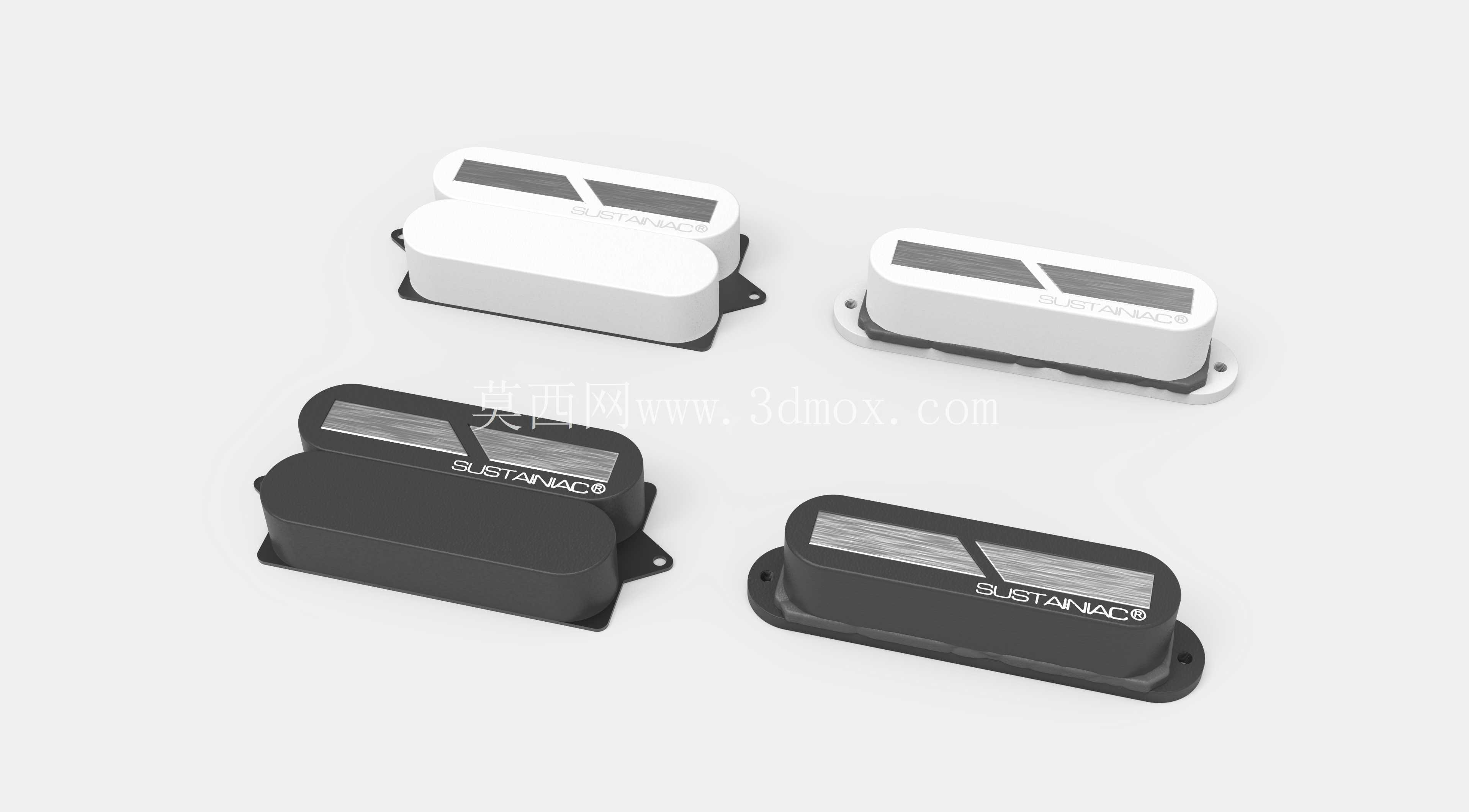

　　这套三维结构围绕电吉他琴体上的拾音与延音组件展开，呈现了双线圈拾音器及配套单线圈规格部件的外观、安装边界和装配关系。模型主体包含黑白两种配色方案，外壳轮廓、磁极条区域、底部安装耳、螺钉孔位以及侧边标识位置均有明确表达，适合在乐器改装、琴体开槽校核、配件选型和外观方案沟通时作为结构参考。

　　从实际使用场景看，这类部件安装在电吉他琴弦下方，核心作用是感知琴弦振动并将机械振动转化为电信号，其中延音型组件还可通过驱动结构维持琴弦持续振动，使演奏者在长音、反馈音、独奏延持段落中获得更稳定的声音表现。双线圈结构通常由两组感应线圈组合而成，相比单线圈方案，在抑制工频交流噪声、提高输出电平方面更有优势，因此常用于摇滚、金属、融合等高增益演奏场景。模型中同时给出双线圈和窄条外形，便于在同一套琴体设计中比较琴桥、琴颈位置的布置差异，也能辅助判断 ST、TL 等常见琴型开槽尺寸与护板覆盖范围。

　　外形处理上，拾音器外壳采用圆角矩形包覆，顶面保留两条平行磁极窗口，窗口下方对应磁极片和线圈组件。黑色款与白色款的几何关系一致，主要差异体现在外壳颜色和表面视觉对比，这对产品系列化设计很有意义：同一安装平台可以通过配色适配不同护板、指板和琴身涂装。外壳侧壁厚度、端部圆弧、底部凸缘以及安装耳伸出长度都需要在建模时保持协调，因为这些细节直接决定零件装入琴体后是否与护板、拾音器槽、调节螺钉发生干涉。

　　安装边界是这类乐器电子件设计中不可忽视的部分。拾音器并非完全外露的独立装饰件，其下半部分通常沉入琴体或护板开口内，上表面与琴弦保持可调距离。模型中底部两侧带孔安装耳用于固定高度调节螺钉或弹簧组件，螺钉孔中心距、耳片宽度、耳片厚度以及外壳下沉深度，都会影响实际改装时的可调范围。若琴体开槽过窄，外壳圆角端部可能无法落入；若开槽过长，护板覆盖不足又会影响外观。三维状态下把这些边界提前表达出来，可以减少后续打样时反复修槽的工作量。

　　结构设计思路上，拾音器外壳既要保护内部线圈、磁极片和电路连接，又要为磁极窗口留出精确开口。顶面窗口不能只按视觉凹槽处理，真实装配中需要考虑磁极片外露高度、灌封胶填充区域、线圈骨架位置以及引线出口方向。底部法兰与安装耳承担定位和承载作用，高度调节螺钉通过弹簧张力改变拾音器与琴弦之间的距离，进而影响输出强度和频响特性。建模时将外壳、安装耳、磁极窗口和底部轮廓分区建立，有利于后续拆分成外壳、线圈骨架、磁极片、紧固件等子件，也方便工程图中分别标注关键尺寸。

　　在琴体协同设计中，拾音器位置还与琴桥、弦距、指板宽度和琴弦振动幅度相关。琴桥位置的拾音器通常承受更强的弦振动，安装高度和倾斜角度需要兼顾六根琴弦的输出平衡；琴颈位置的拾音器音色较柔和，与琴桥拾音器在外壳尺寸一致时，仍可能通过磁极片排布和线圈参数形成声音差异。三维模型虽然侧重结构表达，但把拾音器外形放入完整琴体装配后，可以检查琴弦投影是否覆盖磁极条、调节螺钉是否与护板孔同心、引线是否有足够弯折空间。

　　对于设备选型和改装工作，该类组件的价值不只在外观复刻，还在于把电子元件、机械安装和乐器人体工学联系在一起。拾音器上表面不能过高，否则演奏时会影响琴弦振幅甚至产生磁拖；过低则输出不足。安装耳的角度和孔位需要配合琴体曲面，护板压紧后不能让外壳产生强制变形。黑白两种外观件也提示在产品规划时可共用内部结构、仅更换外壳颜色与表面处理，从而降低模具、装配和备件管理复杂度。

　　整体来看，该模型以写实方式还原了电吉他延音拾音器组件的外部形态和安装特征，突出双线圈部件的磁极窗口、圆角壳体、底部固定耳和系列化配色。对于从事乐器结构设计、电子配件开发、三维装配校核或定制吉他改装的人员，可将其作为琴体开槽、护板开孔、高度调节机构布置和外观方案验证的数字样机基础。
